Клапан — HITACHI CP220-3

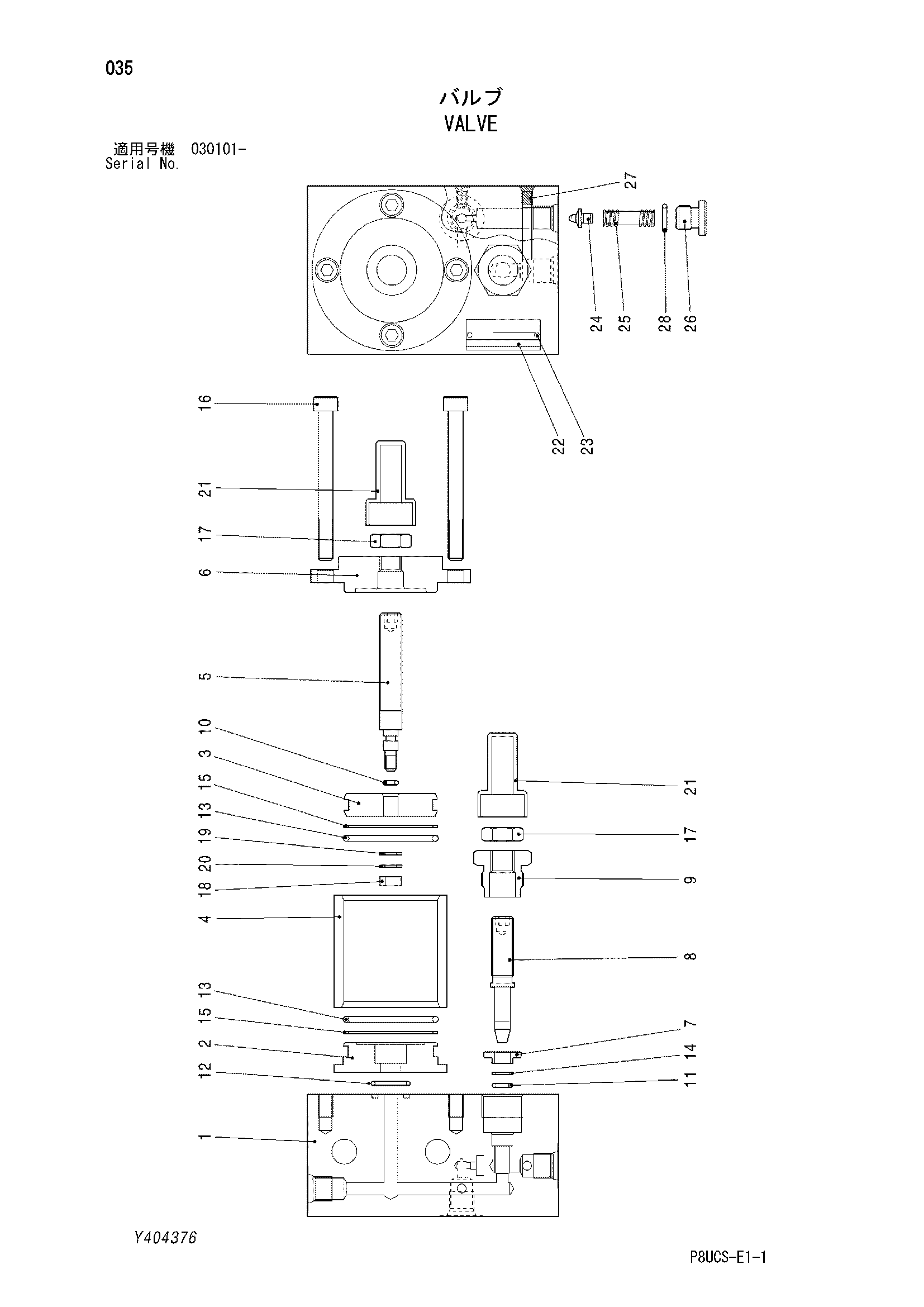

Заводская схема «Клапан» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| Y404376 | Клапан | 1 | |
| 2 | Y413704 | Фиксатор | 1 |
| 3 | Y413705 | Поршень | 1 |
| 4 | Y413706 | Втулка | 1 |
| 5 | Y413707 | Винт регулировка | 1 |
| 6 | Y413708 | Крышка | 1 |
| 7 | Y413709 | Фиксатор | 1 |
| 8 | Y413710 | Винт регулировка | 1 |
| 9 | Y413711 | Направляющая | 1 |
| 10 | 4506405 | Уплотнительное кольцо | 1 |
| 11 | 4113154 | Уплотнительное кольцо | 1 |
| 12 | 954495 | Уплотнительное кольцо | 1 |
| 13 | A810045 | Уплотнительное кольцо | 2 |
| 14 | Y413712 | Кольцо баккуп | 1 |
| 15 | Y413713 | Кольцо баккуп | 2 |
| 16 | M340880 | Болт с внутренним шестигранником | 4 |
| 17 | Y406977 | Гайка | 2 |
| 18 | Y413317 | Гайка | 1 |
| 19 | 0645710 | Шайба | 1 |
| 20 | 0435102 | Пружинная шайба | 1 |
| 21 | Y413714 | Колпачок | 2 |
| 24 | 0215705 | Тарельчатый клапан | 1 |
| 25 | Y413715 | Пружина | 1 |
| 26 | 0624504 | Пробка | 1 |
| 28 | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
