Гидроцилиндр рулевого управления — HITACHI CP220-3

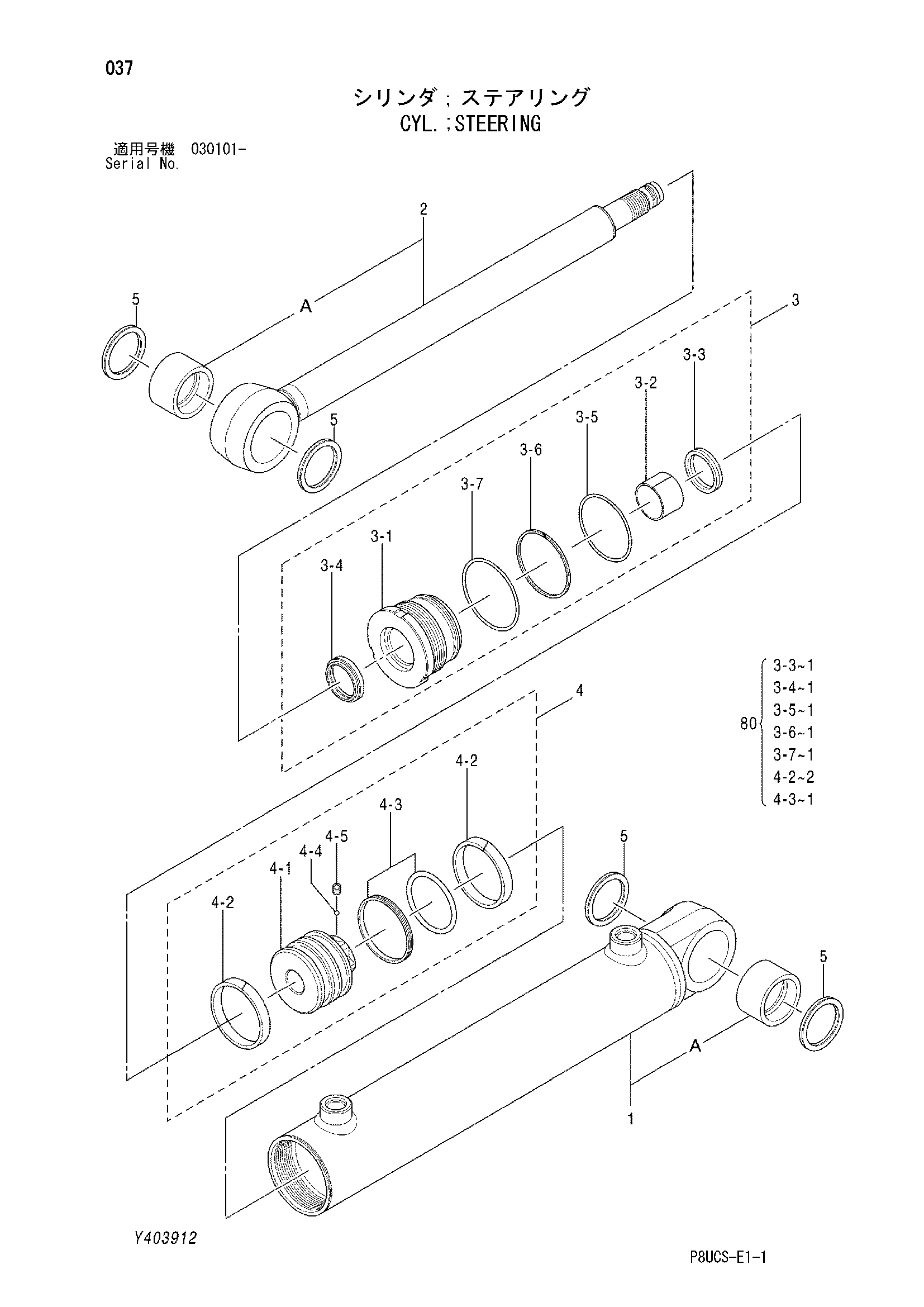

Заводская схема «Гидроцилиндр рулевого управления» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| Y403912 | Гидроцилиндр рулевого управления | 1 | |
| 1 | Y413382 | Труба гидроцилиндра | 1 |
| 1A | Y413383 | Втулка | 1 |
| 2 | Y413384 | Шток поршня | 1 |
| 2A | Y413383 | Втулка | 1 |
| 3 | Y413385 | Головка гидроцилиндра в сборе | 1 |
| 3-1 | Y413386 | Головка гидроцилиндра | 1 |
| 3-2 | 0430303 | Втулка | 1 |
| 3-3 | 0430304 | U-образная манжета | 1 |
| 3-4 | 0800104 | Грязесъёмное кольцо | 1 |
| 3-5 | 0430809 | Уплотнительное кольцо | 1 |
| 3-6 | 0481107 | Опорное кольцо | 1 |
| 3-7 | 0430903 | Уплотнительное кольцо | 1 |
| 4 | Y413387 | Поршень в сборе | 1 |
| 4-1 | Y413388 | Поршень | 1 |
| 4-2 | 0652205 | Направляющее кольцо | 2 |
| 4-3 | 0430906 | Уплотнительное кольцо | 1 |
| 4-4 | 0429917 | Стальной шарик | 1 |
| 4-5 | 0429918 | Установочный винт | 1 |
| 5 | 0480915 | Пылезащитное уплотнение | 4 |
| 80 | Y413389 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
