Задний колесо детали — HITACHI CP220-3

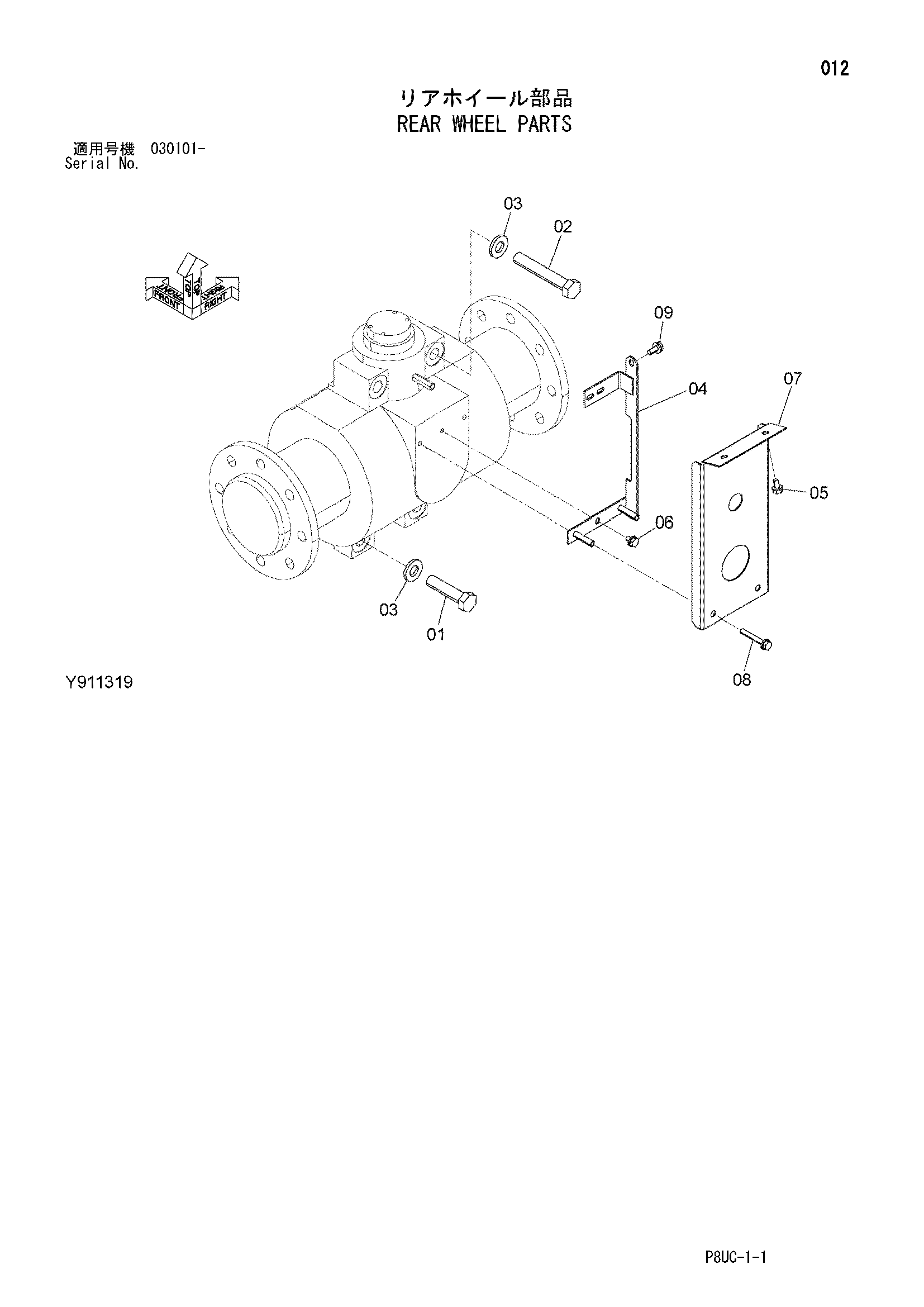

Заводская схема «Задний колесо детали» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J922400 | Болт | 2 |
| 02 | J922410 | Болт | 2 |
| 03 | 4085614 | Шайба | 4 |
| 04 | Y801589 | Кронштейн | 1 |
| 05 | J271020 | Болт с шайбой | 2 |
| 05A | J901020 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | J271016 | Болт с шайбой | 1 |
| 06A | J901016 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | Y300574 | Крышка | 1 |
| 08 | J271070 | Болт с шайбой | 2 |
| 08A | J901070 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | J271025 | Болт с шайбой | 1 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
