Дасх плата — HITACHI CP220-3

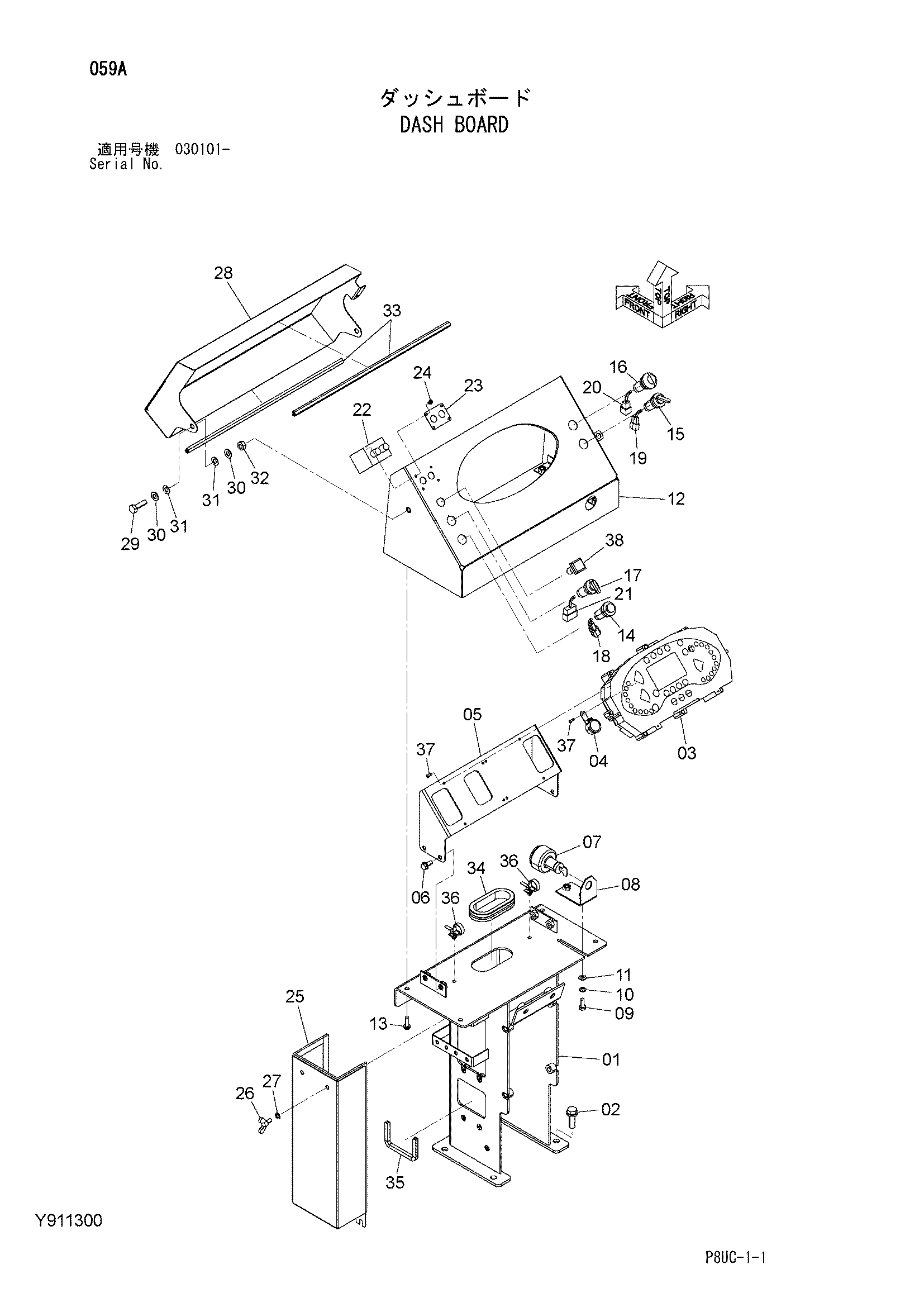

Заводская схема «Дасх плата» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y600628 | Стойка | 1 |
| 02 | J271240 | Болт с шайбой | 4 |
| 02A | J901240 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 03 | Y417211 | Монитор | 1 |
| 04 | 4374009 | Зуммер | 1 |
| 05 | Y302196 | Кронштейн | 1 |
| 06 | J260820 | Болт с шайбой | 4 |
| 06A | J900820 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 07 | 4237504 | Замок зажигания | 1 |
| 08 | Y971785 | Кронштейн | 1 |
| 09 | J900820 | Болт | 2 |
| 10 | A590908 | Пружинная шайба | 2 |
| 11 | A590108 | Плоская шайба | 2 |
| 12 | Y701133 | Крышка | 1 |
| 13 | J450825 | Винт с шайбой | 4 |
| 14 | Y417212 | Выключатель | 1 |
| 15 | Y417213 | Выключатель | 1 |
| 16 | Y417488 | Выключатель | 1 |
| 17 | Y417215 | Выключатель | 1 |
| 18 | Y417221 | Жгут проводов | 1 |
| 19 | Y417222 | Жгут проводов | 1 |
| 20 | Y417223 | Жгут проводов | 1 |
| 21 | Y417224 | Жгут проводов | 1 |
| 22 | Y404941 | Таймер | 1 |
| 23 | Y302243 | Информационная табличка | 1 |
| 24 | J460410 | Винт с шайбой | 4 |
| 25 | Y701139 | Крышка | 1 |
| 26 | M360816 | Болт винг | 3 |
| 27 | A890008 | Манжета | 3 |
| 28 | Y701134 | Крышка | 1 |
| 29 | J901035 | Болт | 2 |
| 30 | A590110 | Плоская шайба | 4 |
| 31 | Y407272 | Тарельчатая пружина | 4 |
| 32 | J950010 | Гайка | 2 |
| 33 | Y405555 | Резиновое уплотнение | 2 |
| 34 | 4203588 | Резиновая втулка | 1 |
| 35 | Y404361 | Резиновая прокладка | 1 |
| 36 | 4254600 | Зажим | 2 |
| 37 | Y417356 | Самонарезающий винт | 7 |
| 38 | Y405003 | Фонарь пилотный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
