Масляный ороситель — HITACHI CP220-3

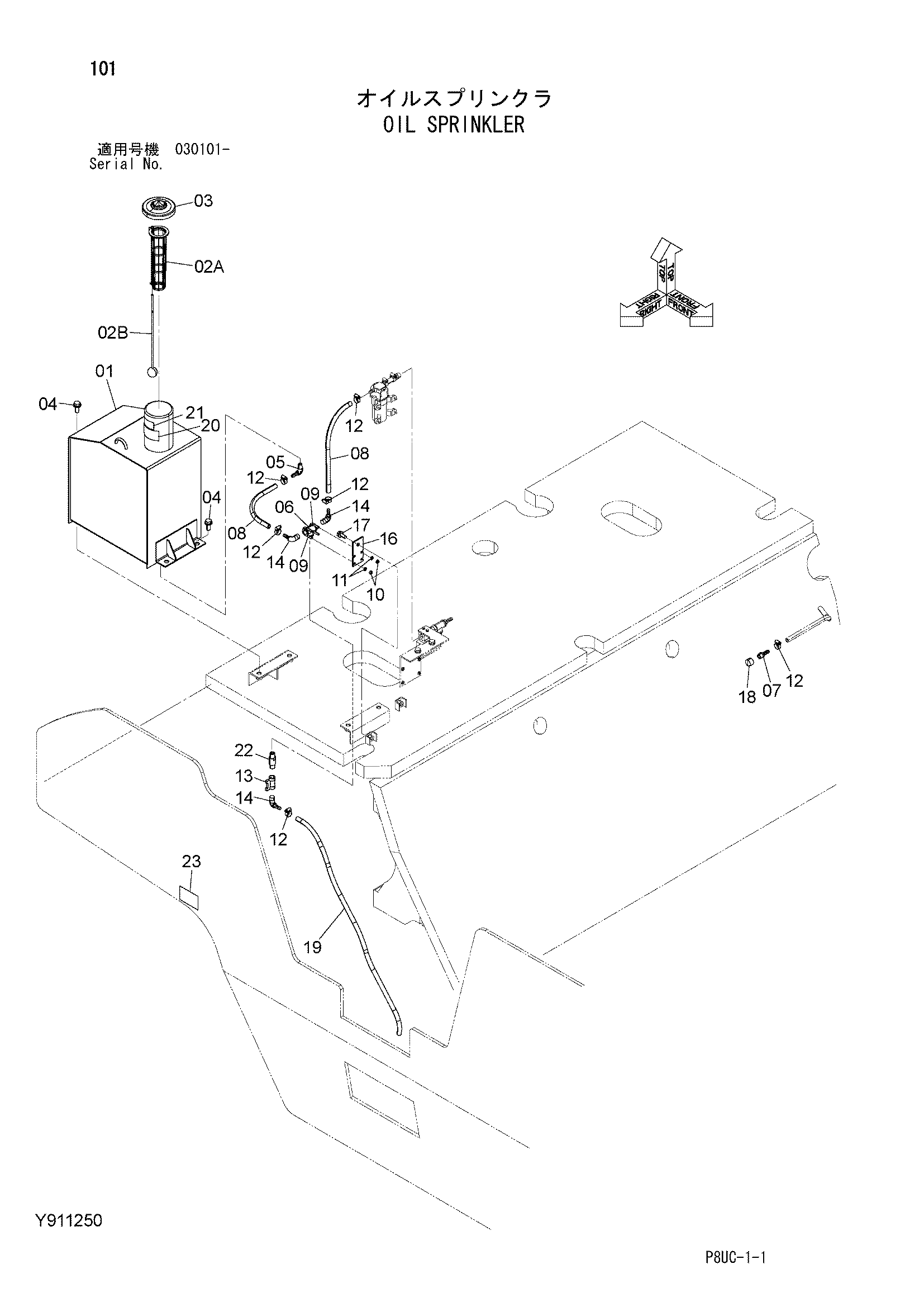

Заводская схема «Масляный ороситель» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y700759 | Бак | 1 |
| 02 | 4353560 | Сетчатый фильтр | 1 |
| 02A | 4372619 | Сетчатый фильтр | 1 |
| 02B | 4372620 | Поплавок | 1 |
| 03 | 4168610 | Колпачок | 1 |
| 03A | 4168820 | Манжета резиновый | 1 |
| 04 | J271230 | Болт с шайбой | 4 |
| 04A | J901230 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | Y407729 | Шланг штуцер | 1 |
| 06 | J70483 | Тройник | 1 |
| 07 | Y402305 | Штуцер шланг | 1 |
| 08 | Y407730 | Виниловый шланг | 2 |
| 09 | Y401840 | U-образный болт | 2 |
| 10 | M500605 | Гайка | 4 |
| 11 | A590906 | Пружинная шайба | 4 |
| 12 | 4514700 | Зажим шланг | 6 |
| 13 | Y405723 | Шаровой клапан | 1 |
| 14 | Y402069 | Штуцер шланг | 3 |
| 15 | J70783 | Адаптер | 1 |
| 16 | Y417164 | Пластина | 1 |
| 17 | J271025 | Болт с шайбой | 1 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | Y402032 | Колпачок | 1 |
| 19 | Y410936 | Виниловый шланг | 1 |
| 20 | Y409412 | Наклейка | 1 |
| 21 | Y409413 | Наклейка | 1 |
| 22 | 4205975 | Адаптер | 1 |
| 23 | Y417823 | Наклейка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
