Электрооборудование (передний) — HITACHI CP220-3

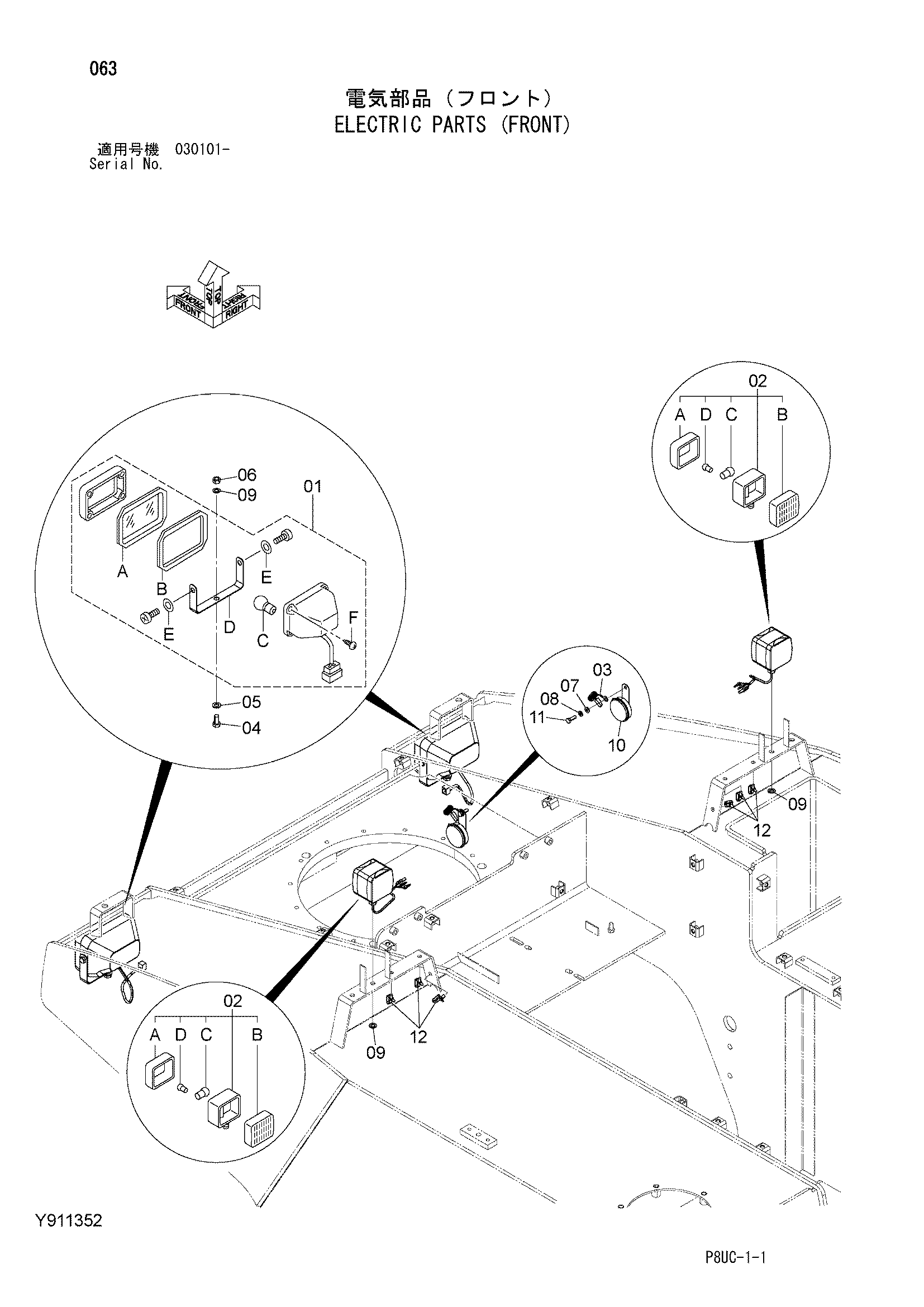

Заводская схема «Электрооборудование (передний)» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4221899 | Фара | 2 |
| 01A | 4295333 | Рассеиватель | 1 |
| 01B | 4301588 | Прокладка | 1 |
| 01C | 4295336 | Лампа (62/62W) | 1 |
| 01D | 4295337 | Стойка | 1 |
| 01E | 4295338 | Шайба | 2 |
| 01F | 4295339 | Винт | 4 |
| 02 | 4647522 | Фонарь передний | 2 |
| 02A | 4244231 | Рассеиватель | 1 |
| 02B | 4244230 | Рассеиватель | 1 |
| 02C | 4229390 | Лампа (25W) | 1 |
| 02D | 4174816 | Лампа (12W) | 1 |
| 03 | 4254603 | Жгут проводов | 1 |
| 04 | J901225 | Болт | 2 |
| 05 | A590112 | Плоская шайба | 2 |
| 06 | J950012 | Гайка | 2 |
| 07 | A590108 | Плоская шайба | 1 |
| 08 | A590908 | Пружинная шайба | 1 |
| 09 | Y403795 | Шайба зуб | 4 |
| 10 | 4638167 | Звуковой сигнал | 1 |
| 11 | J900825 | Болт | 1 |
| 12 | 4259220 | Зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
