Детали пола — HITACHI CP220-3

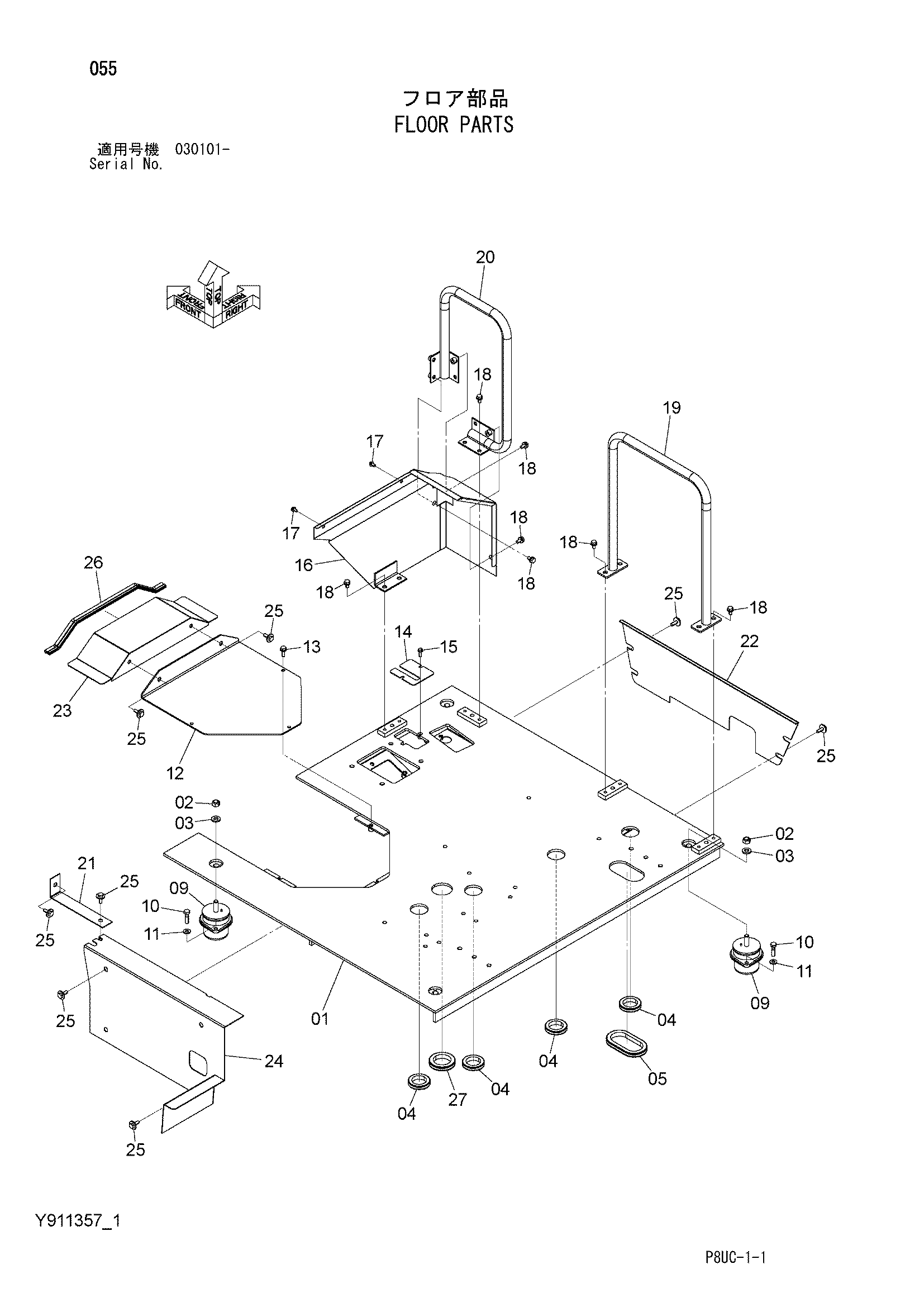

Заводская схема «Детали пола» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y500357 | Пол | 1 |
| 02 | 4423699 | Гайка | 4 |
| 03 | J222016 | Шайба | 4 |
| 04 | 4509404 | Резиновая втулка | 4 |
| 05 | 4331547 | Резиновая втулка | 1 |
| 09 | 4641439 | Резиновая прокладка | 4 |
| 10 | 4661583 | Болт | 8 |
| 11 | J222012 | Шайба | 8 |
| 12 | Y417372 | Пластина | 1 |
| 13 | J271030 | Болт с шайбой | 3 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | Y417413 | Пластина | 1 |
| 15 | J260825 | Болт с шайбой | 2 |
| 15A | J900825 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 16 | Y600630 | Крышка | 1 |
| 17 | J260816 | Болт с шайбой | 2 |
| 17A | J900816 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 18 | J271020 | Болт с шайбой | 12 |
| 18A | J901020 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | Y802756 | Поручень | 1 |
| 20 | Y802763 | Поручень | 1 |
| 21 | Y417412 | Пластина | 1 |
| 22 | Y417414 | Крышка | 1 |
| 23 | Y802755 | Крышка | 1 |
| 24 | Y802757 | Крышка | 1 |
| 25 | J281030 | Болт с шайбой | 12 |
| 25A | J901030 | Болт | 1 |
| 25B | 4486055 | Шайба | 1 |
| 26 | Y417530 | Уплотнительная окантовка | 1 |
| 27 | 4221019 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
