033: Вентилятор и ремень вентилятора — HITACHI CP220-3

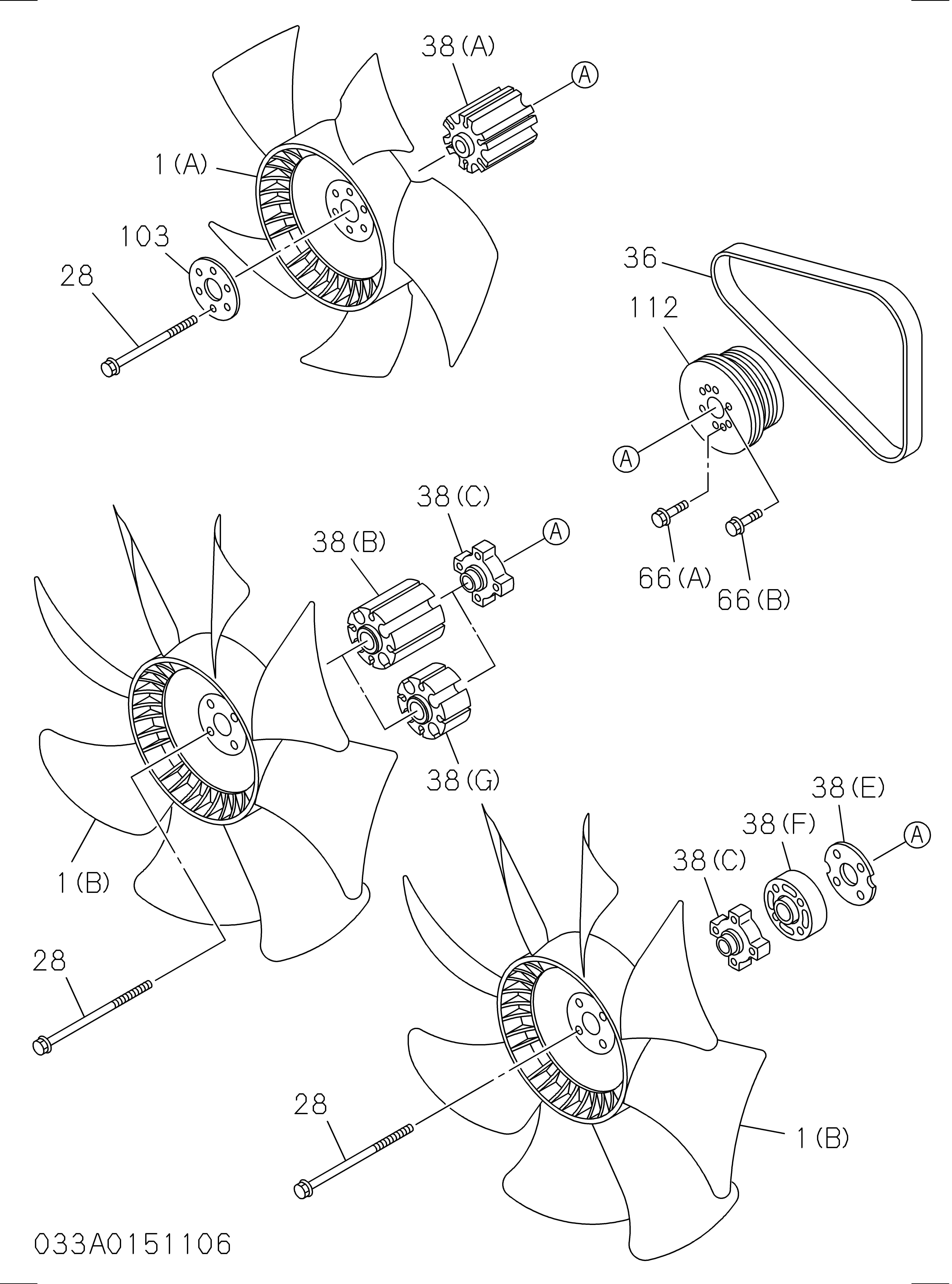

Заводская схема «033: Вентилятор и ремень вентилятора» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(A) | 8980185071 | Вентилятор охлаждение | 1 |
| 028 | 8972264701 | Болт охлаждение вентилятор | 6 |
| 036 | 8980388560 | Ремень охлаждение вентилятор | 1 |
| 038(A) | 8980388670 | Проставка вентилятор | 1 |
| 066(A) | 0208006120 | Болт шкив | 2 |
| 071 | 8943881781 | Болт ADJ пластина, генератор | 1 |
| 080(A) | 8980387851 | Пластина ADJ | 1 |
| 081(A) | 8972572230 | Деталь слидинг | 1 |
| 082 | 0911802080 | Гайка ADJ пластина | 1 |
| 088 | 0916147080 | Шайба PL, ADJ пластина | 1 |
| 096 | 0286508200 | Болт ADJ пластина | 1 |
| 103 | 8980201440 | Пластина вентилятор CLU | 1 |
| 112 | 8980388130 | Шкив вентилятор центральный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
