Тормоз трубопроводы — HITACHI CP220-3

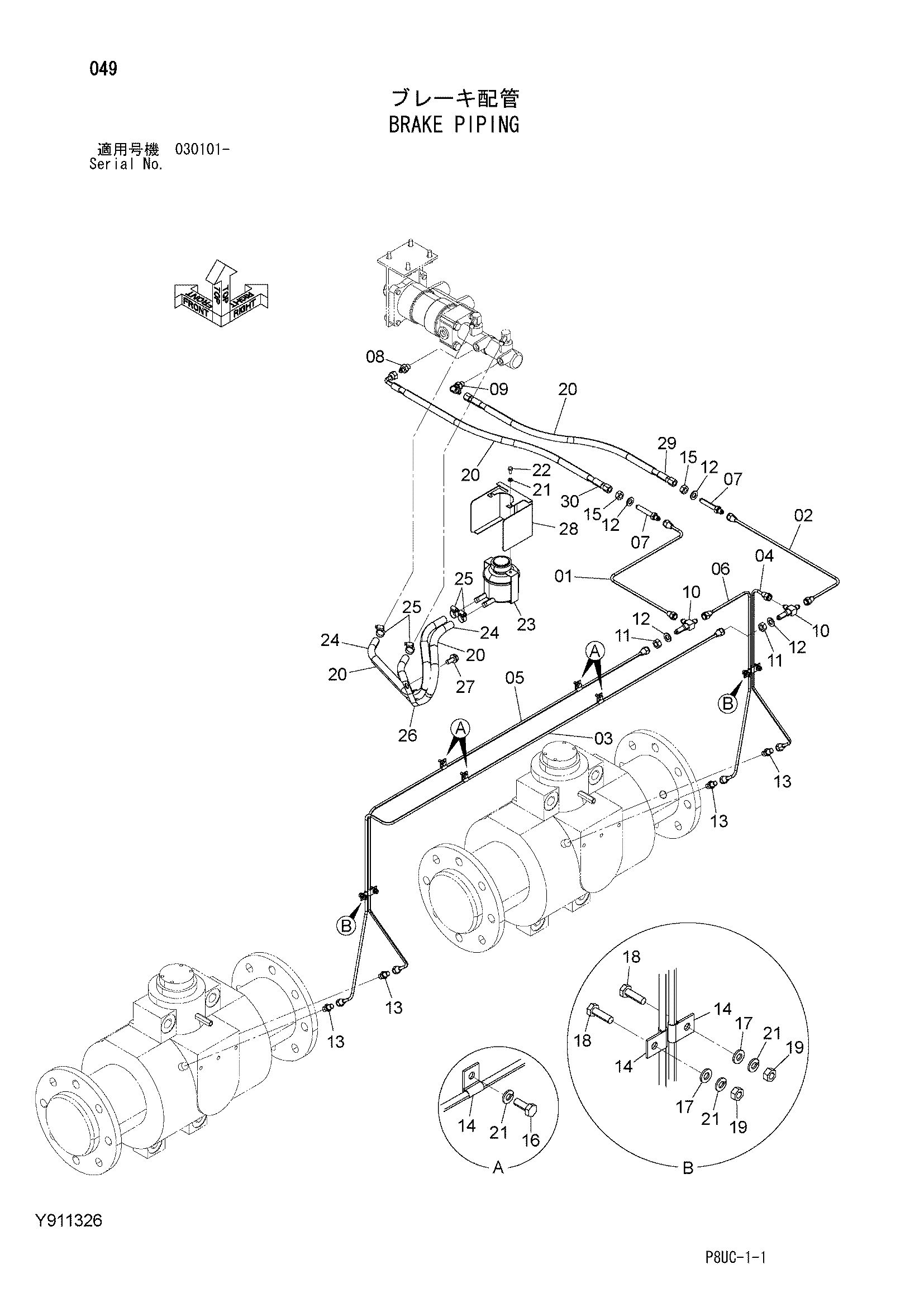

Заводская схема «Тормоз трубопроводы» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y417243 | Трубка | 1 |
| 02 | Y417244 | Трубка | 1 |
| 03 | Y302199 | Трубка | 1 |
| 04 | Y302200 | Трубка | 1 |
| 05 | Y302201 | Трубка | 1 |
| 06 | Y302202 | Трубка | 1 |
| 07 | Y407662 | Адаптер | 2 |
| 08 | A852122 | Адаптер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852322 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4216821 | Тройник | 2 |
| 11 | A501210 | Гайка | 2 |
| 12 | A590112 | Плоская шайба | 4 |
| 13 | 4504808 | Штуцер | 4 |
| 14 | 4000853 | Зажим трубка | 8 |
| 15 | 4209198 | Гайка | 2 |
| 16 | J900616 | Болт | 4 |
| 17 | A590106 | Плоская шайба | 4 |
| 18 | J900620 | Болт | 4 |
| 19 | M500605 | Гайка | 4 |
| 20 | 4327293 | Защитный кожух | 4 |
| 21 | A590906 | Пружинная шайба | 10 |
| 22 | J900612 | Болт | 2 |
| 23 | 4182161 | Гидробак | 1 |
| 24 | 4324991 | Шланг | 2 |
| 25 | 4514700 | Зажим шланг | 4 |
| 26 | 4190282 | Зажим | 1 |
| 27 | J271025 | Болт с шайбой | 1 |
| 27A | J901025 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | Y301571 | Крышка | 1 |
| 29 | 4621232 | Шланг | 1 |
| 30 | Y406750 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
