Рама детали — HITACHI CP220-3

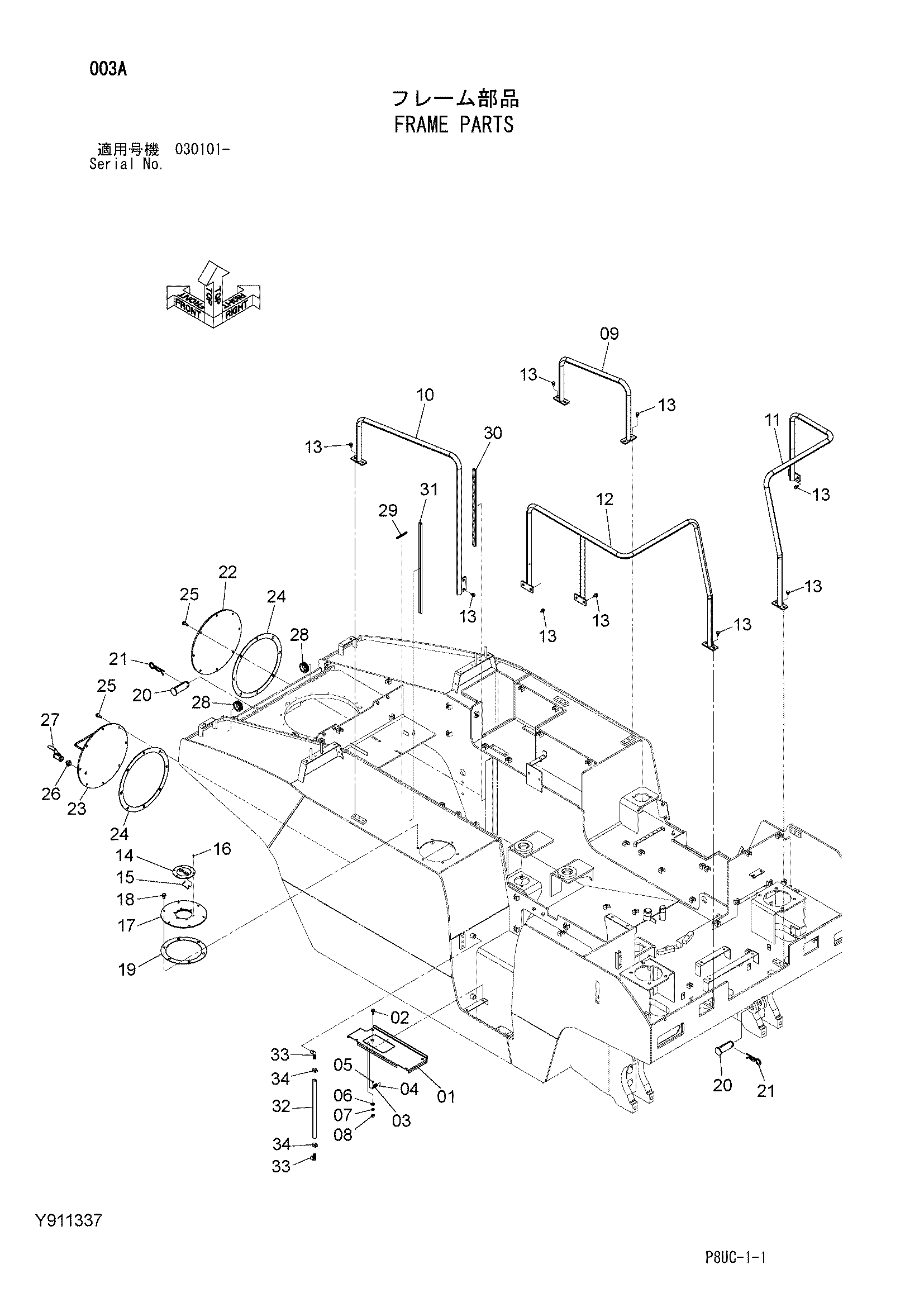

Заводская схема «Рама детали» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y701142 | Крышка | 1 |
| 02 | J271025 | Болт с шайбой | 4 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | Y408998 | Защёлка | 1 |
| 04 | M470406 | Винт | 2 |
| 05 | M470416 | Винт | 2 |
| 06 | A590104 | Плоская шайба | 2 |
| 07 | A590904 | Пружинная шайба | 2 |
| 08 | M500403 | Гайка | 2 |
| 09 | Y802733 | Поручень | 1 |
| 10 | Y701151 | Поручень | 1 |
| 11 | Y701167 | Поручень | 1 |
| 12 | Y701168 | Поручень | 1 |
| 13 | J271020 | Болт с шайбой | 18 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | Y403160 | Колпачок | 1 |
| 15 | Y402220 | Кронштейн | 1 |
| 16 | J460420 | Винт с шайбой | 6 |
| 17 | Y971804 | Крышка | 1 |
| 18 | J271225 | Болт с шайбой | 6 |
| 18A | J901225 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | Y417368 | Резиновая прокладка | 1 |
| 20 | Y404056 | Палец | 2 |
| 21 | 3002554 | Стопорный палец | 2 |
| 22 | Y407515 | Крышка | 1 |
| 23 | Y801590 | Крышка | 1 |
| 24 | Y402732 | Резиновая прокладка | 2 |
| 25 | J271235 | Болт с шайбой | 16 |
| 25A | J901235 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 26 | J70784 | Адаптер | 1 |
| 27 | Y401956 | Шаровой клапан | 1 |
| 28 | 4201749 | Резиновая втулка | 2 |
| 29 | Y415354 | Уплотнительная окантовка | 1 |
| 30 | Y417542 | Резиновая прокладка | 1 |
| 31 | Y417543 | Резиновая прокладка | 1 |
| 32 | Y407375 | Виниловый шланг | 1 |
| 33 | Y403793 | Штуцер шланг | 2 |
| 34 | 4514699 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
