Насос (ликуид спринклинг) — HITACHI CP220-3

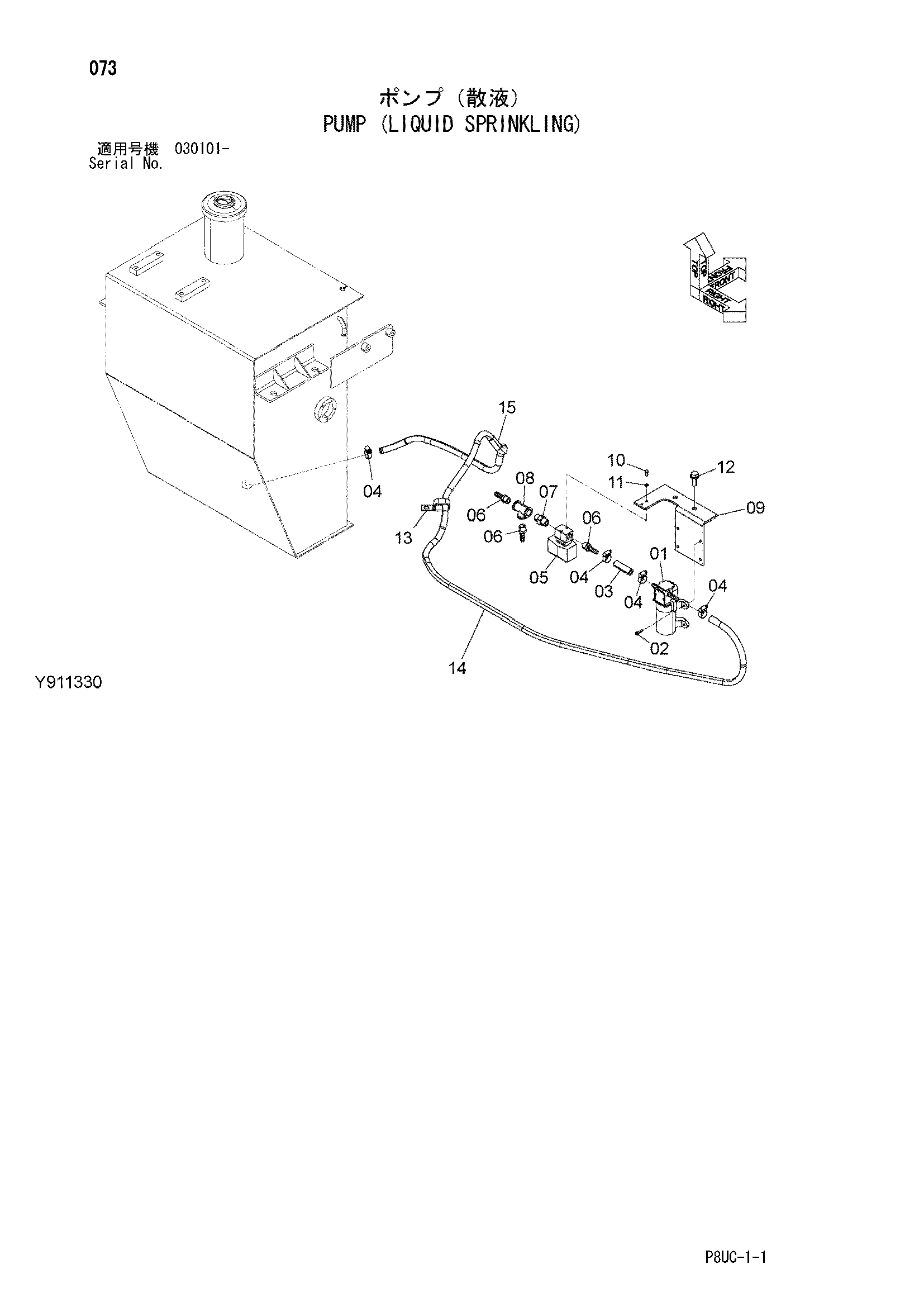

Заводская схема «Насос (ликуид спринклинг)» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y407497 | Насос диапхрагм | 1 |
| 02 | J460420 | Винт с шайбой | 4 |
| 03 | Y407441 | Шланг | 1 |
| 04 | 4514700 | Зажим шланг | 4 |
| 05 | Y402806 | Электромагнитный клапан | 1 |
| 06 | Y402305 | Штуцер шланг | 3 |
| 07 | J70783 | Адаптер | 1 |
| 08 | J70483 | Тройник | 1 |
| 09 | Y802708 | Кронштейн | 1 |
| 10 | Y403520 | Болт | 2 |
| 11 | A590905 | Пружинная шайба | 2 |
| 12 | J271030 | Болт с шайбой | 2 |
| 12A | J901030 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4190282 | Зажим | 1 |
| 14 | Y407458 | Топливный шланг | 1 |
| 15 | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
