Управление трубопроводы — HITACHI CP220-3

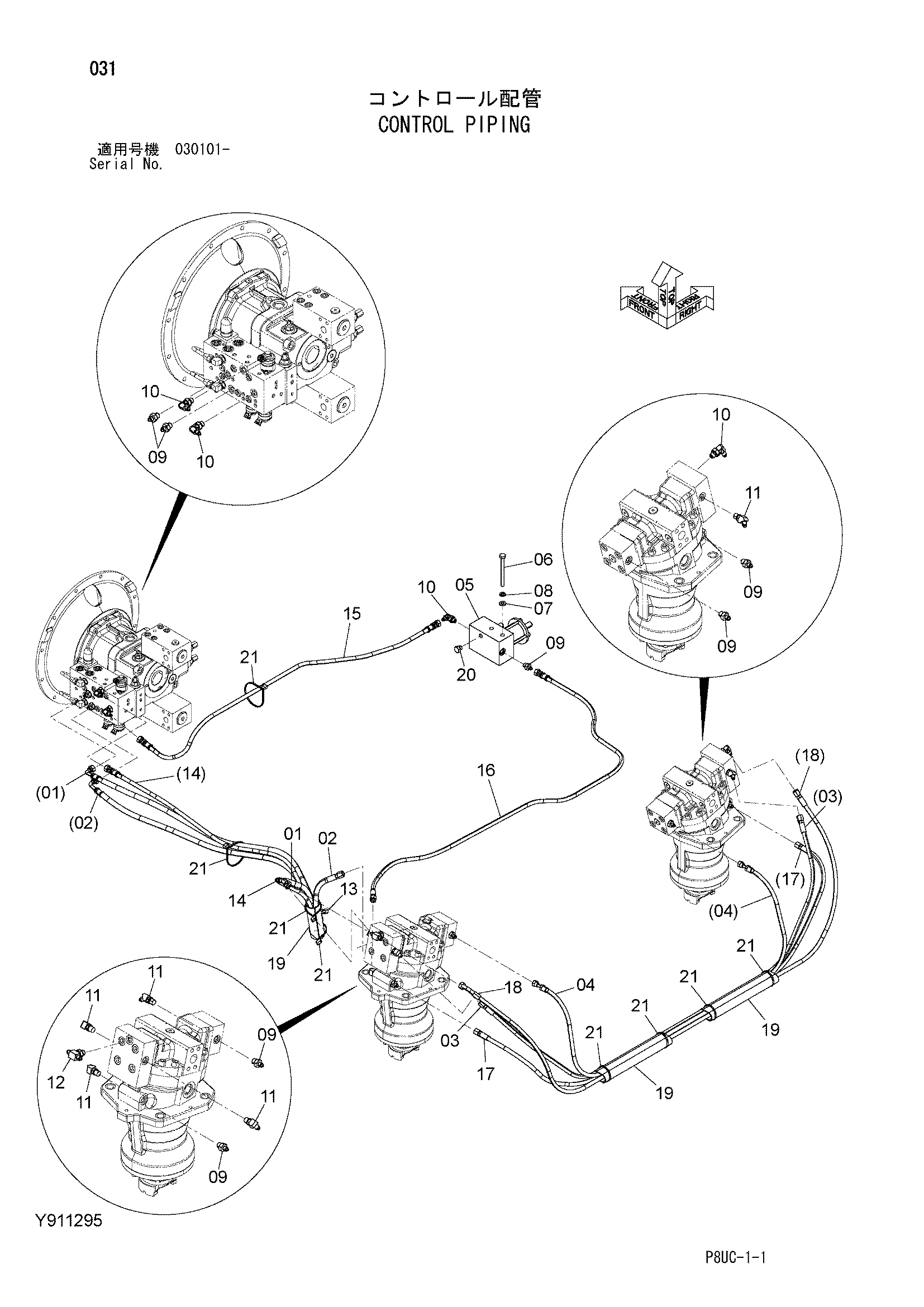

Заводская схема «Управление трубопроводы» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y417271 | Шланг | 1 |
| 02 | Y417272 | Шланг | 1 |
| 03 | Y417273 | Шланг | 1 |
| 04 | Y417274 | Шланг | 1 |
| 05 | Y404376 | Клапан | 1 |
| 06 | J901002 | Болт | 2 |
| 07 | A590110 | Плоская шайба | 2 |
| 08 | A590910 | Пружинная шайба | 2 |
| 09 | A852122 | Адаптер | 7 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852322 | Угловой штуцер | 4 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852222 | Угловой штуцер | 5 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852522 | Тройник | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4190264 | Зажим | 1 |
| 14 | Y417288 | Шланг | 1 |
| 15 | Y417289 | Шланг | 1 |
| 16 | Y415973 | Шланг | 1 |
| 17 | Y417290 | Шланг | 1 |
| 18 | Y417291 | Шланг | 1 |
| 19 | 4370544 | Лист резиновый | 3 |
| 20 | 4093624 | Пробка | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4121859 | Ленточный зажим | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
