Воздушный фильтр — HITACHI CP220-3

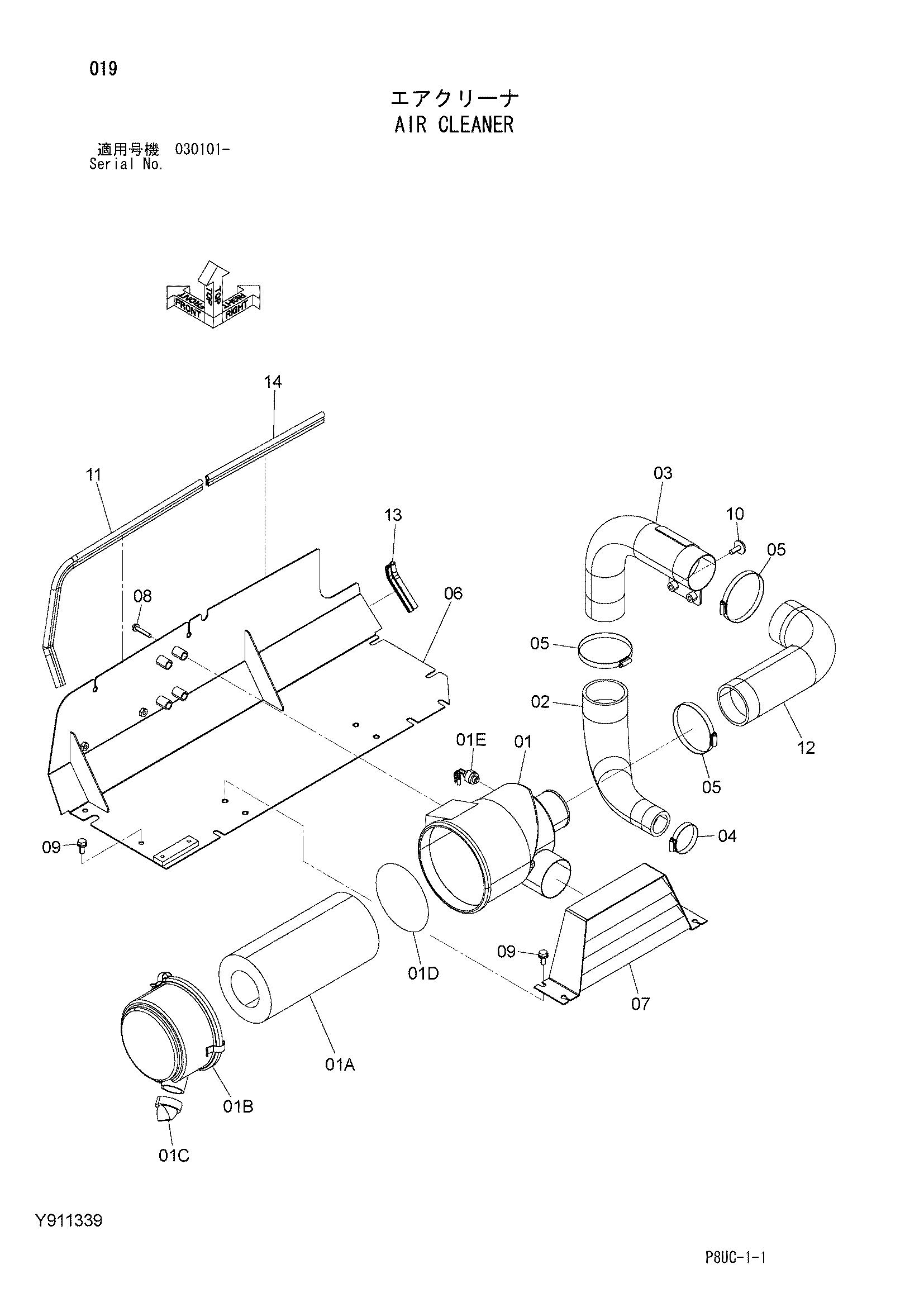

Заводская схема «Воздушный фильтр» для HITACHI CP220-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Y407281 | Фильтр воздушный | 1 |
| 01A | 4486002 | Элемент | 1 |
| 01B | 4486017 | Крышка | 1 |
| 01C | 4486015 | Клапан | 1 |
| 01D | 4486019 | Прокладка | 1 |
| 01E | 4419601 | Индикатор | 1 |
| 02 | Y417253 | Воздушный шланг | 1 |
| 03 | Y802718 | Трубка воздушный | 1 |
| 04 | 4504199 | Хомут шланга | 1 |
| 05 | 4507397 | Хомут шланга | 3 |
| 06 | Y701157 | Кронштейн | 1 |
| 07 | Y701149 | Кронштейн | 1 |
| 08 | J260845 | Болт с шайбой | 4 |
| 08A | J900845 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 09 | J271025 | Болт с шайбой | 8 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | J281030 | Болт с шайбой | 2 |
| 10A | J901030 | Болт | 1 |
| 10B | 4486055 | Шайба | 1 |
| 11 | Y417531 | Уплотнительная окантовка | 1 |
| 12 | Y417690 | Воздушный шланг | 1 |
| 13 | Y417527 | Уплотнительная окантовка | 1 |
| 14 | Y417528 | Уплотнительная окантовка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP220-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
