Задний нижний зеркало — HITACHI CP215

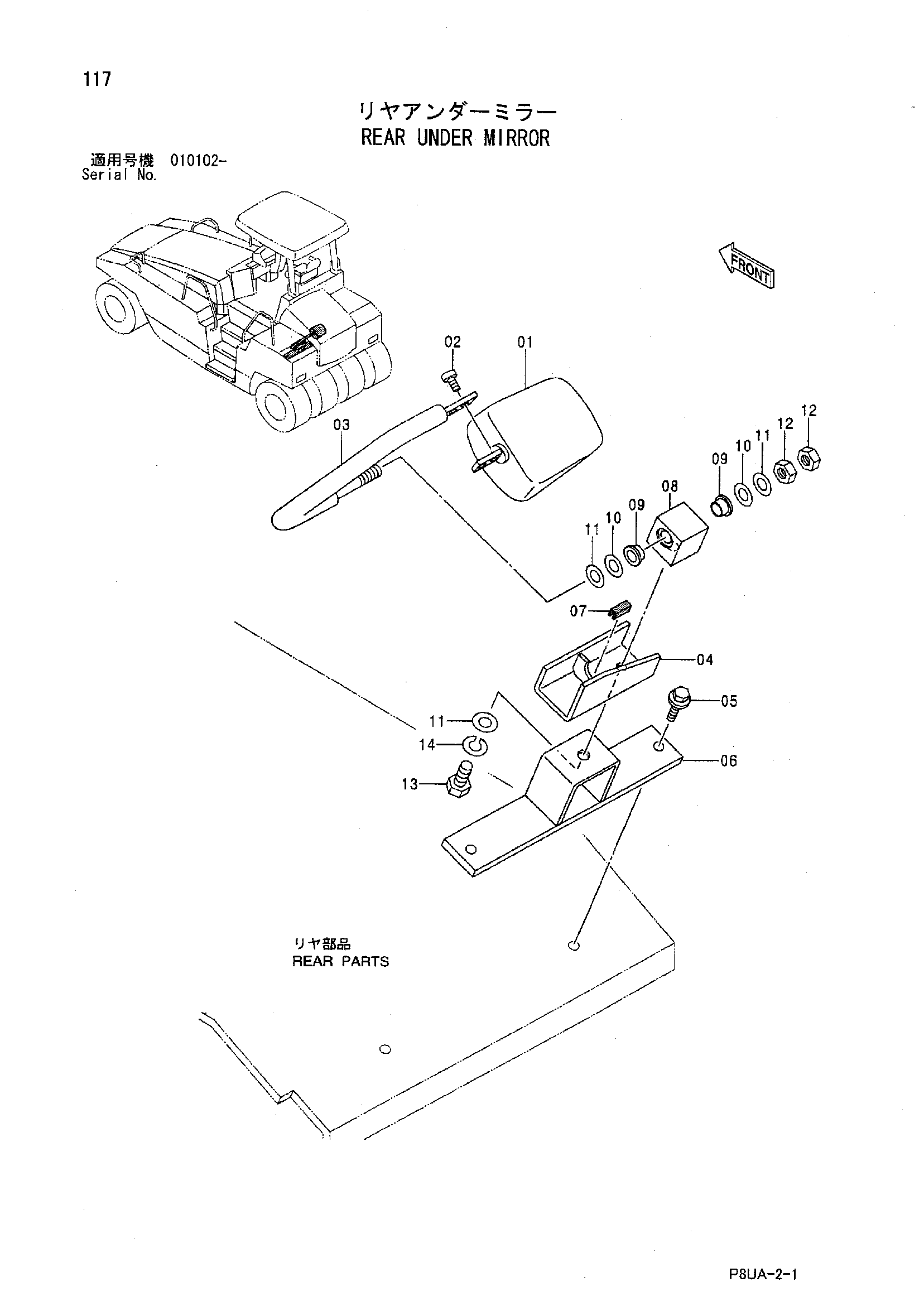

Заводская схема «Задний нижний зеркало» для HITACHI CP215. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 424291 | Зеркало | 1 |
| 02 | 947823 | Винт с шайбой | 2 |
| 03 | 424767 | Стойка | 1 |
| 04 | 424771 | Кронштейн | 1 |
| 05 | 500030 | Болт с шайбой | 2 |
| 05A | 947633 | Болт | 1 |
| 05B | 425551 | Плоская шайба | 1 |
| 06 | 424774 | Кронштейн | 1 |
| 07 | 424772 | Резиновая прокладка | 2 |
| 08 | 424768 | Бобышка | 1 |
| 09 | 424769 | Втулка | 2 |
| 10 | 925524 | Тарельчатая пружина | 2 |
| 11 | 947327 | Плоская шайба | 3 |
| 12 | 570008 | Гайка | 2 |
| 13 | 500093 | Болт | 1 |
| 14 | 947890 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP215 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
