Задний трубка — HITACHI CP215

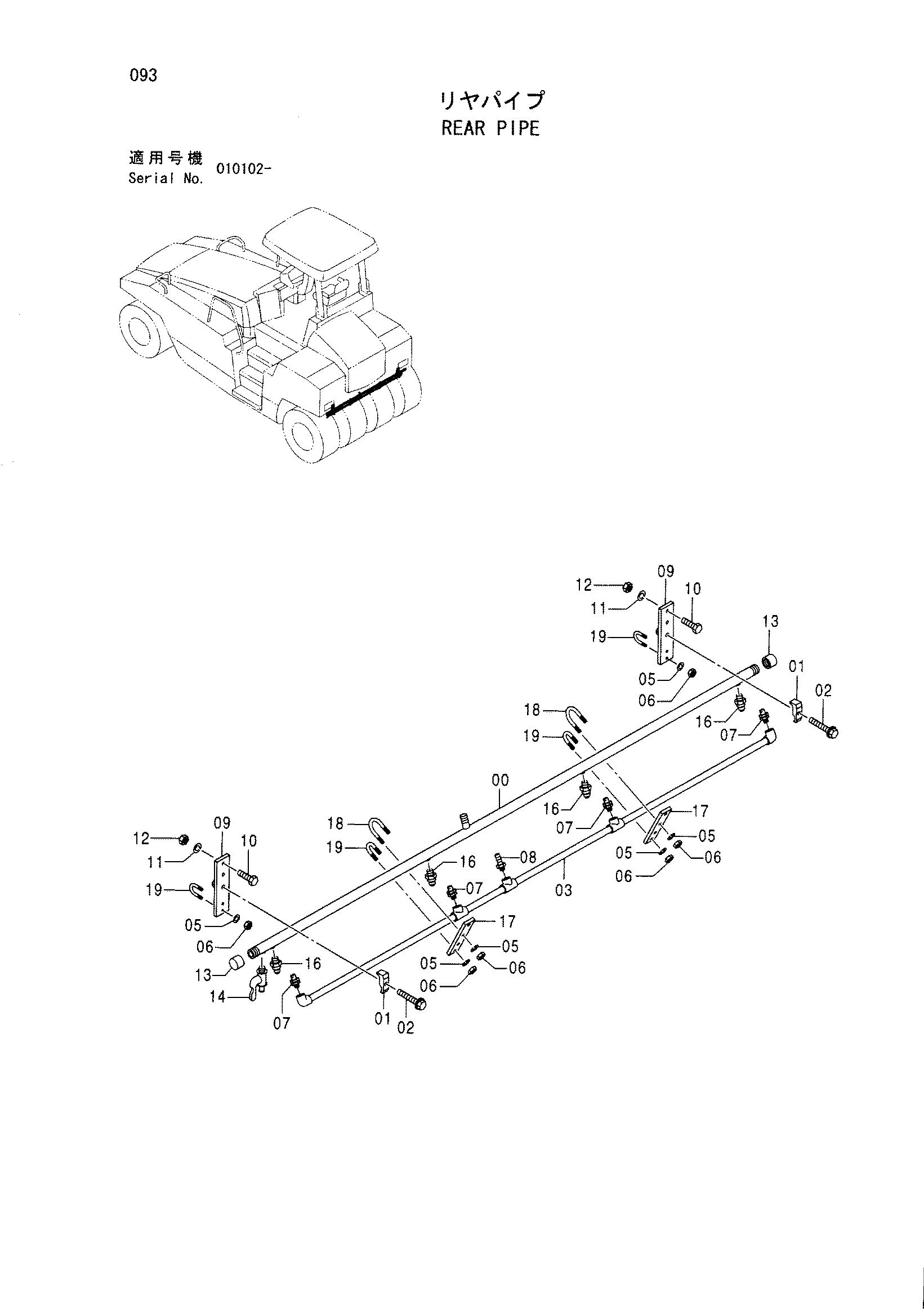

Заводская схема «Задний трубка» для HITACHI CP215. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 424911 | Трубка | 1 |
| 01 | 424284 | Хомут | 4 |
| 02 | 500149 | Болт с шайбой | 4 |
| 02A | 947638 | Болт | 1 |
| 02B | 425551 | Плоская шайба | 1 |
| 03 | 424284 | Пластина | 2 |
| 04 | 424533 | Трубка R | 1 |
| 05 | 947886 | Пружинная шайба | 12 |
| 06 | 570004 | Гайка | 12 |
| 07 | 439517 | Форсунка | 4 |
| 08 | 424352 | Штуцер шланг | 1 |
| 09 | 424620 | Кронштейн | 2 |
| 11 | 947854 | Гайка | 4 |
| 12 | 947400 | Колпачок | 1 |
| 13 | 947387 | Кран | 1 |
| 15 | 424373 | Форсунка | 4 |
| 16 | 424438 | Пластина | 2 |
| 17 | 947596 | U-образный болт | 2 |
| 18 | 424435 | U-образный болт | 4 |
| 19 | 947624 | Болт | 4 |
| 20 | 606020 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP215 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
