Дасх плата — HITACHI CP215

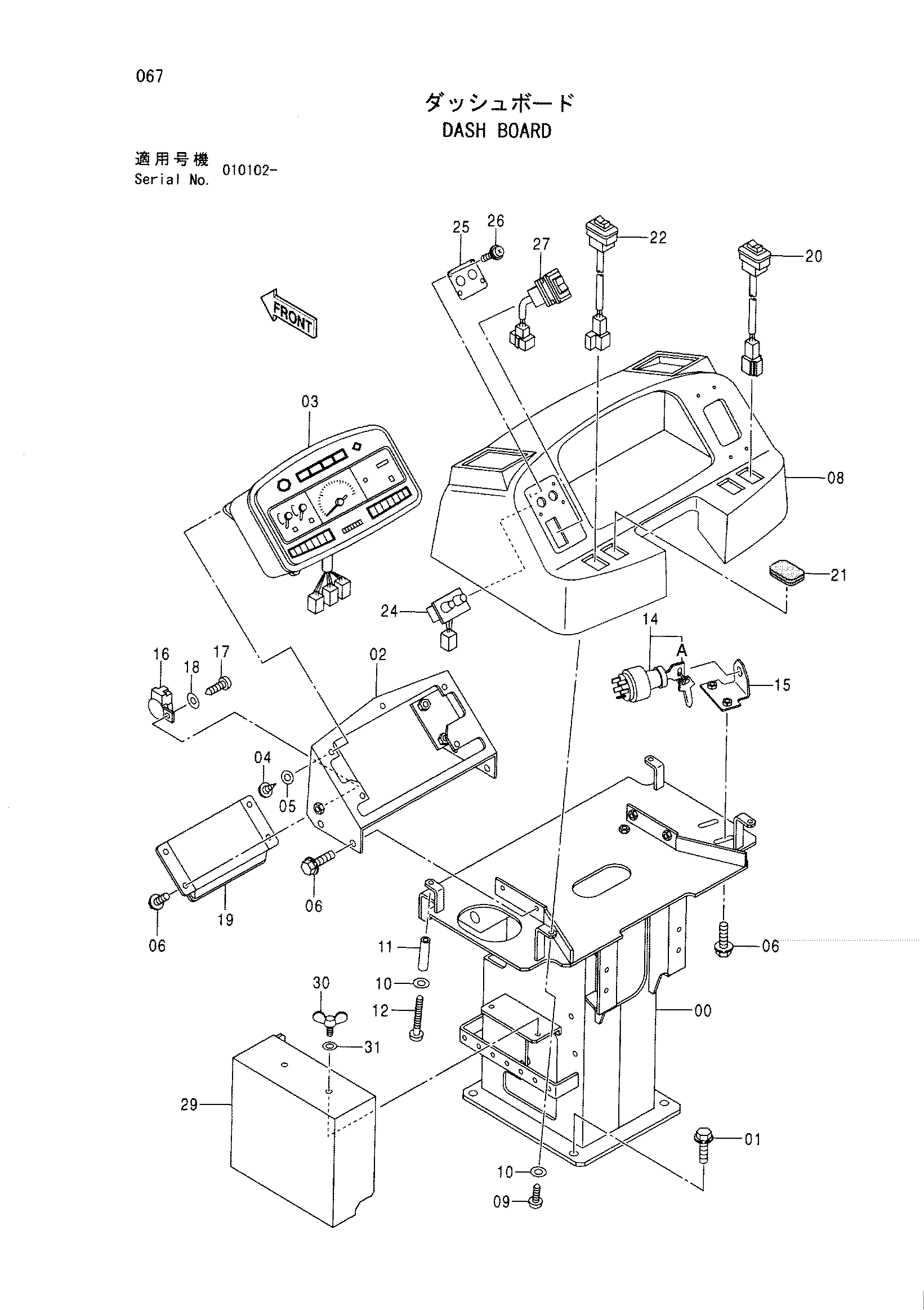

Заводская схема «Дасх плата» для HITACHI CP215. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 426416 | Стойка | 1 |
| 01 | 500037 | Болт с шайбой | 4 |
| 01A | 947644 | Болт | 1 |
| 01B | 424195 | Плоская шайба | 1 |
| 02 | 424176 | Кронштейн | 1 |
| 03 | 424371 | Панель указатель | 1 |
| 04 | 424221 | Винт | 5 |
| 05 | 947322 | Плоская шайба | 5 |
| 06 | 947621 | Болт с шайбой | 10 |
| 06A | 947621 | Болт | 1 |
| 06B | 947323 | Плоская шайба | 1 |
| 08 | 426411 | Крышка | 1 |
| 09 | 424222 | Винт | 2 |
| 10 | 947322 | Плоская шайба | 4 |
| 11 | 424148 | Трубка | 2 |
| 12 | 424223 | Винт | 2 |
| 15 | 424181 | Кронштейн | 1 |
| 16 | 424150 | Зуммер | 1 |
| 17 | 439857 | Винт | 1 |
| 18 | 438155 | Плоская шайба | 1 |
| 19 | 424370 | Контроллер | 1 |
| 20 | 424132 | Выключатель тумблер | 1 |
| 21 | 424143 | Резиновая втулка | 2 |
| 22 | 424779 | Выключатель тумблер | 1 |
| 24 | 425227 | Таймер | 1 |
| 25 | 426232 | Информационная табличка | 1 |
| 26 | 425069 | Винт с шайбой | 4 |
| 27 | 425237 | Выключатель тумблер | 1 |
| 29 | 426323 | Крышка | 1 |
| 30 | 426227 | Болт винг | 2 |
| 31 | 426221 | Манжета | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP215 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
