Клапан блок — HITACHI CP215

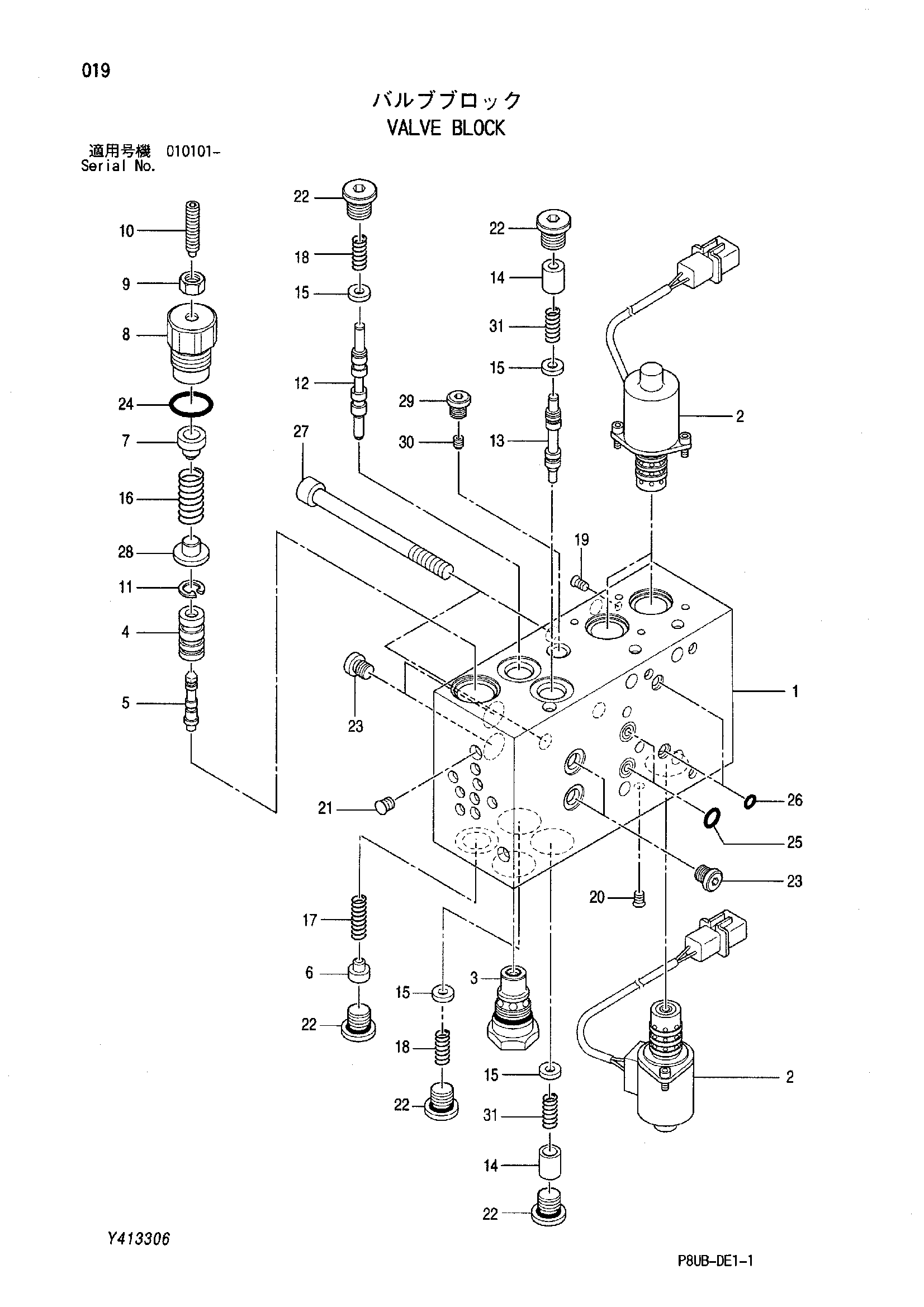

Заводская схема «Клапан блок» для HITACHI CP215. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 424415-19 | Клапан блок | 1 | |
| 2 | 425122-62 | Электромагнитный клапан | 3 |
| 3 | 425458-48 | Предохранительный клапан | 1 |
| 6 | 424415-20 | Седло пружины | 1 |
| 7 | 424415-21 | Седло пружины | 1 |
| 8 | 424415-22 | Направляющая | 1 |
| 9 | 424415-23 | Гайка | 1 |
| 10 | 424415-24 | Винт | 1 |
| 11 | 151003 | Стопорное кольцо | 1 |
| 12 | 424415-25 | Золотник | 1 |
| 13 | 424415-26 | Золотник | 1 |
| 14 | 424415-27 | Седло пружины | 2 |
| 15 | 424415-28 | Седло пружины | 4 |
| 16 | 424415-29 | Пружина | 1 |
| 17 | 424415-30 | Пружина | 1 |
| 18 | 424415-31 | Пружина | 2 |
| 22 | 425122-84 | Пробка | 5 |
| 23 | 424415-32 | Пробка | 4 |
| 24 | 160163 | Уплотнительное кольцо | 1 |
| 25 | 425458-30 | Уплотнительное кольцо | 2 |
| 26 | 425458-80 | Уплотнительное кольцо | 2 |
| 27 | 424415-33 | Болт с внутренним шестигранником | 4 |
| 28 | 424415-34 | Седло пружины | 1 |
| 29 | 425458-79 | Пробка | 1 |
| 30 | 424415-35 | Дроссель | 1 |
| 31 | 424415-36 | Пружина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP215 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
