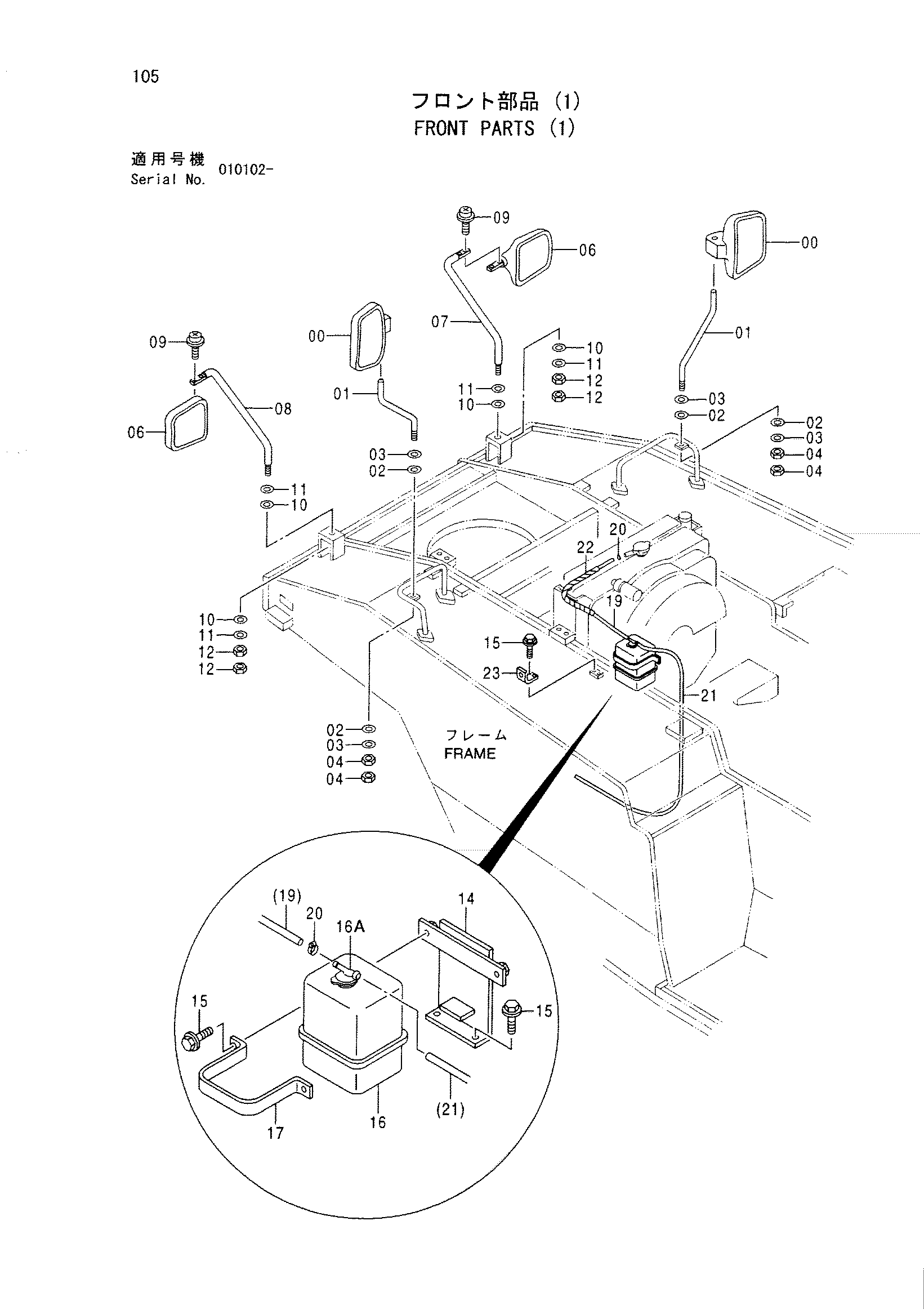

Передний детали (1) — HITACHI CP215
Заводская схема «Передний детали (1)» для HITACHI CP215. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 424292 | Зеркало | 2 |
| 01 | 424331 | Стойка | 2 |
| 02 | 925523 | Тарельчатая пружина | 4 |
| 03 | 947325 | Плоская шайба | 4 |
| 04 | 947856 | Гайка | 4 |
| 06 | 424291 | Зеркало | 2 |
| 07 | 424506 | Стойка | 1 |
| 08 | 424505 | Стойка | 1 |
| 09 | 947823 | Винт с шайбой | 4 |
| 10 | 925524 | Тарельчатая пружина | 4 |
| 11 | 947327 | Плоская шайба | 4 |
| 12 | 947858 | Гайка | 4 |
| 14 | 424508 | Кронштейн | 1 |
| 15 | 500028 | Болт с шайбой | 18 |
| 15A | 947631 | Болт | 1 |
| 15B | 425551 | Плоская шайба | 1 |
| 16 | 424074 | Бак воды | 1 |
| 16A | 426143 | Колпачок | 1 |
| 17 | 424056 | Хомут | 1 |
| 19 | 424362 | Водяной шланг | 1 |
| 20 | 313060 | Хомут шланга | 2 |
| 21 | 424363 | Виниловый шланг | 1 |
| 22 | 424361 | Трубка | 1 |
| 23 | 424246 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP215 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
