Детали пола — HITACHI CP215

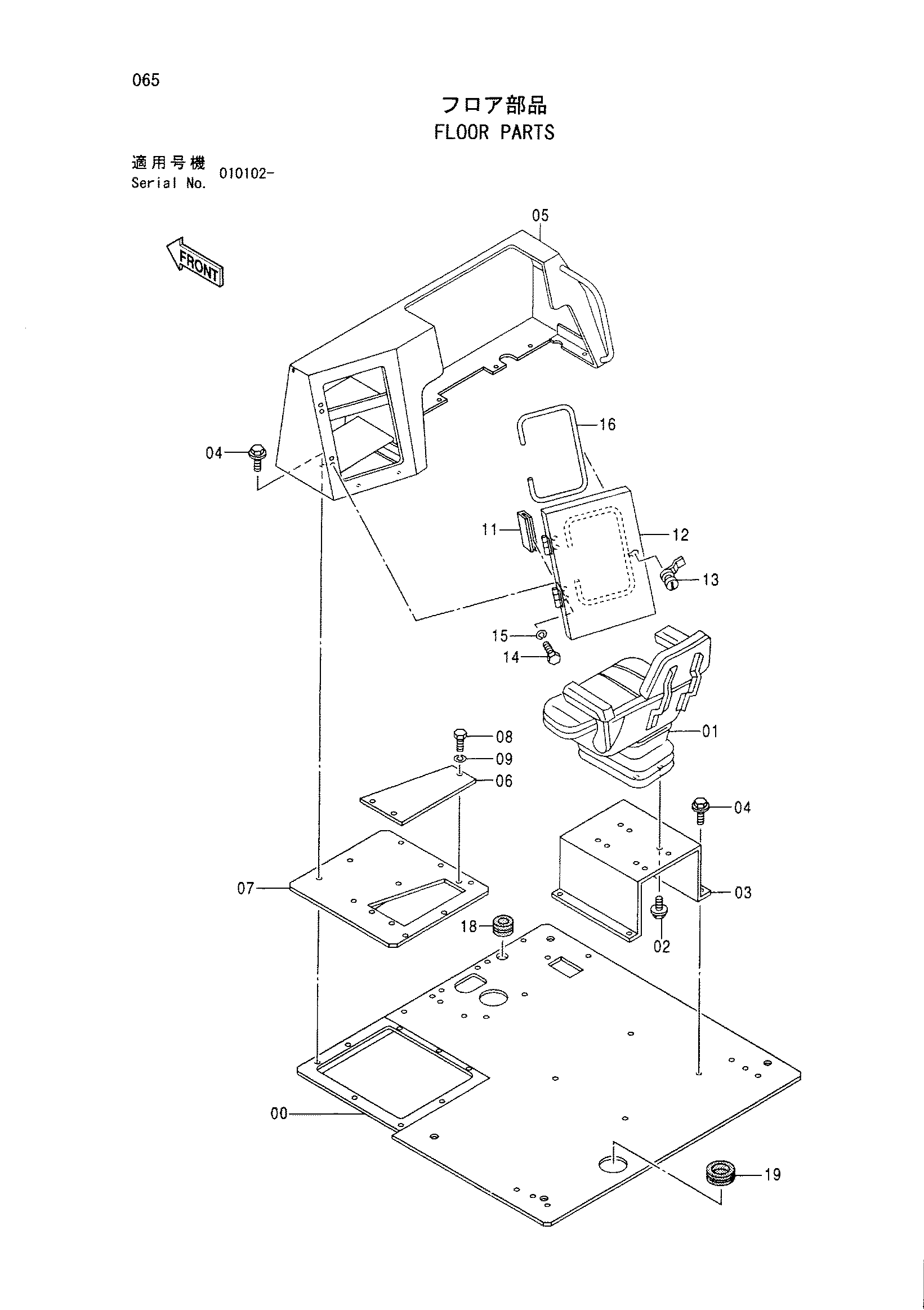

Заводская схема «Детали пола» для HITACHI CP215. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 426413 | Пол | 1 |
| 01 | 438211 | Сиденье | 1 |
| 02 | 947623 | Болт с шайбой | 4 |
| 02A | 947680 | Болт | 1 |
| 02B | 947323 | Плоская шайба | 1 |
| 03 | 424244 | Стойка | 1 |
| 04 | 500029 | Болт с шайбой | 19 |
| 04A | 947632 | Болт | 1 |
| 04B | 425551 | Плоская шайба | 1 |
| 05 | 426414 | Крышка | 1 |
| 06 | 424540 | Крышка | 1 |
| 07 | 424541 | Крышка | 1 |
| 08 | 500043 | Болт | 3 |
| 09 | 947887 | Пружинная шайба | 3 |
| 11 | 424833 | Ограничитель резиновый | 1 |
| 12 | 424480 | Крышка | 1 |
| 13 | 424160 | Замок | 1 |
| 14 | 947619 | Болт | 4 |
| 15 | 606020 | Пружинная шайба | 4 |
| 16 | 424777 | Трим резиновый | 1 |
| 18 | 424086 | Резиновая втулка | 1 |
| 19 | 424717 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP215 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
