Задний детали — HITACHI CP215

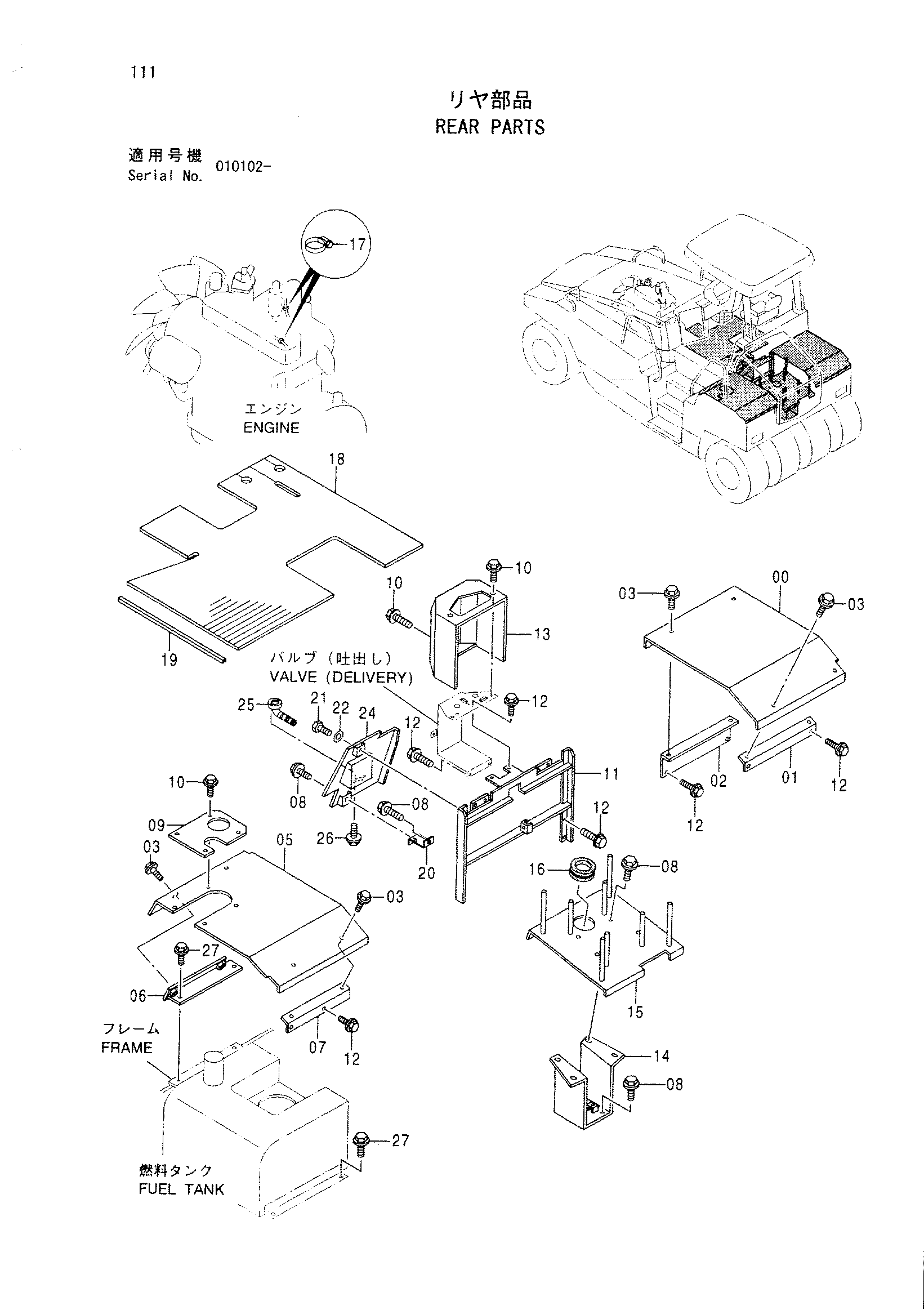

Заводская схема «Задний детали» для HITACHI CP215. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 424229 | Крышка | 1 |
| 01 | 424613 | Кронштейн | 1 |
| 02 | 424614 | Кронштейн | 1 |
| 03 | 500028 | Болт с шайбой | 8 |
| 03A | 947631 | Болт | 1 |
| 03B | 426394 | Плоская шайба | 1 |
| 05 | 424471 | Крышка | 1 |
| 06 | 424547 | Кронштейн | 1 |
| 07 | 424623 | Кронштейн | 1 |
| 08 | 500048 | Болт с шайбой | 10 |
| 08A | 500027 | Болт | 1 |
| 08B | 425551 | Плоская шайба | 1 |
| 09 | 424366 | Крышка | 1 |
| 10 | 500029 | Болт с шайбой | 8 |
| 10A | 947632 | Болт | 1 |
| 10B | 426394 | Плоская шайба | 1 |
| 11 | 424474 | Кронштейн | 1 |
| 12 | 500028 | Болт с шайбой | 14 |
| 12A | 947631 | Болт | 1 |
| 12B | 425551 | Плоская шайба | 1 |
| 13 | 424230 | Крышка | 1 |
| 14 | 424514 | Стойка | 1 |
| 15 | 424466 | Кронштейн | 1 |
| 16 | 424647 | Резиновая втулка | 1 |
| 17 | 313060 | Хомут шланга | 2 |
| 18 | 424231 | Коврик пола | 1 |
| 19 | 424776 | Ограничитель | 1 |
| 20 | 424615 | Кронштейн | 1 |
| 21 | 500027 | Болт | 1 |
| 22 | 947887 | Пружинная шайба | 1 |
| 24 | 424484 | Крышка | 1 |
| 25 | 424625 | Штуцер шланг | 1 |
| 26 | 947611 | Болт с шайбой | 2 |
| 26A | 947611 | Болт | 1 |
| 26B | 947322 | Плоская шайба | 1 |
| 27 | 500193 | Болт с шайбой | 4 |
| 27A | 947643 | Болт | 1 |
| 27B | 424195 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP215 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
