Воздушный фильтр — HITACHI CP215

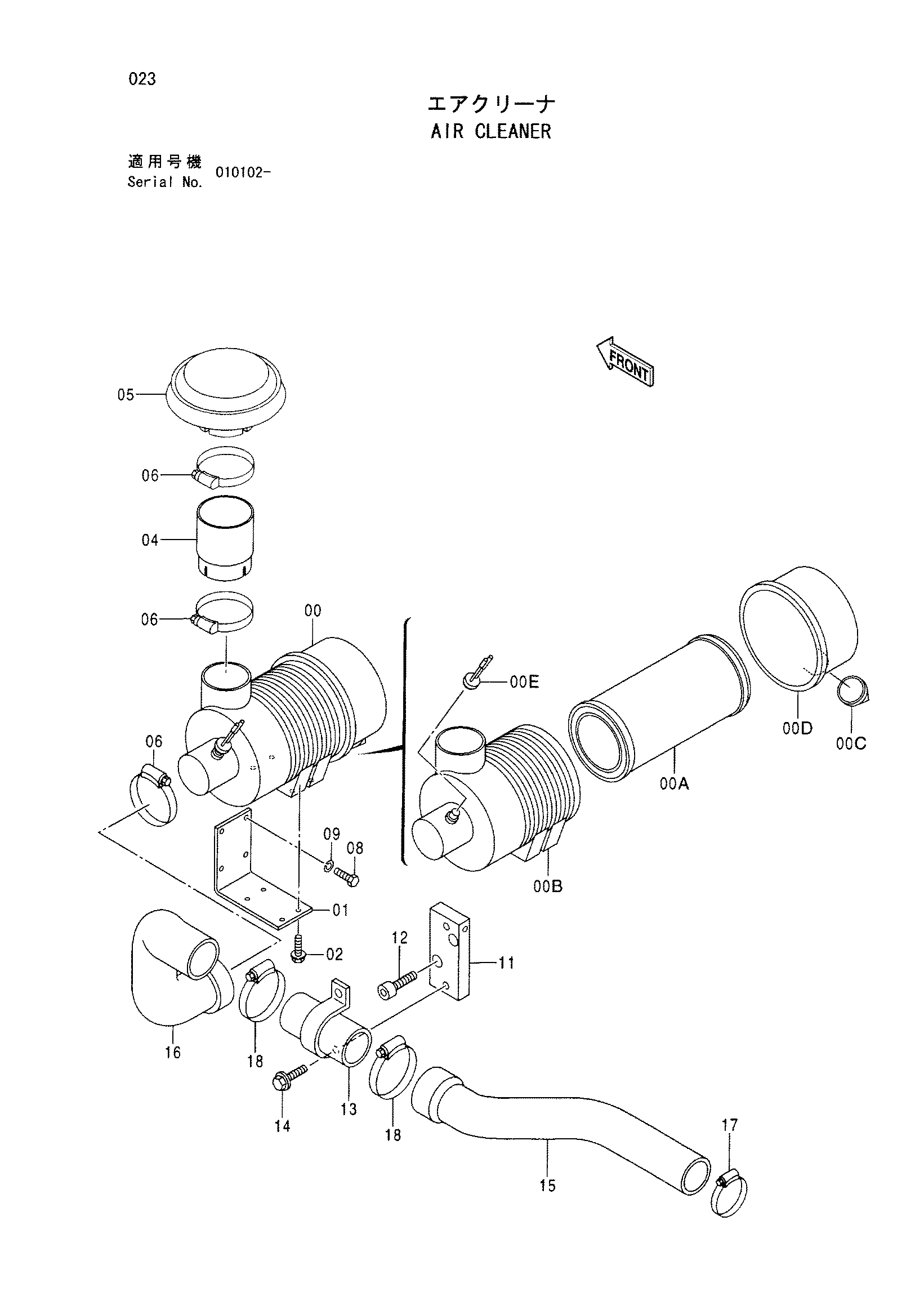

Заводская схема «Воздушный фильтр» для HITACHI CP215. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 426393 | Фильтр воздушный в сборе | 1 |
| 00B | 438227 | Элемент | 1 |
| 00C | 426214 | Крышка | 1 |
| 00D | 448407 | Клапан | 1 |
| 00E | 439375 | Индикатор | 1 |
| 01 | 426407 | Кронштейн | 1 |
| 02 | 947621 | Болт с шайбой | 4 |
| 02A | 947621 | Болт | 1 |
| 02B | 947323 | Плоская шайба | 1 |
| 04 | 426404 | Трубка | 1 |
| 05 | 424061 | Колпачок | 1 |
| 06 | 438178 | Хомут шланга | 3 |
| 08 | 500027 | Болт | 4 |
| 09 | 947887 | Пружинная шайба | 4 |
| 11 | 424303 | Кронштейн | 1 |
| 12 | 947804 | Болт с внутренним шестигранником | 2 |
| 13 | 424493 | Трубка воздушный | 1 |
| 14 | 500028 | Болт с шайбой | 2 |
| 14A | 947631 | Болт | 1 |
| 14B | 425551 | Плоская шайба | 1 |
| 15 | 424236 | Воздушный шланг | 1 |
| 16 | 426399 | Воздушный шланг | 1 |
| 17 | 947479 | Хомут шланга | 1 |
| 18 | 424735 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP215 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
