Рама детали (кабина) — HITACHI CP215

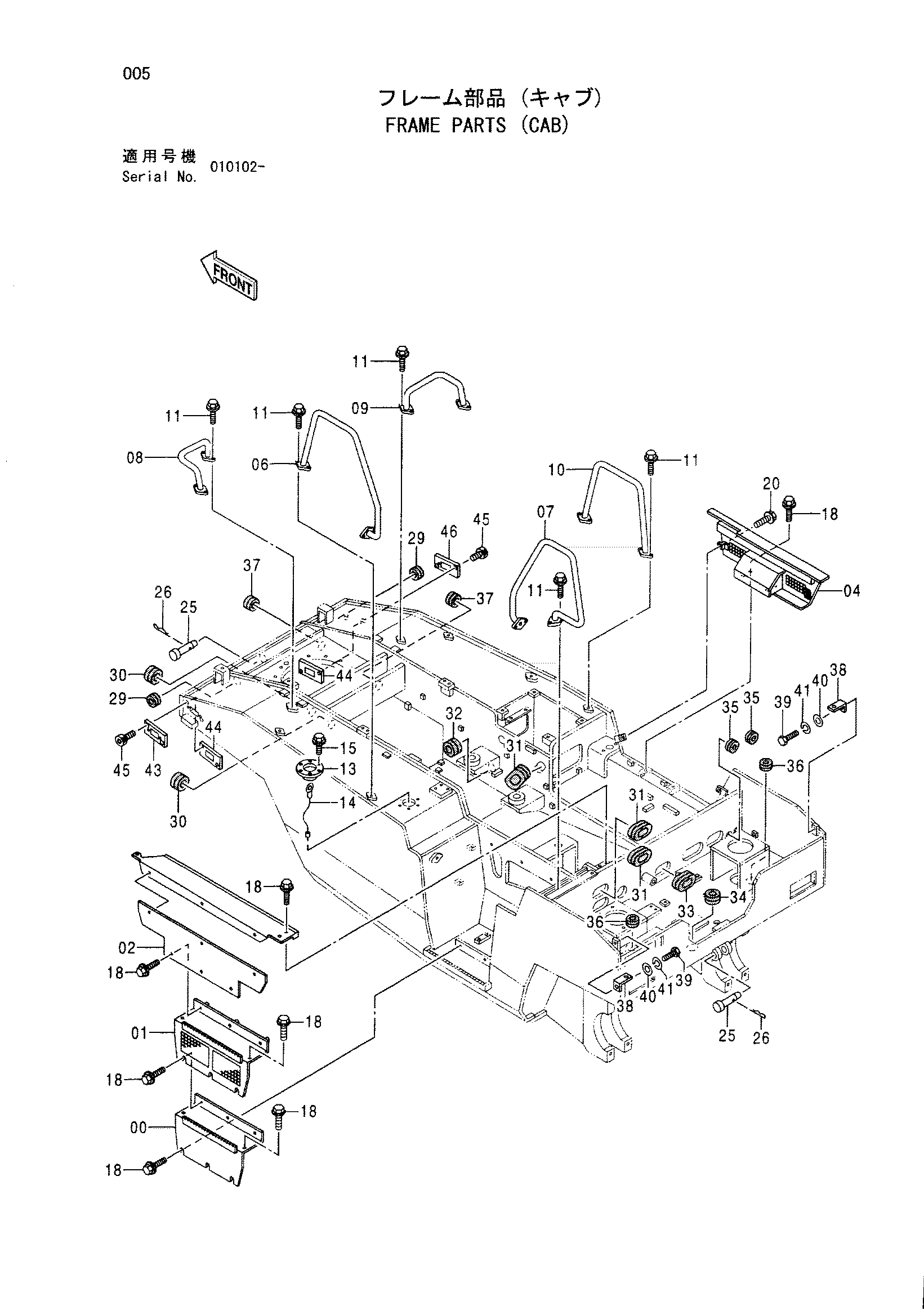

Заводская схема «Рама детали (кабина)» для HITACHI CP215. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 424463 | Крышка | 1 |
| 01 | 424462 | Крышка | 1 |
| 02 | 426420 | Крышка | 1 |
| 04 | 426419 | Крышка | 1 |
| 06 | 424490 | Поручень | 1 |
| 07 | 424848 | Поручень | 1 |
| 08 | 424499 | Стойка L | 1 |
| 09 | 424498 | Стойка R | 1 |
| 10 | 424492 | Поручень | 1 |
| 11 | 500035 | Болт с шайбой | 20 |
| 11A | 947640 | Болт | 1 |
| 11B | 424195 | Плоская шайба | 1 |
| 13 | 435082 | Колпачок | 1 |
| 14 | 424252 | Блокировка детали | 1 |
| 15 | 947818 | Винт с шайбой | 6 |
| 18 | 500029 | Болт с шайбой | 18 |
| 18A | 947632 | Болт | 1 |
| 18B | 426394 | Плоская шайба | 1 |
| 20 | 500029 | Болт с шайбой | 2 |
| 20A | 947632 | Болт | 1 |
| 20B | 425551 | Плоская шайба | 1 |
| 25 | 424354 | Палец | 2 |
| 26 | 424641 | Стопорный палец | 2 |
| 29 | 424078 | Резиновая втулка | 2 |
| 30 | 424083 | Резиновая втулка | 2 |
| 31 | 424079 | Резиновая втулка | 3 |
| 32 | 424813 | Резиновая втулка | 1 |
| 33 | 424123 | Резиновая втулка | 1 |
| 34 | 424110 | Резиновая втулка | 1 |
| 35 | 424093 | Резиновая втулка | 2 |
| 36 | 424671 | Втулка: резиновый | 2 |
| 37 | 424086 | Резиновая втулка | 2 |
| 38 | 424422 | Кронштейн | 2 |
| 39 | 500099 | Болт | 2 |
| 40 | 947326 | Плоская шайба | 2 |
| 41 | 947889 | Пружинная шайба | 2 |
| 43 | 424815 | Седло винта | 1 |
| 44 | 424814 | Седло винта | 2 |
| 45 | 947802 | Болт с внутренним шестигранником | 4 |
| 46 | 424824 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP215 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
