Передний крышка — HITACHI CP215

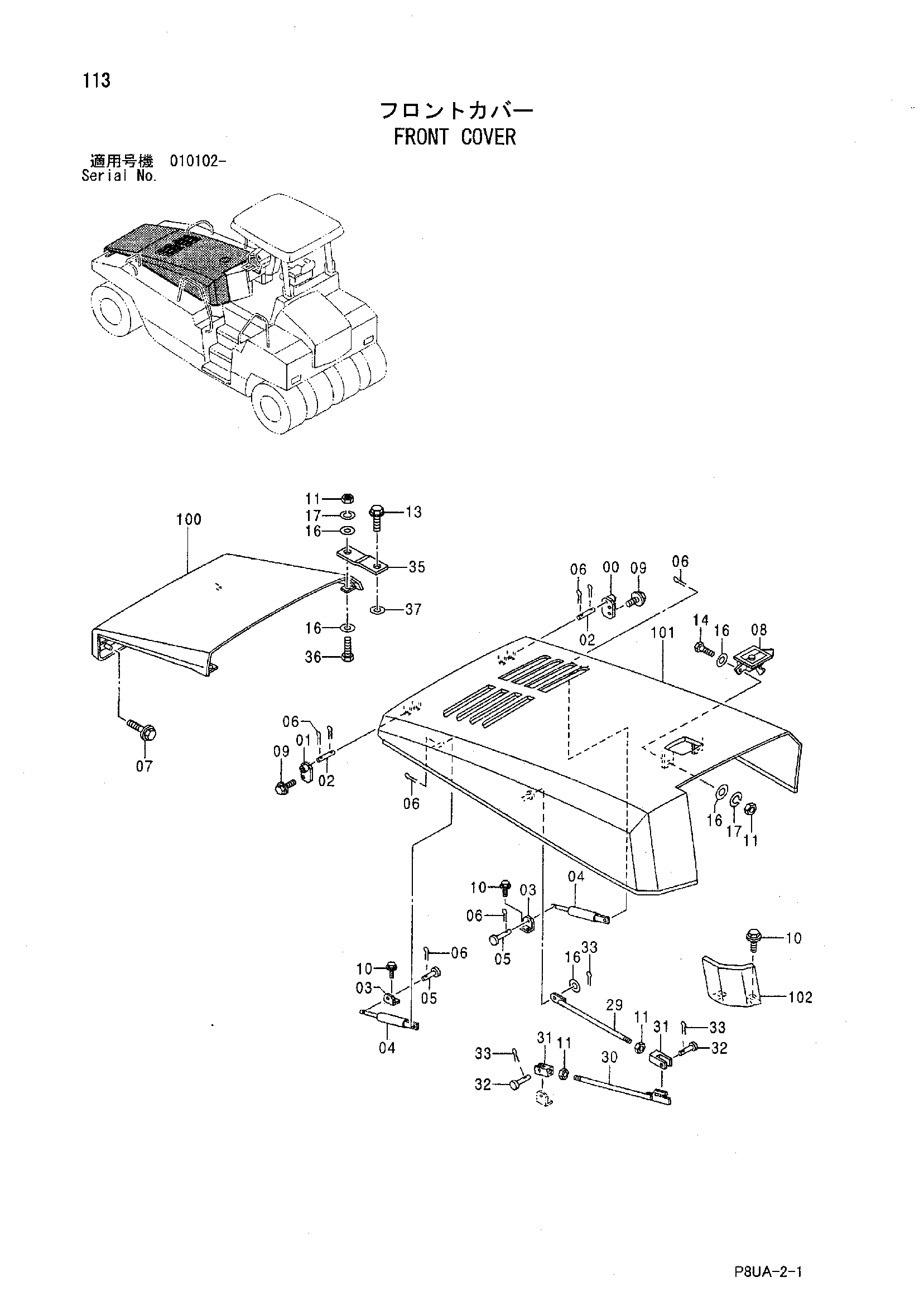

Заводская схема «Передний крышка» для HITACHI CP215. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 424515 | Кронштейн R | 1 |
| 01 | 424516 | Кронштейн L | 1 |
| 02 | 424375 | Палец | 2 |
| 03 | 424376 | Кронштейн | 2 |
| 04 | 424378 | Гидроцилиндр | 2 |
| 05 | 424184 | Палец | 2 |
| 06 | 630035 | Шплинт | 8 |
| 07 | 500029 | Болт с шайбой | 2 |
| 07A | 947632 | Болт | 1 |
| 07B | 425551 | Плоская шайба | 1 |
| 08 | 424755 | Защёлка | 1 |
| 09 | 500030 | Болт с шайбой | 4 |
| 09A | 947633 | Болт | 1 |
| 09B | 425551 | Плоская шайба | 1 |
| 10 | 500048 | Болт с шайбой | 6 |
| 10A | 500027 | Болт | 1 |
| 10B | 425551 | Плоская шайба | 1 |
| 11 | 947855 | Гайка | 6 |
| 13 | 500028 | Болт с шайбой | 2 |
| 13A | 947631 | Болт | 1 |
| 13B | 425551 | Плоская шайба | 1 |
| 14 | 947633 | Болт | 2 |
| 16 | 947324 | Плоская шайба | 9 |
| 17 | 947887 | Пружинная шайба | 4 |
| 29 | 424826 | Стойка | 1 |
| 30 | 424527 | Стойка | 1 |
| 31 | 424039 | Концевой вилка(правый) | 2 |
| 32 | 424185 | Палец | 2 |
| 33 | 630005 | Шплинт | 3 |
| 35 | 424832 | Штанга плоский | 2 |
| 36 | 947632 | Болт | 2 |
| 37 | 947327 | Плоская шайба | 2 |
| 100 | 424449 | Крышка | 1 |
| 101 | 424825 | Крышка | 1 |
| 102 | 424465 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP215 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
