Детали радиатора — HITACHI CP215

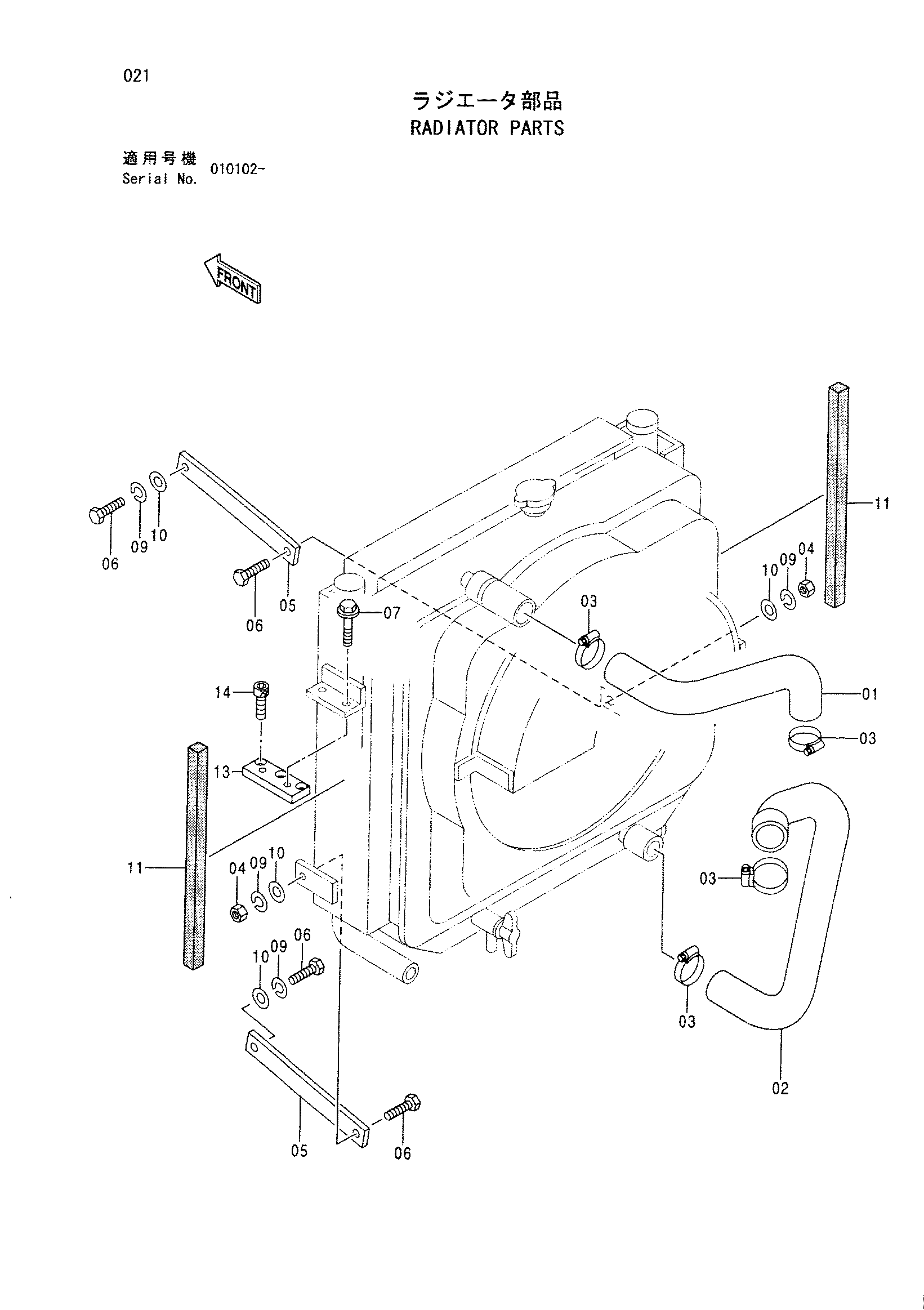

Заводская схема «Детали радиатора» для HITACHI CP215. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 424016 | Водяной шланг | 1 |
| 02 | 424018 | Водяной шланг | 1 |
| 03 | 448186 | Хомут шланга | 4 |
| 04 | 947858 | Гайка | 2 |
| 05 | 424433 | Стойка | 2 |
| 06 | 500123 | Болт | 4 |
| 07 | 500051 | Болт с шайбой | 4 |
| 07A | 947642 | Болт | 1 |
| 07B | 424195 | Плоская шайба | 1 |
| 09 | 947890 | Пружинная шайба | 4 |
| 10 | 947327 | Плоская шайба | 4 |
| 11 | 424423 | Резиновая прокладка | 2 |
| 13 | 424809 | Кронштейн | 2 |
| 14 | 947804 | Болт с внутренним шестигранником | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP215 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
