Электрооборудование (управление) — HITACHI CP215

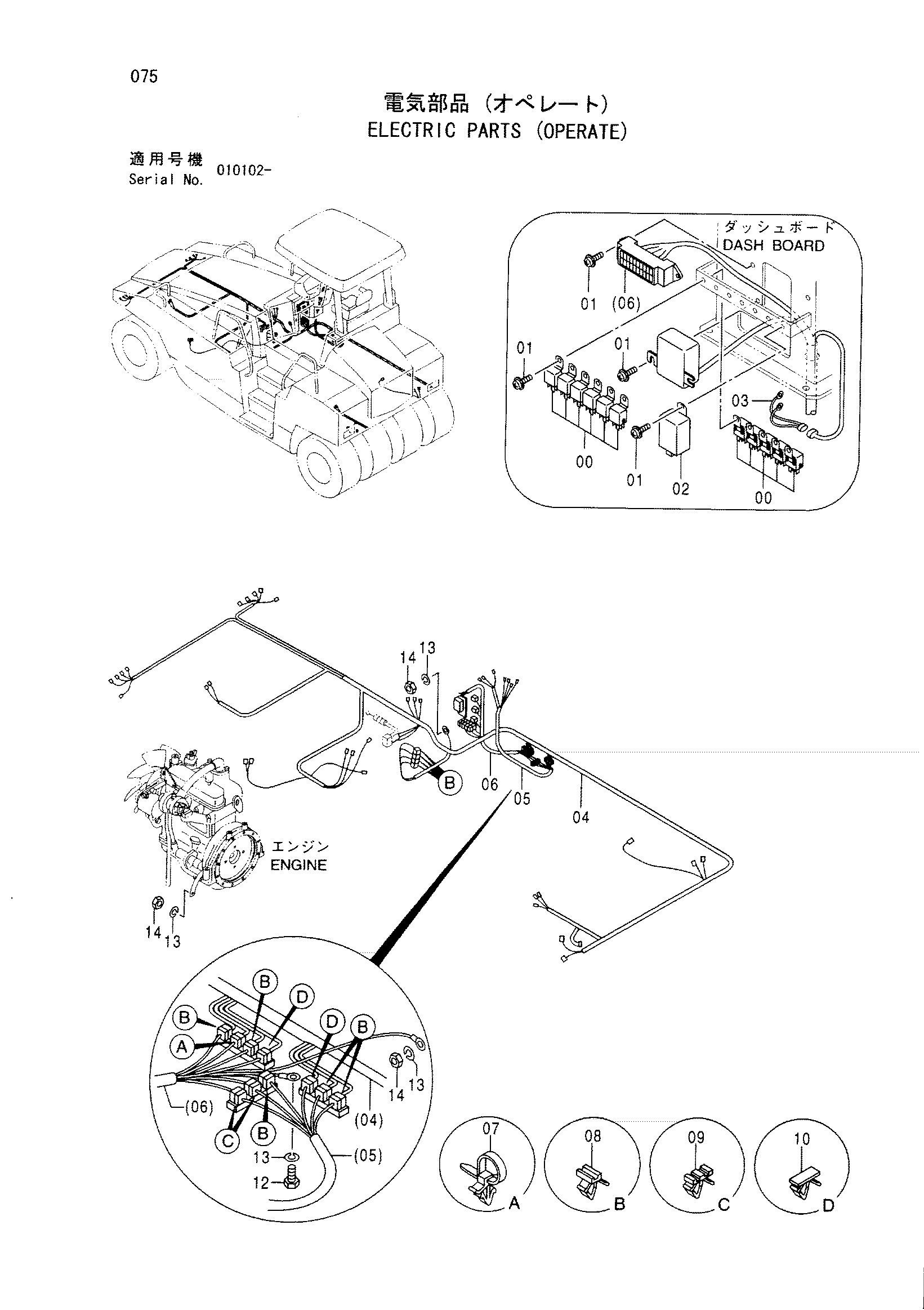

Заводская схема «Электрооборудование (управление)» для HITACHI CP215. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425043 | Реле | 11 |
| 01 | 947823 | Винт с шайбой | 11 |
| 02 | 425042 | Фласхер | 1 |
| 03 | 425006 | Жгут проводов | 1 |
| 04 | 426395 | Жгут проводов | 1 |
| 05 | 426396 | Жгут проводов | 1 |
| 06 | 426397 | Жгут проводов | 1 |
| 06A | 426389 | Предохранитель | 7 |
| 06B | 426390 | Предохранитель | 7 |
| 06C | 426391 | Предохранитель | 2 |
| 07 | 424680 | Зажим | 1 |
| 08 | 424149 | Зажим | 9 |
| 09 | 424427 | Зажим | 2 |
| 10 | 425116 | Зажим | 2 |
| 12 | 500027 | Болт | 1 |
| 13 | 947887 | Пружинная шайба | 4 |
| 14 | 947855 | Гайка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP215 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
