Тормоз детали — HITACHI CP215

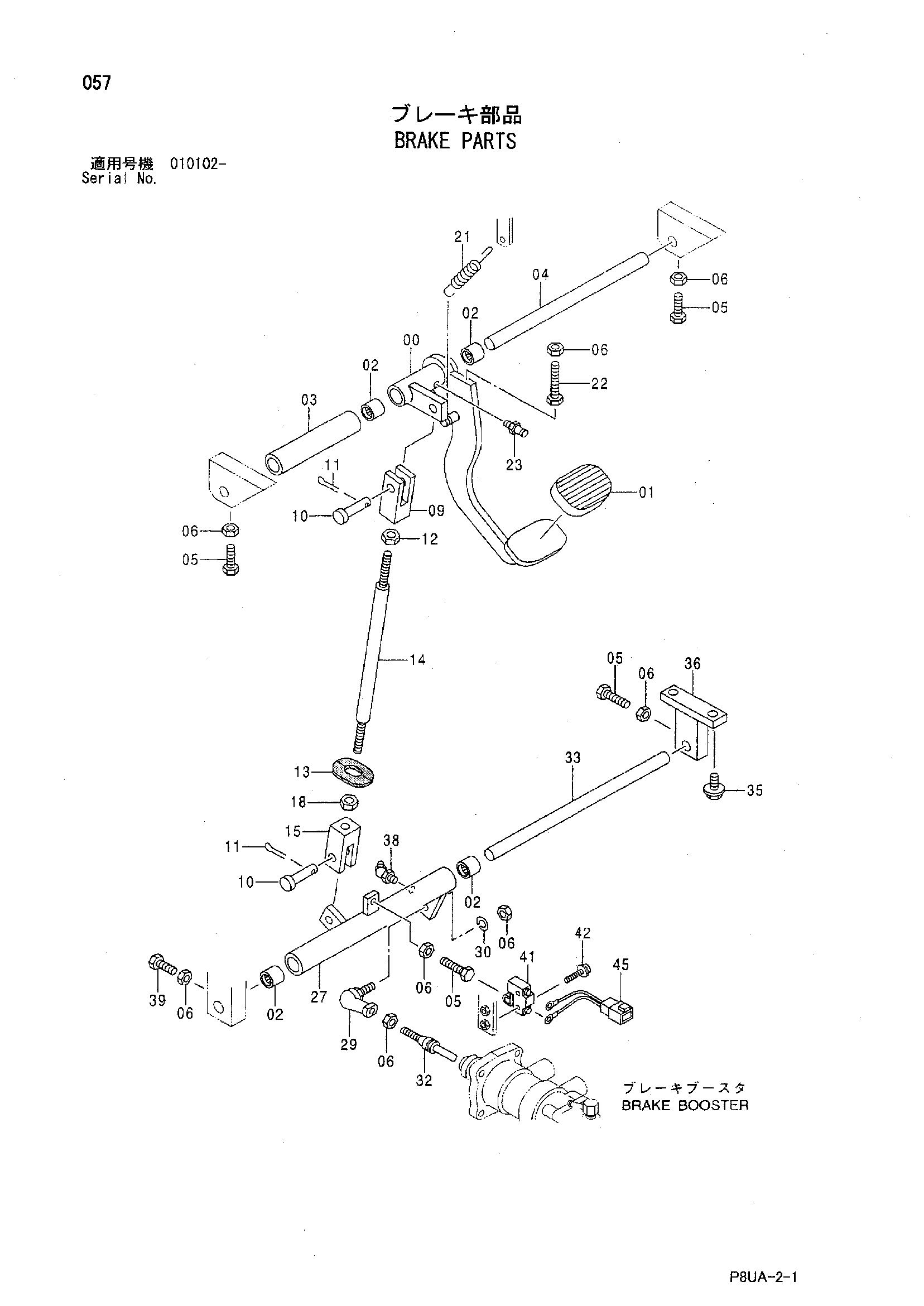

Заводская схема «Тормоз детали» для HITACHI CP215. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 424173 | Педаль | 1 |
| 01 | 424151 | Крышка | 1 |
| 02 | 424027 | Игольчатый подшипник | 4 |
| 03 | 424329 | Проставка | 1 |
| 04 | 424133 | Палец | 1 |
| 05 | 424216 | Болт | 4 |
| 06 | 947855 | Гайка | 8 |
| 09 | 424040 | Концевой вилка(правый) | 1 |
| 10 | 424186 | Палец | 2 |
| 11 | 630012 | Палец сприт | 2 |
| 12 | 947857 | Гайка | 1 |
| 13 | 424156 | Резиновая прокладка | 1 |
| 14 | 424327 | Шток | 1 |
| 15 | 424041 | Концевой вилка(левый) | 1 |
| 18 | 424212 | Гайка L | 1 |
| 21 | 424015 | Пружина растяжения | 1 |
| 22 | 424217 | Болт | 1 |
| 23 | 310001 | Пресс-маслёнка | 1 |
| 27 | 424497 | Рычаг | 1 |
| 29 | 928066 | Шарнир | 1 |
| 30 | 947887 | Пружинная шайба | 1 |
| 32 | 424328 | Шток | 1 |
| 33 | 424330 | Палец | 1 |
| 35 | 500051 | Болт с шайбой | 2 |
| 35A | 947642 | Болт | 1 |
| 35B | 424195 | Плоская шайба | 1 |
| 36 | 426352 | Кронштейн | 1 |
| 38 | 310040 | Пресс-маслёнка | 1 |
| 39 | 947632 | Болт | 1 |
| 41 | 424112 | Выключатель концевой | 1 |
| 42 | 424197 | Винт с шайбой | 2 |
| 45 | 425006 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP215 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
