Навес — HITACHI CP215

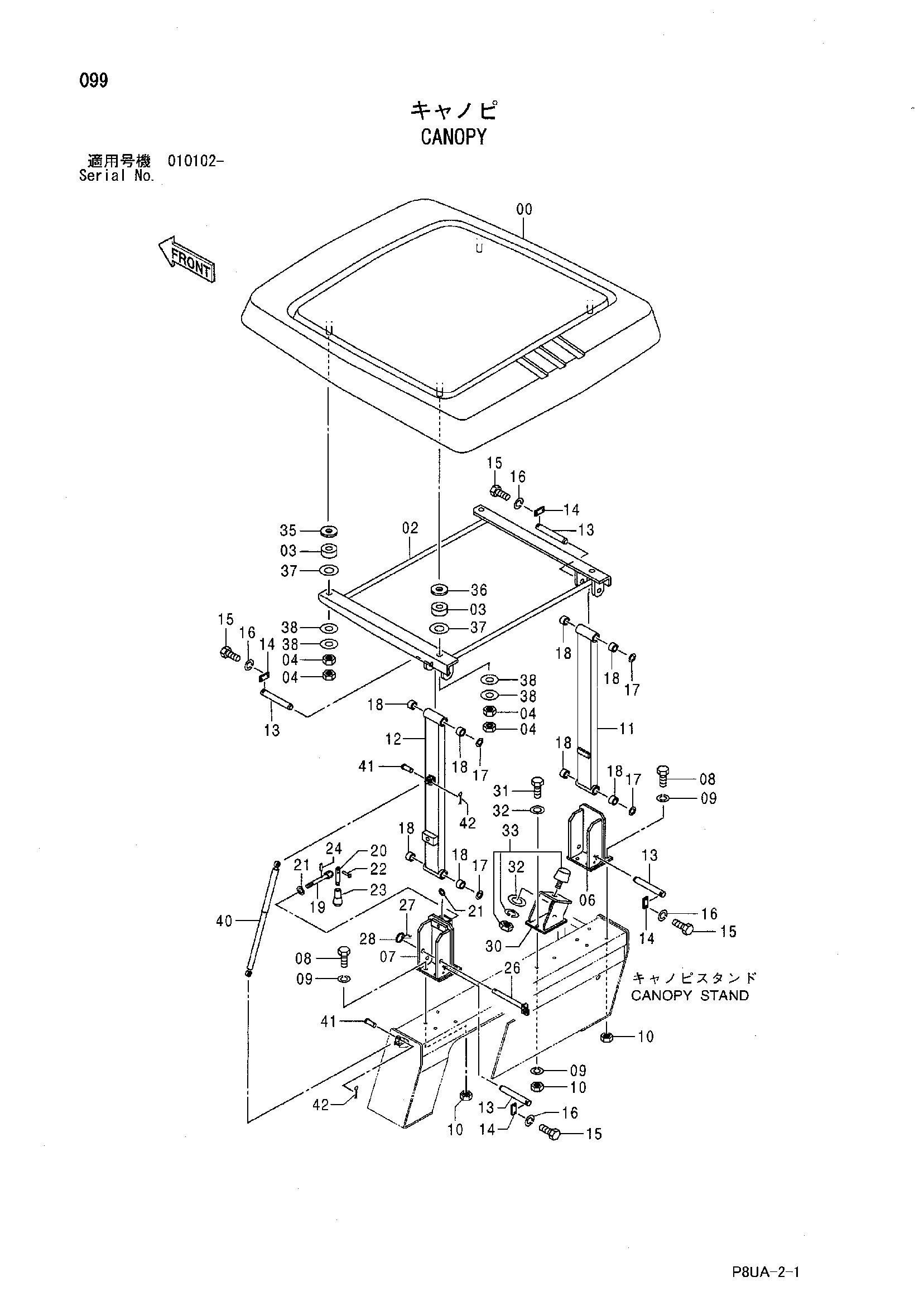

Заводская схема «Навес» для HITACHI CP215. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 424525 | Рооф | 1 |
| 02 | 426425 | Опора | 1 |
| 03 | 434625 | Манжета | 4 |
| 04 | 947857 | Гайка | 8 |
| 06 | 426426 | Кронштейн R | 1 |
| 07 | 426427 | Кронштейн L | 1 |
| 08 | 500056 | Болт | 8 |
| 09 | 947888 | Пружинная шайба | 10 |
| 10 | 947856 | Гайка | 10 |
| 11 | 426318 | Опора (правый) | 1 |
| 12 | 426319 | Опора (левый) | 1 |
| 13 | 424401 | Палец | 4 |
| 14 | 426410 | Стопорная пластина | 4 |
| 15 | 947619 | Болт | 8 |
| 16 | 606020 | Пружинная шайба | 8 |
| 17 | 424738 | Шайба тонгуед | 4 |
| 18 | 424402 | Втулка | 8 |
| 19 | 424399 | Болт | 1 |
| 20 | 435339 | Рычаг | 1 |
| 21 | 947327 | Плоская шайба | 2 |
| 22 | 438349 | Заклёпка | 1 |
| 23 | 438336 | Ручка | 1 |
| 24 | 424043 | Пружинный штифт | 1 |
| 26 | 426345 | Палец | 1 |
| 27 | 438583 | Стопорный палец | 1 |
| 28 | 438470 | Шпонка: кольцо | 1 |
| 30 | 426428 | Кронштейн | 1 |
| 31 | 947643 | Болт | 2 |
| 32 | 947325 | Плоская шайба | 3 |
| 33 | 438261 | Ограничитель | 1 |
| 35 | 424403 | Проставка | 2 |
| 36 | 424404 | Проставка | 2 |
| 37 | 434624 | Шайба | 4 |
| 38 | 947326 | Плоская шайба | 8 |
| 40 | 426364 | Гидроцилиндр | 1 |
| 41 | 426403 | Палец | 2 |
| 42 | 630035 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP215 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
