Каталог запчастей HITACHI
Двигатель — HITACHI CP215

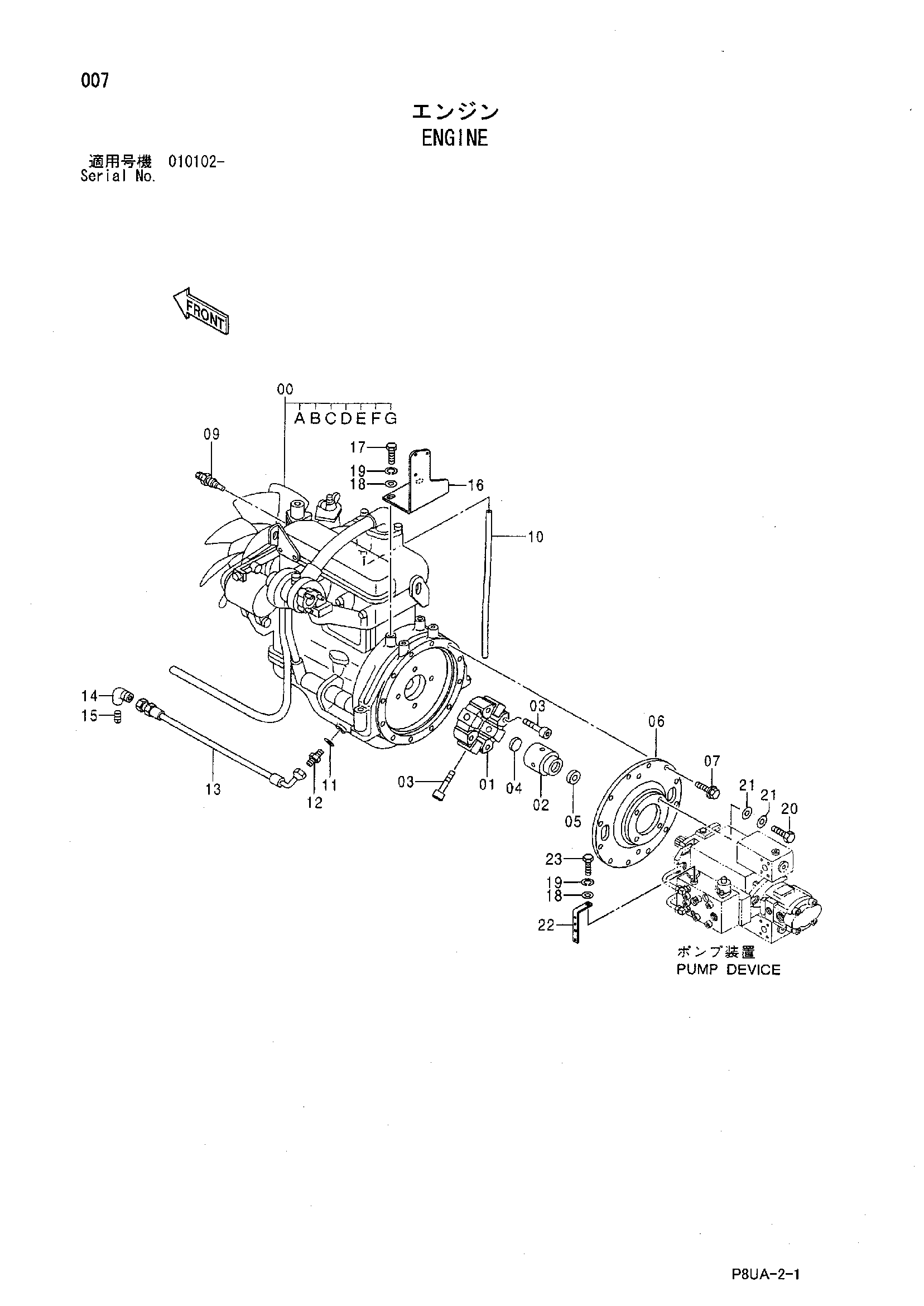

Заводская схема «Двигатель» для HITACHI CP215. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 426406 | Двигатель | 1 |
| 00A | 424732 | Ремень V (1=2 детали) | 1 |
| 00B | 424655 | Фильтр масляный (основной) | 1 |
| 00C | 424690 | Фильтр масляный (бйпасс) | 1 |
| 00D | 424691 | Топливный фильтр | 1 |
| 00E | 424662 | Выключатель давление | 1 |
| 00F | 424731 | Выключатель тхермометер | 1 |
| 00G | 424704 | Генератор | 1 |
| 01 | 438482 | Муфта | 1 |
| 02 | 424239 | Втулка | 1 |
| 03 | 508065 | Болт с внутренним шестигранником | 8 |
| 04 | 438483 | Пробка | 1 |
| 05 | 424026 | Масляное уплотнение | 1 |
| 06 | 424227 | Крышка | 1 |
| 07 | 500029 | Болт с шайбой | 12 |
| 07A | 947632 | Болт | 1 |
| 07B | 425551 | Плоская шайба | 1 |
| 09 | 424941 | Блок (термостатический измеритель) | 1 |
| 10 | 424420 | Виниловый шланг | 1 |
| 11 | 424193 | Манжета | 1 |
| 12 | 424318 | Адаптер | 1 |
| 13 | 424302 | Шланг | 1 |
| 14 | 424317 | Угловой штуцер | 1 |
| 15 | 947392 | Пробка | 1 |
| 16 | 426400 | Кронштейн | 1 |
| 17 | 947631 | Болт | 2 |
| 18 | 947324 | Плоская шайба | 3 |
| 19 | 947887 | Пружинная шайба | 3 |
| 20 | 500194 | Болт | 4 |
| 21 | 424195 | Шайба | 8 |
| 22 | 426243 | Кронштейн | 1 |
| 23 | 500027 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP215 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
