Топливный бак — HITACHI CP215

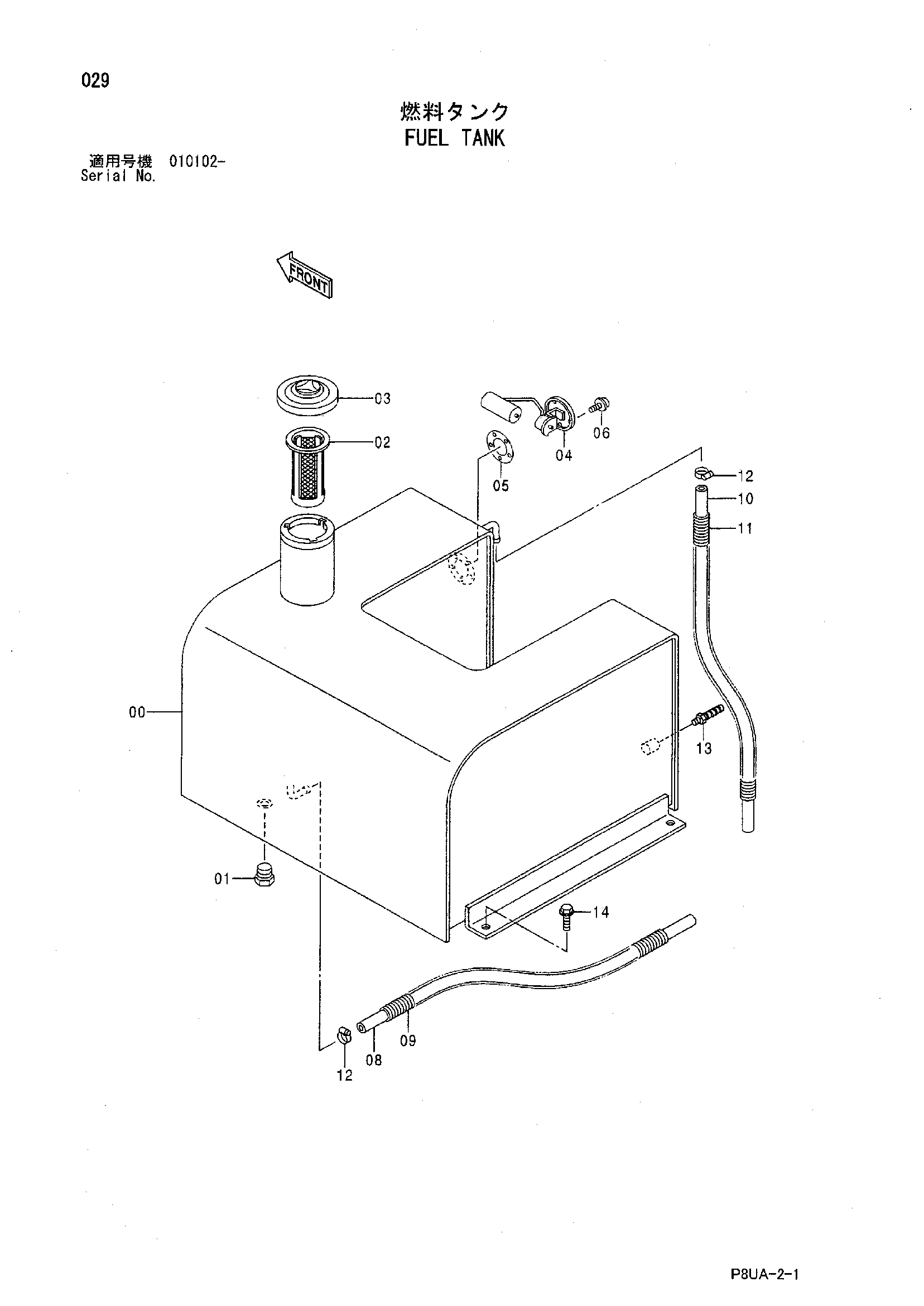

Заводская схема «Топливный бак» для HITACHI CP215. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 426415 | Топливный бак | 1 |
| 01 | 425055 | Пробка | 1 |
| 02 | 424038 | Фильтр | 1 |
| 03 | 424158 | Колпачок | 1 |
| 04 | 424304 | Поплавок | 1 |
| 05 | 424120 | Манжета | 1 |
| 06 | 947819 | Винт с шайбой | 5 |
| 08 | 947285 | Топливный шланг | 1 |
| 09 | 424357 | Трубка | 1 |
| 10 | 947285 | Топливный шланг | 1 |
| 11 | 424358 | Трубка | 1 |
| 12 | 424172 | Хомут шланга | 2 |
| 13 | 947456 | Штуцер шланг | 1 |
| 14 | 500193 | Болт с шайбой | 4 |
| 14A | 947643 | Болт | 1 |
| 14B | 424195 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP215 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
