Опора двигателя — HITACHI CP215

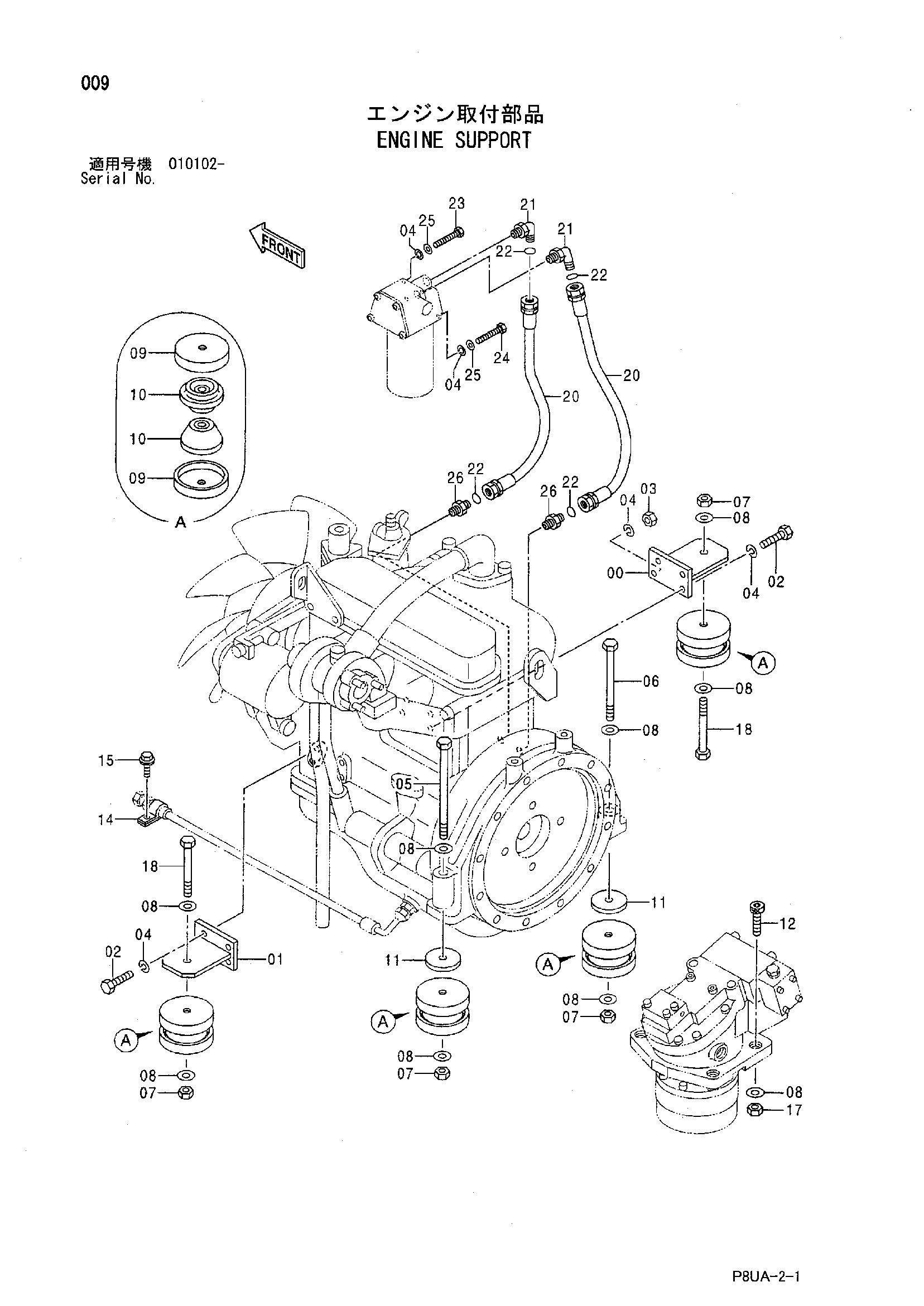

Заводская схема «Опора двигателя» для HITACHI CP215. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 424487 | Кронштейн | 1 |
| 01 | 424488 | Кронштейн | 1 |
| 02 | 424213 | Болт | 7 |
| 03 | 947870 | Гайка | 1 |
| 04 | 947887 | Пружинная шайба | 12 |
| 05 | 424053 | Болт | 1 |
| 06 | 424211 | Болт | 1 |
| 07 | 570008 | Гайка | 4 |
| 08 | 424196 | Шайба | 16 |
| 09 | 438487 | Ограничитель | 8 |
| 10 | 438486 | Резиновая прокладка | 8 |
| 11 | 435664 | Ограничитель | 2 |
| 12 | 424744 | Болт с внутренним шестигранником | 8 |
| 14 | 424659 | Зажим | 1 |
| 15 | 500048 | Болт с шайбой | 1 |
| 15A | 500027 | Болт | 1 |
| 15B | 425551 | Плоская шайба | 1 |
| 17 | 947858 | Гайка | 8 |
| 18 | 439765 | Болт | 2 |
| 20 | 426429 | Шланг | 2 |
| 21 | 426213 | Угловой штуцер | 2 |
| 21A | 426142 | Уплотнительное кольцо | 1 |
| 22 | 426182 | Уплотнительное кольцо | 4 |
| 23 | 500055 | Болт | 2 |
| 24 | 500045 | Болт | 2 |
| 25 | 947324 | Плоская шайба | 4 |
| 26 | 426392 | Адаптер | 2 |
| 26A | 426142 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP215 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
