Передний детали (3) — HITACHI CP215

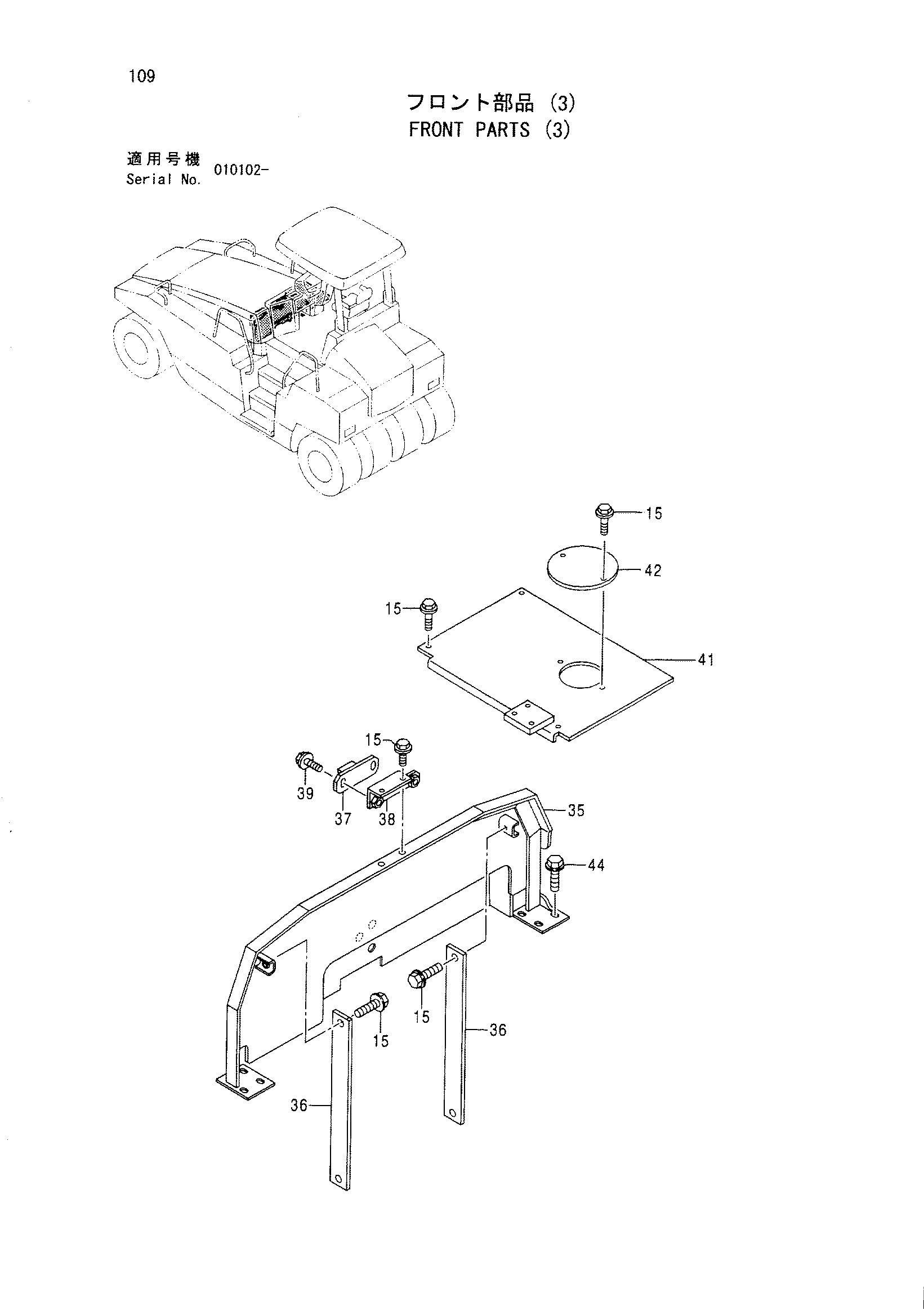

Заводская схема «Передний детали (3)» для HITACHI CP215. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 15 | 500028 | Болт с шайбой | 11 |
| 15A | 947631 | Болт | 1 |
| 15B | 425551 | Плоская шайба | 2 |
| 35 | 426418 | Опора | 1 |
| 36 | 426408 | Стойка | 2 |
| 37 | 424762 | Защёлка | 1 |
| 38 | 424763 | Кронштейн | 1 |
| 39 | 500029 | Болт с шайбой | 2 |
| 39A | 947632 | Болт | 1 |
| 39B | 425551 | Плоская шайба | 1 |
| 41 | 424507 | Крышка | 1 |
| 42 | 424421 | Пластина | 1 |
| 43 | 426412 | Стойка | 1 |
| 44 | 500048 | Болт с шайбой | 6 |
| 44A | 500027 | Болт | 1 |
| 44B | 425551 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP215 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
