Тормоз трубопроводы — HITACHI CP215

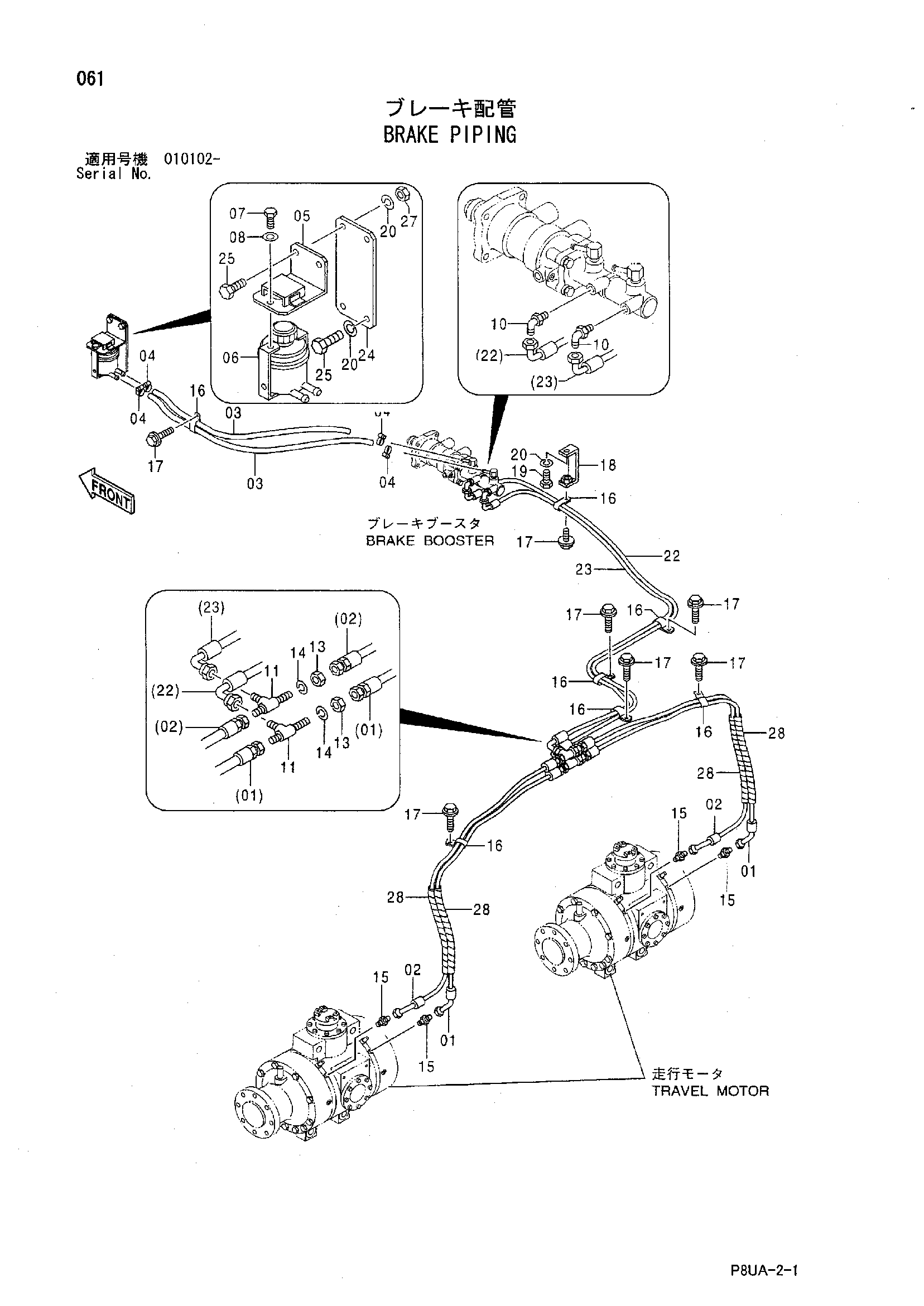

Заводская схема «Тормоз трубопроводы» для HITACHI CP215. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 424096 | Шланг | 2 |
| 02 | 424307 | Шланг | 2 |
| 03 | 424144 | Шланг | 2 |
| 04 | 424172 | Зажим шланг | 4 |
| 05 | 424500 | Кронштейн | 1 |
| 06 | 424057 | Гидробак | 1 |
| 07 | 947607 | Болт | 2 |
| 08 | 947886 | Пружинная шайба | 2 |
| 10 | 424047 | Угловой штуцер | 2 |
| 10A | 438402 | Уплотнительное кольцо | 1 |
| 11 | 424294 | Тройник | 2 |
| 13 | 424084 | Гайка | 2 |
| 14 | 947888 | Пружинная шайба | 2 |
| 15 | 430391 | Адаптер | 4 |
| 16 | 424069 | Зажим | 7 |
| 17 | 500048 | Болт с шайбой | 7 |
| 17A | 500027 | Болт | 1 |
| 17B | 425551 | Плоская шайба | 1 |
| 18 | 424610 | Кронштейн | 1 |
| 19 | 500027 | Болт | 1 |
| 20 | 947887 | Пружинная шайба | 5 |
| 22 | 424385 | Шланг | 1 |
| 23 | 424384 | Шланг | 1 |
| 24 | 424386 | Пластина | 1 |
| 25 | 500043 | Болт | 4 |
| 27 | 947855 | Гайка | 2 |
| 28 | 424651 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP215 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
