Электрооборудование (передний) — HITACHI CP215

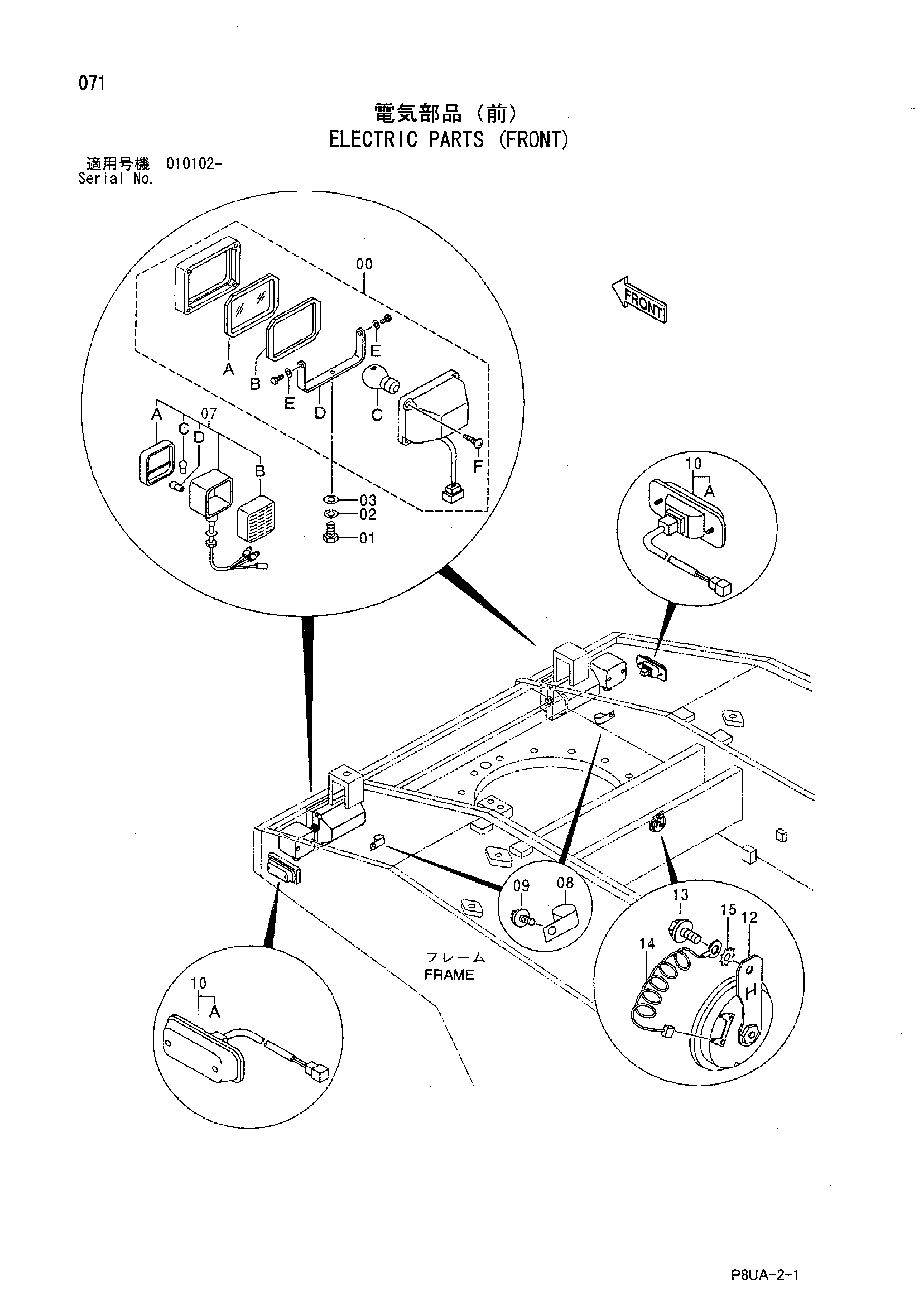

Заводская схема «Электрооборудование (передний)» для HITACHI CP215. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 424287 | Фара | 2 |
| 00A | 424695 | Рассеиватель | 1 |
| 00B | 424705 | Прокладка | 1 |
| 00C | 424696 | Лампа (62/62W) | 1 |
| 00D | 424697 | Стойка | 1 |
| 00E | 424698 | Шайба | 2 |
| 00F | 424699 | Винт | 4 |
| 01 | 500163 | Болт | 2 |
| 02 | 947888 | Пружинная шайба | 2 |
| 03 | 947325 | Плоская шайба | 2 |
| 07 | 424130 | Фонарь передний | 2 |
| 07A | 424679 | Рассеиватель | 1 |
| 07B | 424678 | Рассеиватель | 1 |
| 07C | 424675 | Лампа (25W) | 1 |
| 07D | 424654 | Лампа (12W) | 1 |
| 08 | 424070 | Зажим | 2 |
| 09 | 500048 | Болт с шайбой | 2 |
| 09A | 500027 | Болт | 1 |
| 09B | 425551 | Плоская шайба | 1 |
| 10 | 424290 | Фонарь боковой | 2 |
| 10A | 424703 | Лампа (6W) | 1 |
| 12 | 424071 | Звуковой сигнал | 1 |
| 13 | 947623 | Болт с шайбой | 1 |
| 13A | 947680 | Болт | 1 |
| 13B | 947323 | Плоская шайба | 1 |
| 14 | 424107 | Жгут проводов | 1 |
| 15 | 438560 | Шайба зуб | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP215 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
