Трубопроводы системы орошения — HITACHI CP215

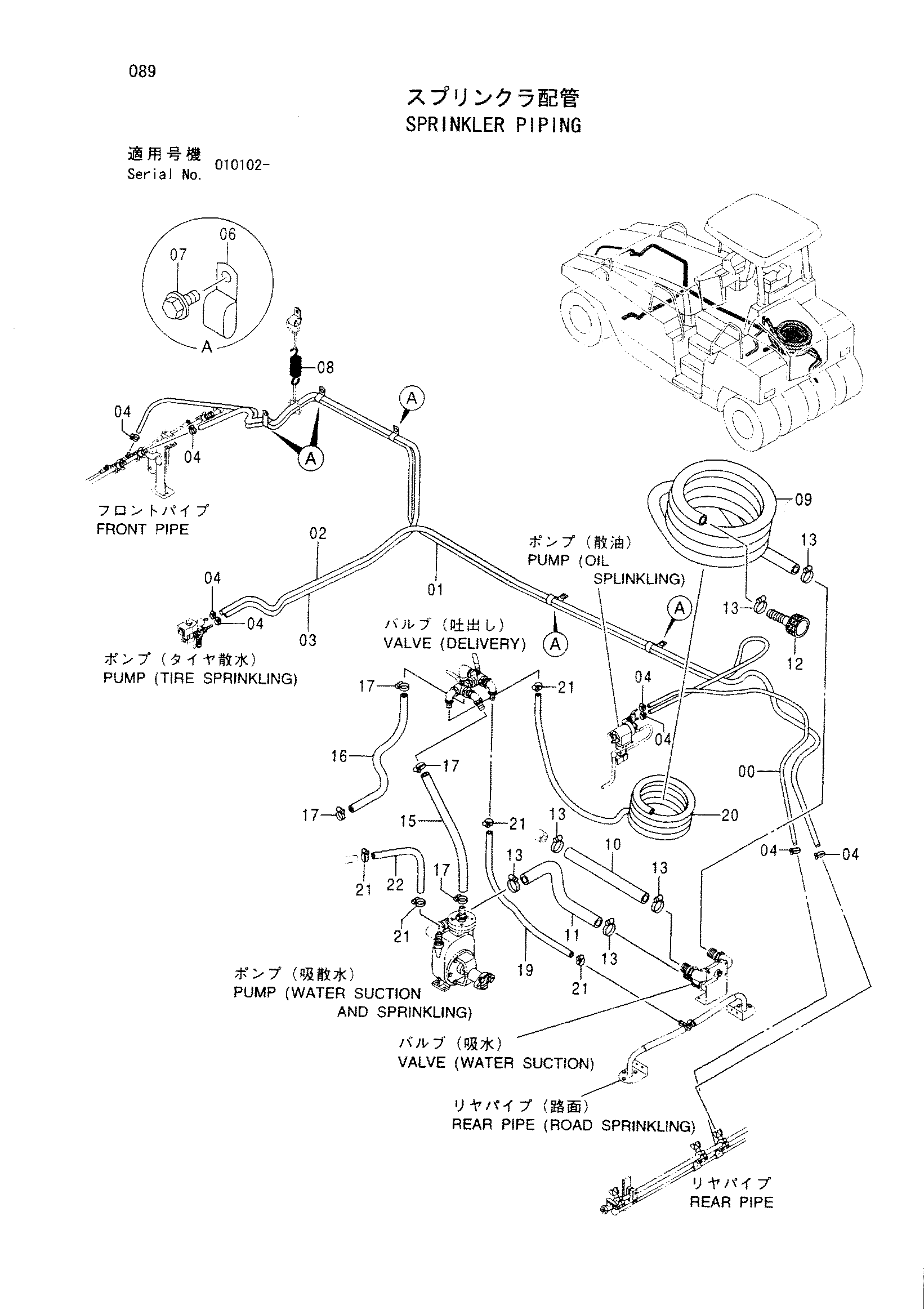

Заводская схема «Трубопроводы системы орошения» для HITACHI CP215. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 424342 | Виниловый шланг | 1 |
| 01 | 424342 | Виниловый шланг | 1 |
| 02 | 947279 | Виниловый шланг | 1 |
| 03 | 947279 | Виниловый шланг | 1 |
| 04 | 313060 | Хомут шланга | 8 |
| 06 | 424069 | Зажим | 5 |
| 07 | 500048 | Болт с шайбой | 5 |
| 07A | 500027 | Болт | 1 |
| 07B | 425551 | Плоская шайба | 1 |
| 08 | 424153 | Пружина растяжения | 1 |
| 09 | 439443 | Шланг | 1 |
| 10 | 439510 | Шланг | 1 |
| 11 | 439510 | Шланг | 1 |
| 12 | 439442 | Сетчатый фильтр | 1 |
| 13 | 448186 | Хомут шланга | 6 |
| 15 | 424349 | Виниловый шланг | 1 |
| 16 | 424349 | Виниловый шланг | 1 |
| 17 | 424020 | Хомут шланга | 4 |
| 19 | 947283 | Виниловый шланг | 1 |
| 20 | 947283 | Шланг | 1 |
| 21 | 424167 | Хомут шланга | 5 |
| 22 | 424440 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP215 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
