Клапан (водяной всасывание) — HITACHI CP215

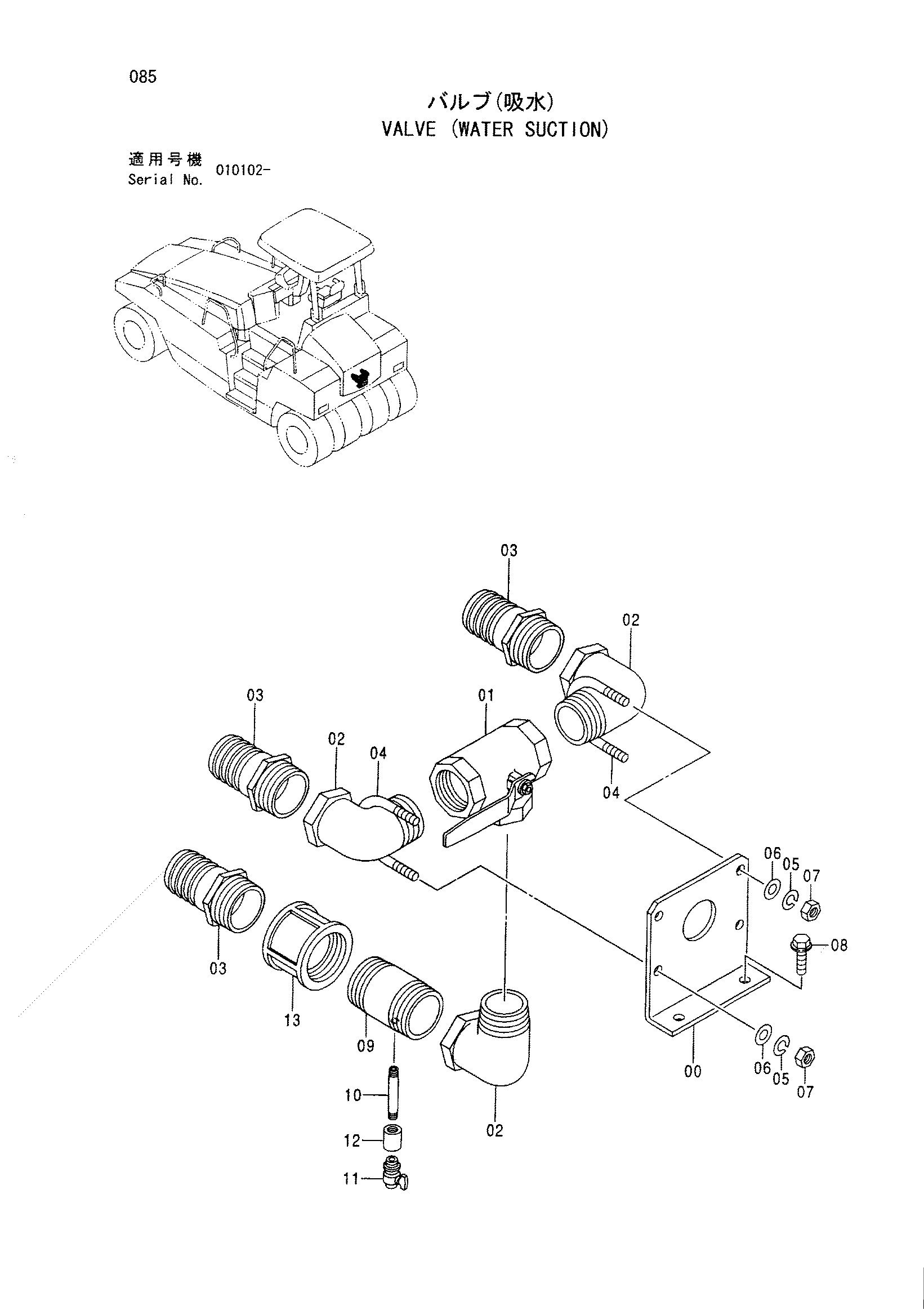

Заводская схема «Клапан (водяной всасывание)» для HITACHI CP215. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 424811 | Кронштейн | 1 |
| 01 | 439463 | Шаровой клапан | 1 |
| 02 | 439220 | Угловой штуцер | 3 |
| 03 | 947459 | Штуцер шланг | 3 |
| 04 | 424249 | U-образный болт | 2 |
| 05 | 947887 | Пружинная шайба | 4 |
| 06 | 947324 | Плоская шайба | 4 |
| 07 | 947855 | Гайка | 4 |
| 08 | 500029 | Болт с шайбой | 2 |
| 08A | 947632 | Болт | 1 |
| 08B | 425551 | Плоская шайба | 1 |
| 09 | 424425 | Адаптер | 1 |
| 10 | 424426 | Адаптер | 1 |
| 11 | 439206 | П-кокк | 1 |
| 12 | 947999 | Разъём | 1 |
| 13 | 947424 | Разъём | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP215 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
