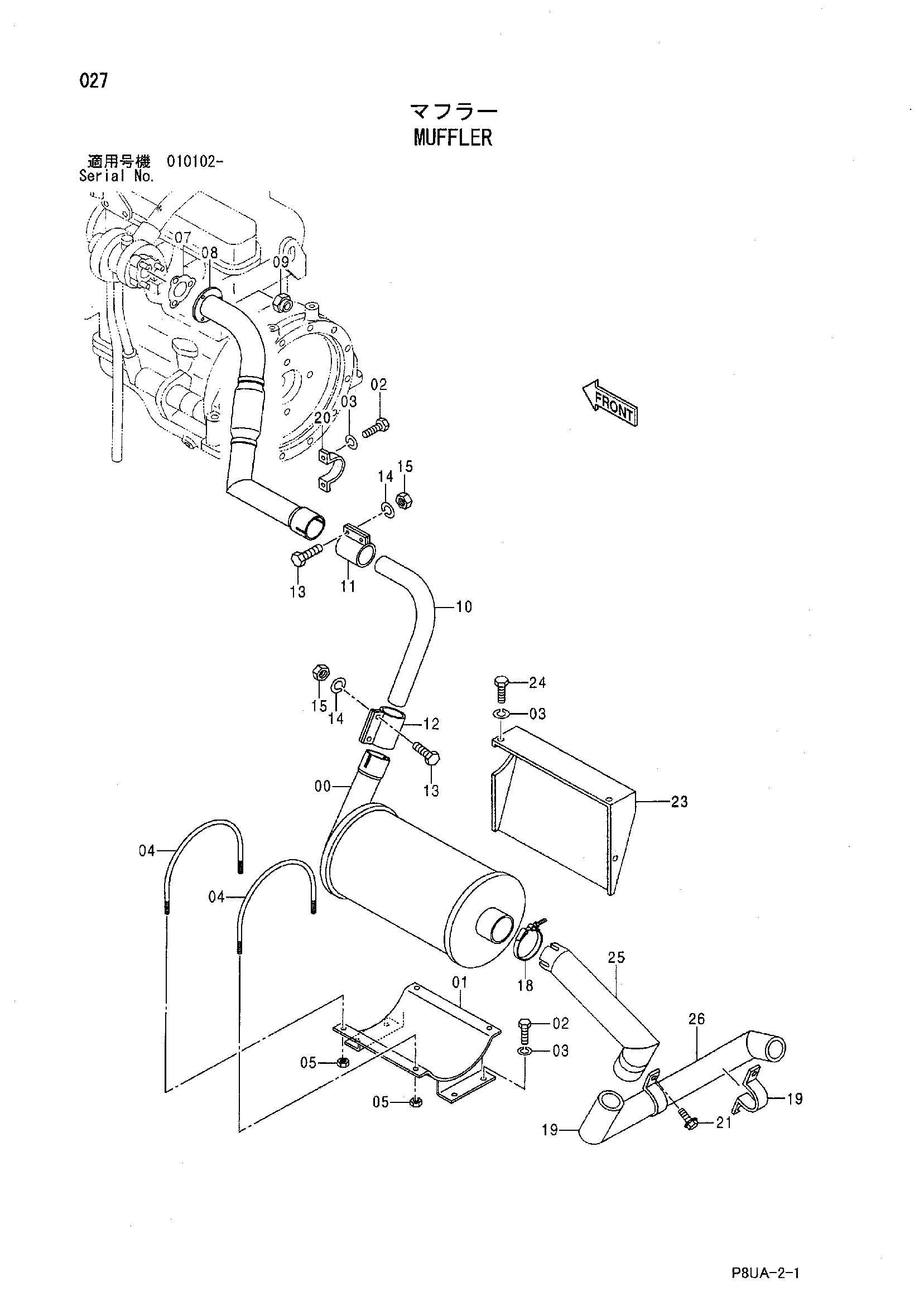

Глушитель — HITACHI CP215
Заводская схема «Глушитель» для HITACHI CP215. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425818 | Глушитель | 1 |
| 01 | 426422 | Кронштейн | 1 |
| 02 | 500043 | Болт | 6 |
| 03 | 947887 | Пружинная шайба | 9 |
| 04 | 426122 | U-образный болт | 2 |
| 05 | 947855 | Гайка | 8 |
| 07 | 424114 | Прокладка | 1 |
| 08 | 424459 | Выпускная труба | 1 |
| 09 | 424105 | U-образная гайка | 3 |
| 10 | 424238 | Выпускная труба | 1 |
| 11 | 424142 | Хомут | 1 |
| 12 | 424087 | Хомут | 1 |
| 13 | 500194 | Болт | 4 |
| 14 | 947888 | Пружинная шайба | 4 |
| 15 | 947856 | Гайка | 4 |
| 18 | 424822 | Хомут шланга | 1 |
| 19 | 424643 | Хомут трубки | 2 |
| 20 | 424023 | Хомут трубки | 1 |
| 21 | 500048 | Болт: с шайбой | 4 |
| 21A | 500027 | Болт | 1 |
| 21B | 425551 | Плоская шайба | 1 |
| 23 | 424226 | Крышка | 1 |
| 24 | 500027 | Болт | 3 |
| 25 | 424538 | Выпускная труба | 1 |
| 26 | 424539 | Выпускная труба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP215 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
