Гидроцилиндр рулевого управления — HITACHI CP210

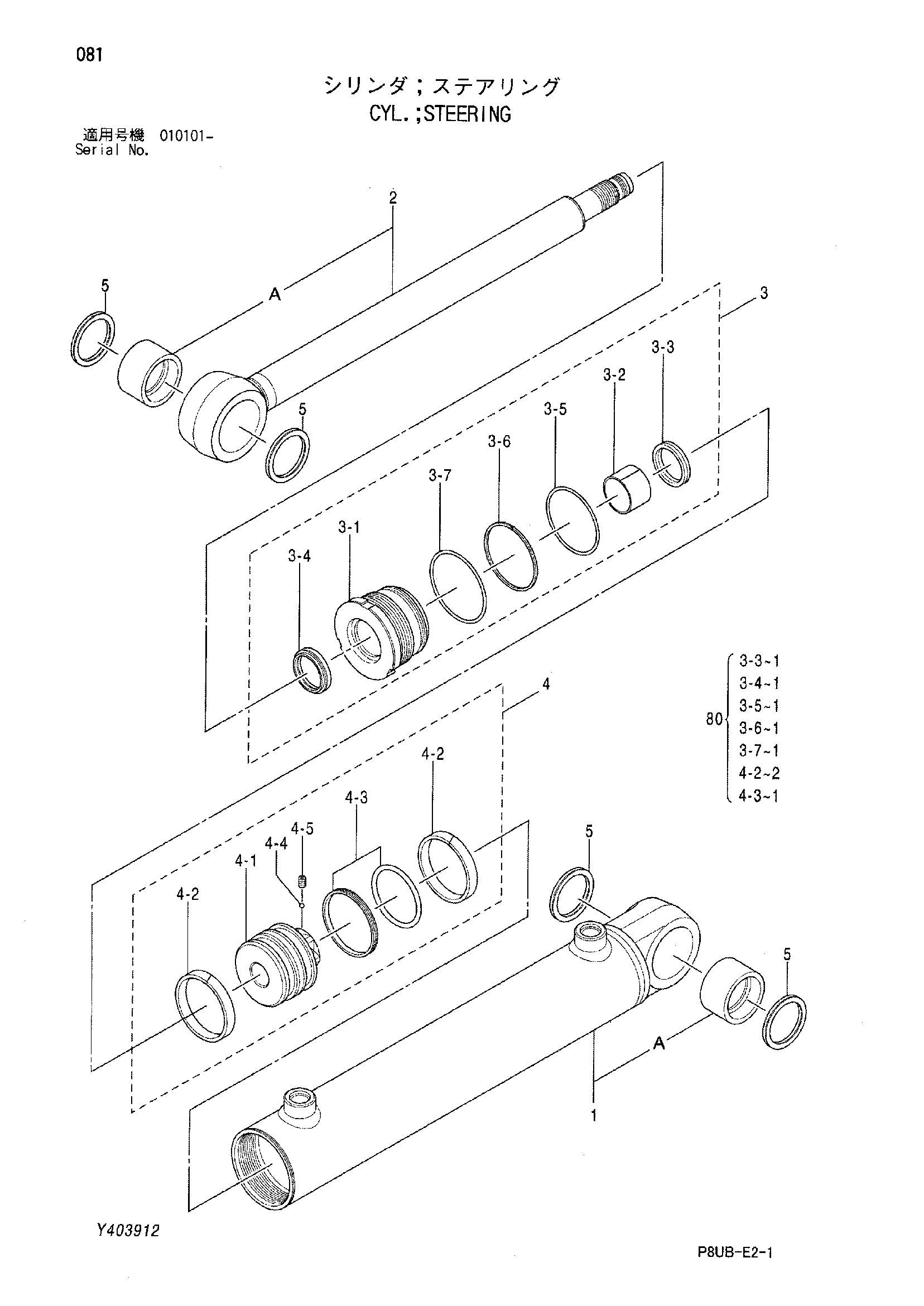

Заводская схема «Гидроцилиндр рулевого управления» для HITACHI CP210. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 424267 | Гидроцилиндр рулевого управления | 1 | |
| 1 | 424267-10 | Труба гидроцилиндра | 1 |
| 1A | 424267-11 | Втулка | 1 |
| 2 | 424267-20 | Шток поршня | 1 |
| 2A | 424267-11 | Втулка | 1 |
| 3 | 424267-30 | Головка гидроцилиндра в сборе | 1 |
| 3-1 | 424267-31 | Головка гидроцилиндра | 1 |
| 3-2 | 425460-32 | Втулка | 1 |
| 3-3 | 425460-33 | U-образная манжета | 1 |
| 3-4 | 425460-34 | Грязесъёмное кольцо | 1 |
| 3-5 | 424267-32 | Уплотнительное кольцо | 1 |
| 3-6 | 424267-33 | Опорное кольцо | 1 |
| 3-7 | 426051-37 | Уплотнительное кольцо | 1 |
| 4 | 424267-40 | Поршень в сборе | 1 |
| 4-1 | 424267-41 | Поршень | 1 |
| 4-2 | 424267-42 | Направляющее кольцо | 2 |
| 4-3 | 424267-43 | Уплотнительное кольцо | 1 |
| 4-4 | 425460-44 | Стальной шарик | 1 |
| 4-5 | 425460-45 | Установочный винт | 1 |
| 5 | 425126-50 | Пылезащитное уплотнение | 4 |
| 80 | 426481 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP210 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
