Топливный бак — HITACHI CP210

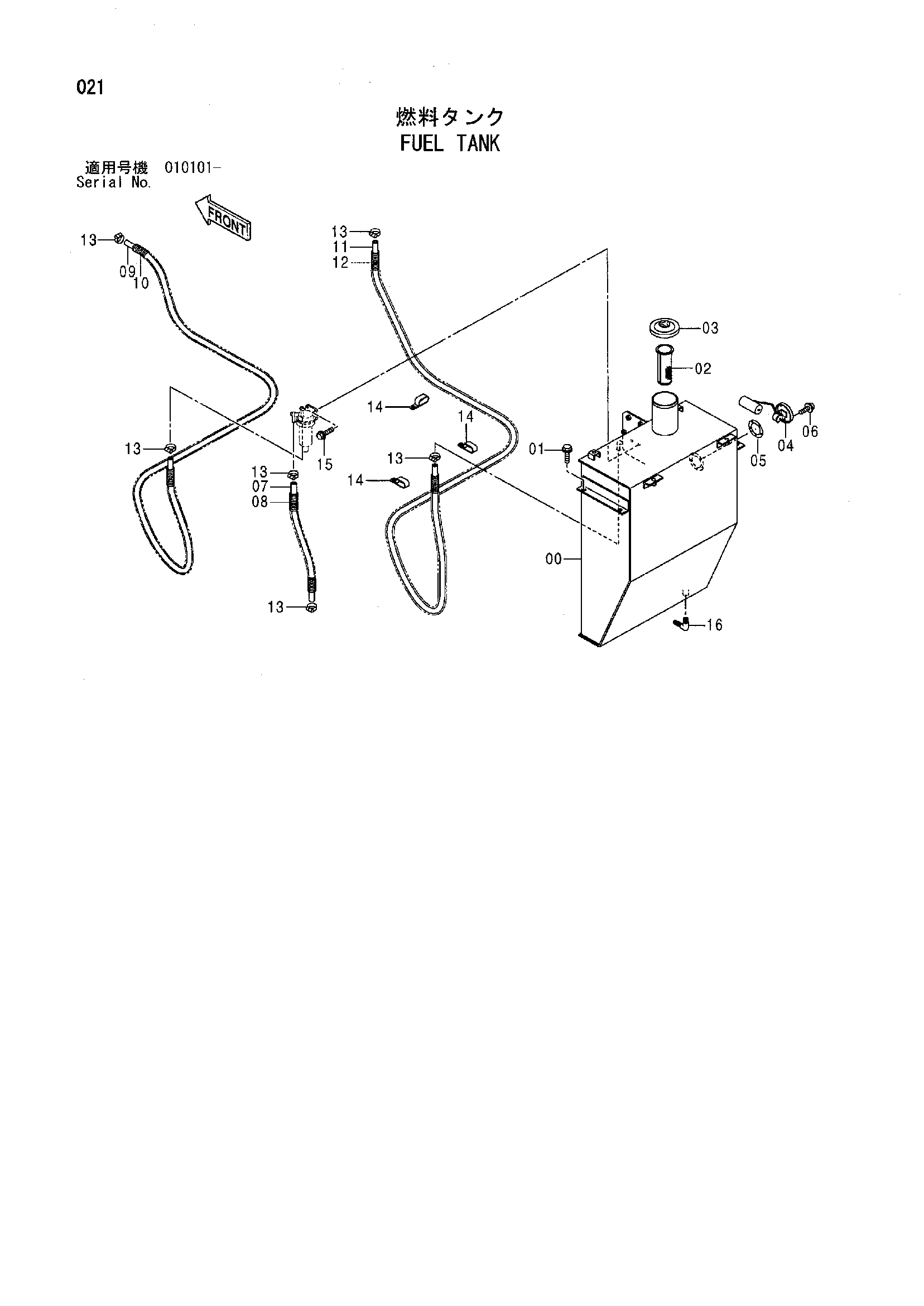

Заводская схема «Топливный бак» для HITACHI CP210. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 426296 | Топливный бак | 1 |
| 01 | 500193 | Болт с шайбой | 4 |
| 02 | 424038 | Фильтр | 1 |
| 03 | 424158 | Колпачок | 1 |
| 04 | 424978 | Поплавок | 1 |
| 05 | 424120 | Манжета | 1 |
| 06 | 439860 | Винт с шайбой | 5 |
| 07 | 947285 | Топливный шланг | 1 |
| 08 | 424357 | Трубка | 1 |
| 09 | 947285 | Топливный шланг | 1 |
| 10 | 424357 | Трубка | 1 |
| 11 | 947285 | Топливный шланг | 1 |
| 12 | 424357 | Трубка | 1 |
| 13 | 313060 | Хомут шланга | 6 |
| 14 | 424954 | Зажим | 3 |
| 15 | 947624 | Болт с шайбой | 2 |
| 16 | 426284 | Шланг штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP210 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
