Трубопроводы рулевого управления — HITACHI CP210

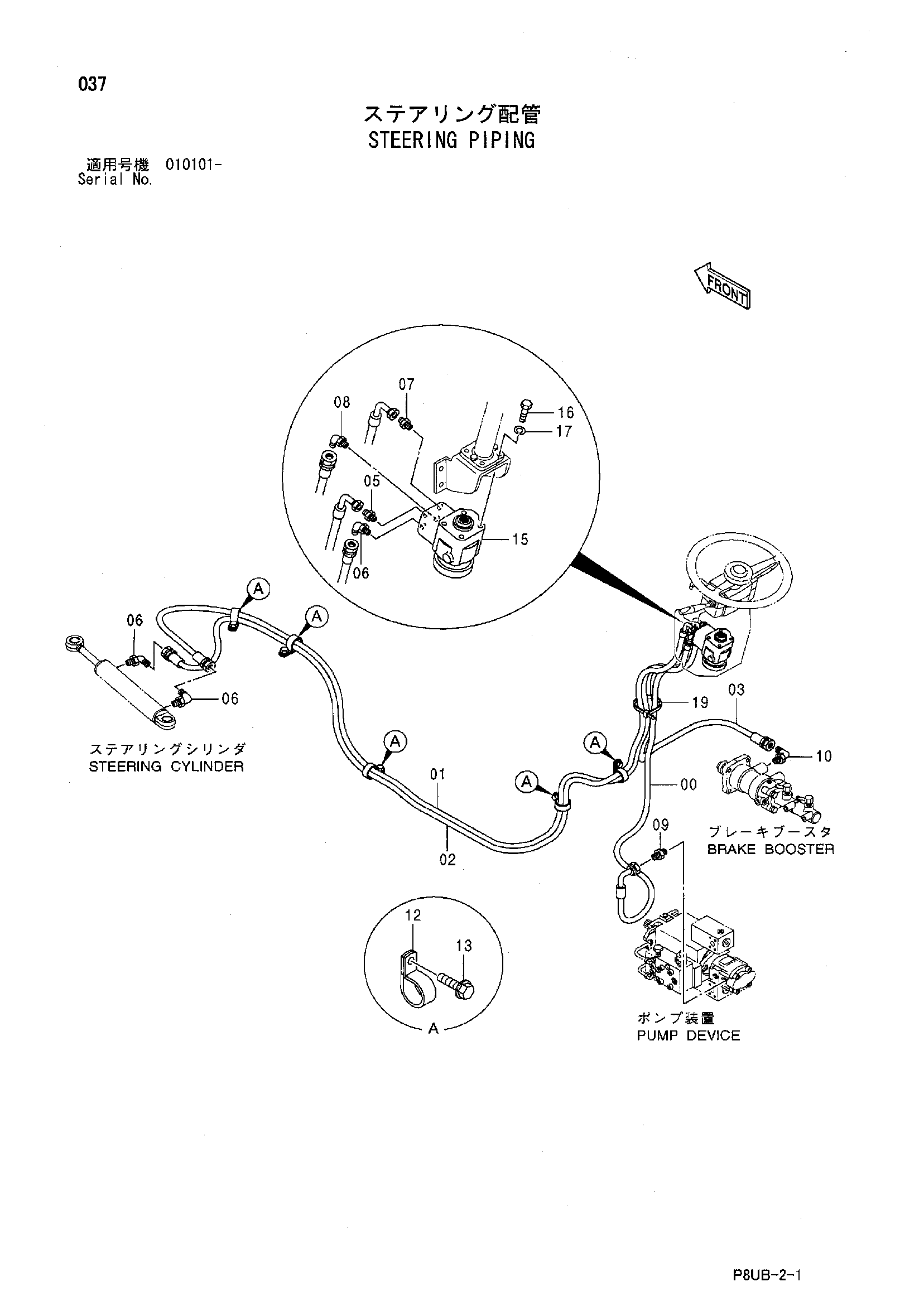

Заводская схема «Трубопроводы рулевого управления» для HITACHI CP210. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 424138 | Шланг | 1 |
| 01 | 424145 | Шланг | 1 |
| 02 | 424137 | Шланг | 1 |
| 03 | 424104 | Шланг | 1 |
| 05 | 424076 | Адаптер | 1 |
| 05A | 947519 | Уплотнительное кольцо | 1 |
| 06 | 424048 | Угловой штуцер | 3 |
| 06A | 947519 | Уплотнительное кольцо | 1 |
| 07 | 424094 | Адаптер | 1 |
| 07A | 947519 | Уплотнительное кольцо | 1 |
| 08 | 424091 | Угловой штуцер | 1 |
| 08A | 947519 | Уплотнительное кольцо | 1 |
| 09 | 424085 | Адаптер | 1 |
| 09A | 430623 | Уплотнительное кольцо | 1 |
| 10 | 424049 | Угловой штуцер | 1 |
| 10A | 430623 | Уплотнительное кольцо | 1 |
| 12 | 424069 | Зажим | 5 |
| 13 | 500048 | Болт с шайбой | 5 |
| 15 | 424312 | Клапан рулевого управления | 1 |
| 16 | 502036 | Болт | 4 |
| 17 | 604006 | Пружинная шайба | 4 |
| 19 | 424646 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP210 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
