Тормоз трубопроводы — HITACHI CP210

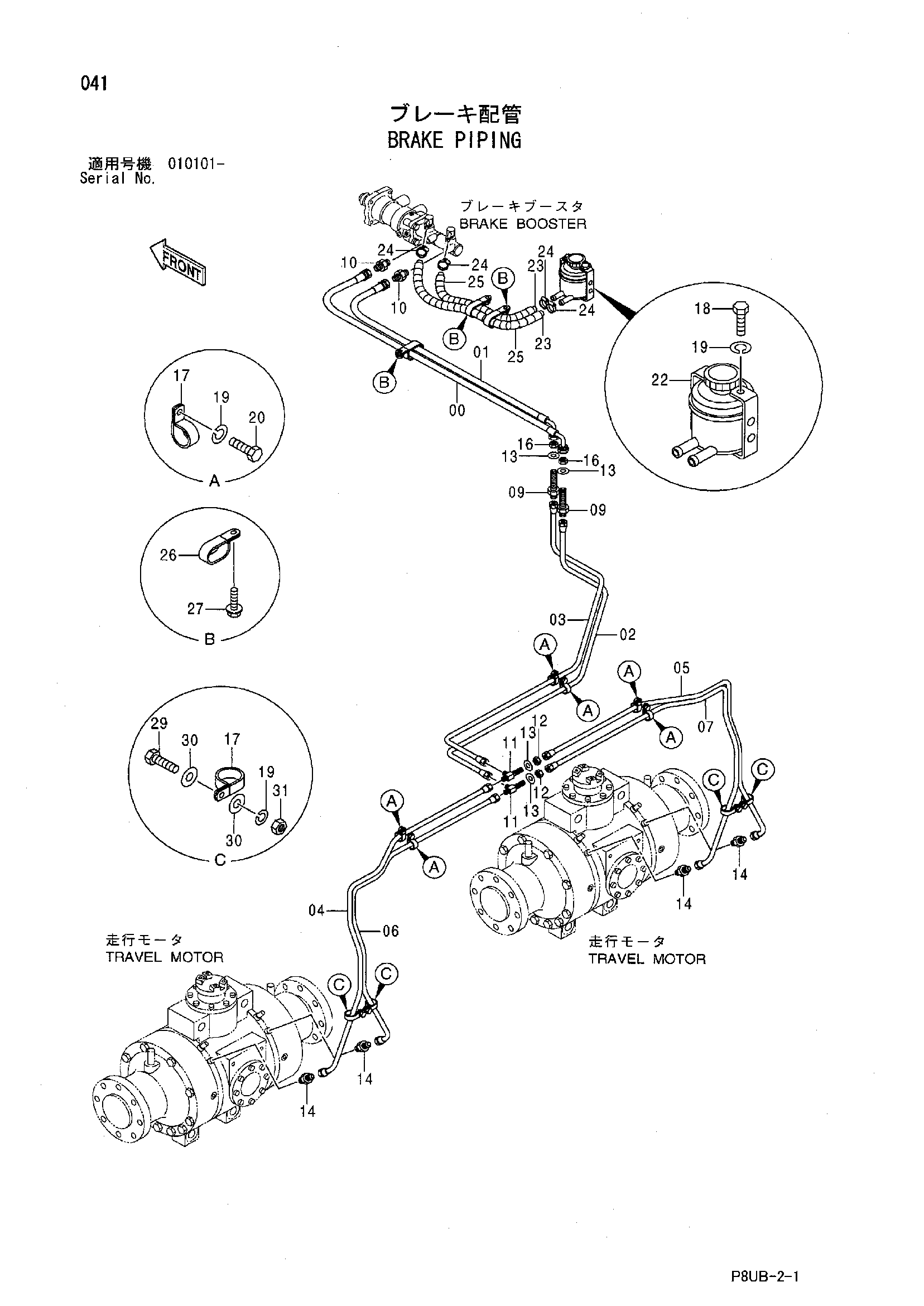

Заводская схема «Тормоз трубопроводы» для HITACHI CP210. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425476 | Шланг | 1 |
| 01 | 426167 | Шланг | 1 |
| 02 | 426257 | Трубка | 1 |
| 03 | 426258 | Трубка | 1 |
| 04 | 426234 | Трубка | 1 |
| 05 | 426235 | Трубка | 1 |
| 06 | 426236 | Трубка | 1 |
| 07 | 426237 | Трубка | 1 |
| 09 | 426282 | Адаптер | 2 |
| 10 | 424075 | Адаптер | 2 |
| 10A | 438402 | Уплотнительное кольцо | 1 |
| 11 | 426156 | Тройник | 2 |
| 12 | 439204 | Гайка | 2 |
| 13 | 947325 | Плоская шайба | 4 |
| 14 | 432891 | Адаптер | 4 |
| 16 | 424084 | Гайка | 2 |
| 17 | 430779 | Зажим трубка | 10 |
| 18 | 500012 | Болт | 2 |
| 19 | 947886 | Пружинная шайба | 12 |
| 20 | 947609 | Болт | 6 |
| 22 | 424057 | Гидробак | 1 |
| 23 | 426259 | Шланг | 2 |
| 24 | 424172 | Зажим шланг | 4 |
| 25 | 424651 | Защитный кожух | 2 |
| 26 | 424069 | Зажим | 3 |
| 27 | 500043 | Болт с шайбой | 3 |
| 29 | 947611 | Болт | 4 |
| 30 | 947322 | Плоская шайба | 8 |
| 31 | 947853 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP210 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
