Управление трубопроводы — HITACHI CP210

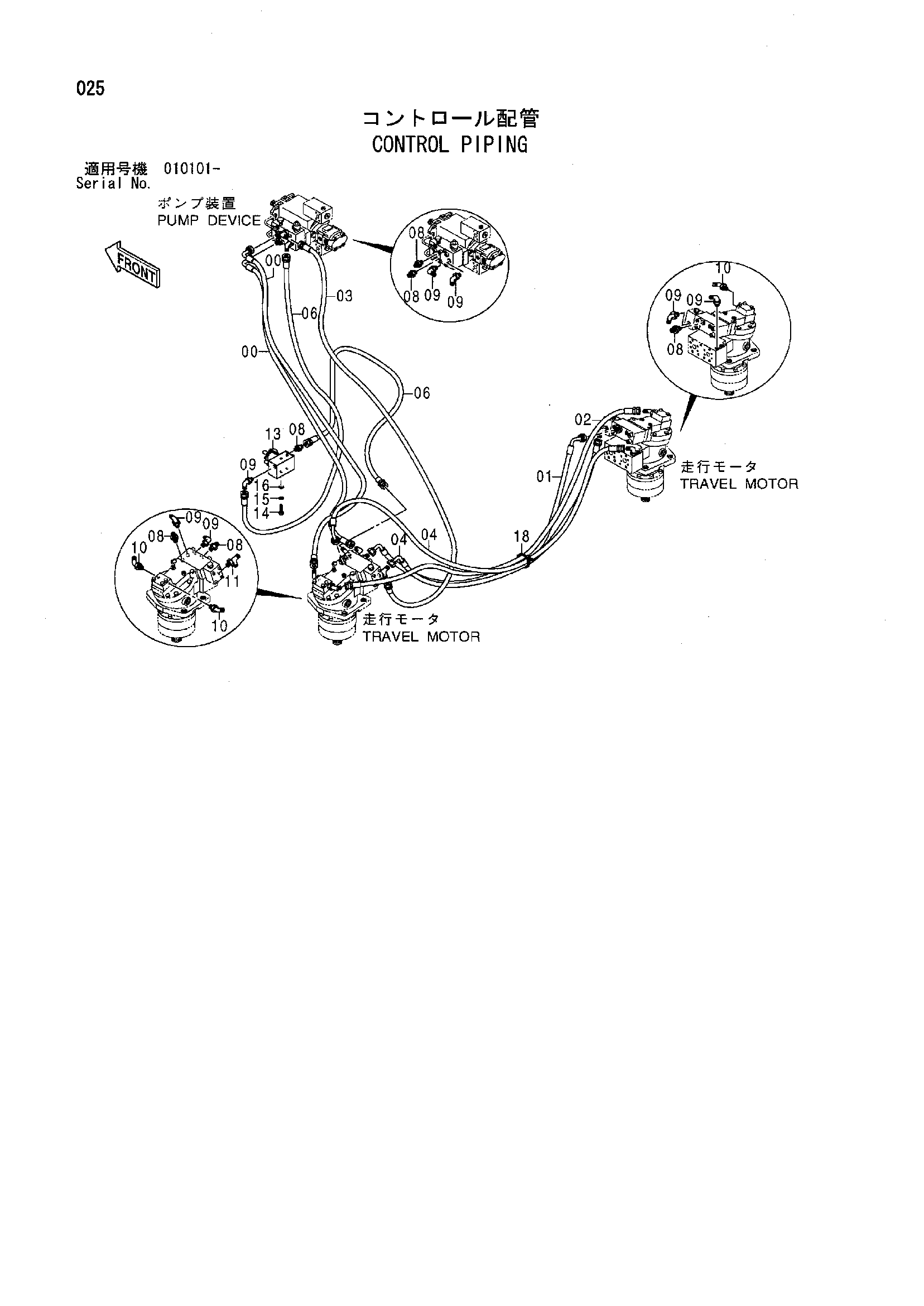

Заводская схема «Управление трубопроводы» для HITACHI CP210. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 426283 | Шланг | 2 |
| 01 | 424297 | Шланг | 1 |
| 02 | 424298 | Шланг | 1 |
| 03 | 424122 | Шланг | 1 |
| 04 | 426168 | Шланг | 2 |
| 06 | 426158 | Шланг | 2 |
| 08 | 424075 | Адаптер | 6 |
| 08A | 438402 | Уплотнительное кольцо | 1 |
| 09 | 424047 | Угловой штуцер | 7 |
| 09A | 438402 | Уплотнительное кольцо | 1 |
| 10 | 424072 | Угловой штуцер | 3 |
| 10A | 438402 | Уплотнительное кольцо | 1 |
| 11 | 424080 | Тройник | 1 |
| 11A | 438402 | Уплотнительное кольцо | 1 |
| 13 | 424434 | Клапан | 1 |
| 14 | 500078 | Болт | 2 |
| 15 | 947887 | Пружинная шайба | 2 |
| 16 | 947324 | Плоская шайба | 2 |
| 18 | 424024 | Ленточный зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP210 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
