Навес — HITACHI CP210

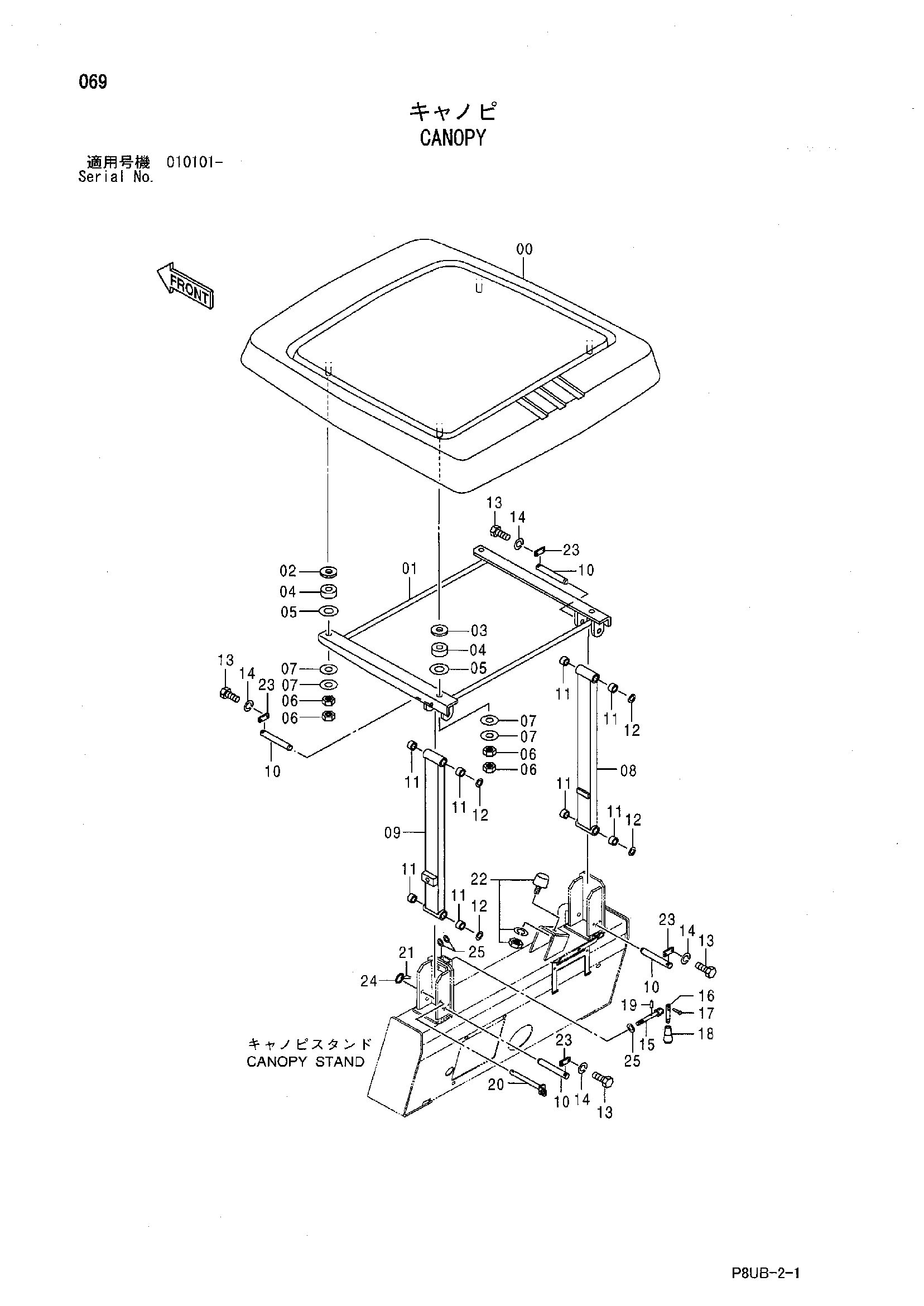

Заводская схема «Навес» для HITACHI CP210. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 424525 | Рооф | 1 |
| 01 | 424470 | Опора | 1 |
| 02 | 424404 | Проставка | 2 |
| 03 | 424403 | Проставка | 2 |
| 04 | 434625 | Манжета | 4 |
| 05 | 434624 | Шайба | 4 |
| 06 | 947857 | Гайка | 8 |
| 07 | 947326 | Плоская шайба | 8 |
| 08 | 426318 | Опора (правый) | 1 |
| 09 | 426319 | Опора (левый) | 1 |
| 10 | 424401 | Палец | 4 |
| 11 | 424402 | Втулка | 8 |
| 12 | 424738 | Шайба тонгуед | 4 |
| 13 | 947609 | Болт | 8 |
| 14 | 947886 | Пружинная шайба | 8 |
| 15 | 424399 | Болт | 1 |
| 16 | 435339 | Рычаг | 1 |
| 17 | 438349 | Заклёпка | 1 |
| 18 | 438336 | Ручка | 1 |
| 19 | 424043 | Пружинный штифт | 1 |
| 20 | 426345 | Палец | 1 |
| 21 | 438583 | Стопорный палец | 1 |
| 22 | 428261 | Ограничитель | 1 |
| 23 | 426225 | Стопорная пластина | 4 |
| 24 | 438470 | Шпонка кольцо | 1 |
| 25 | 947327 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP210 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
