Насос (шина спринклинг) — HITACHI CP210

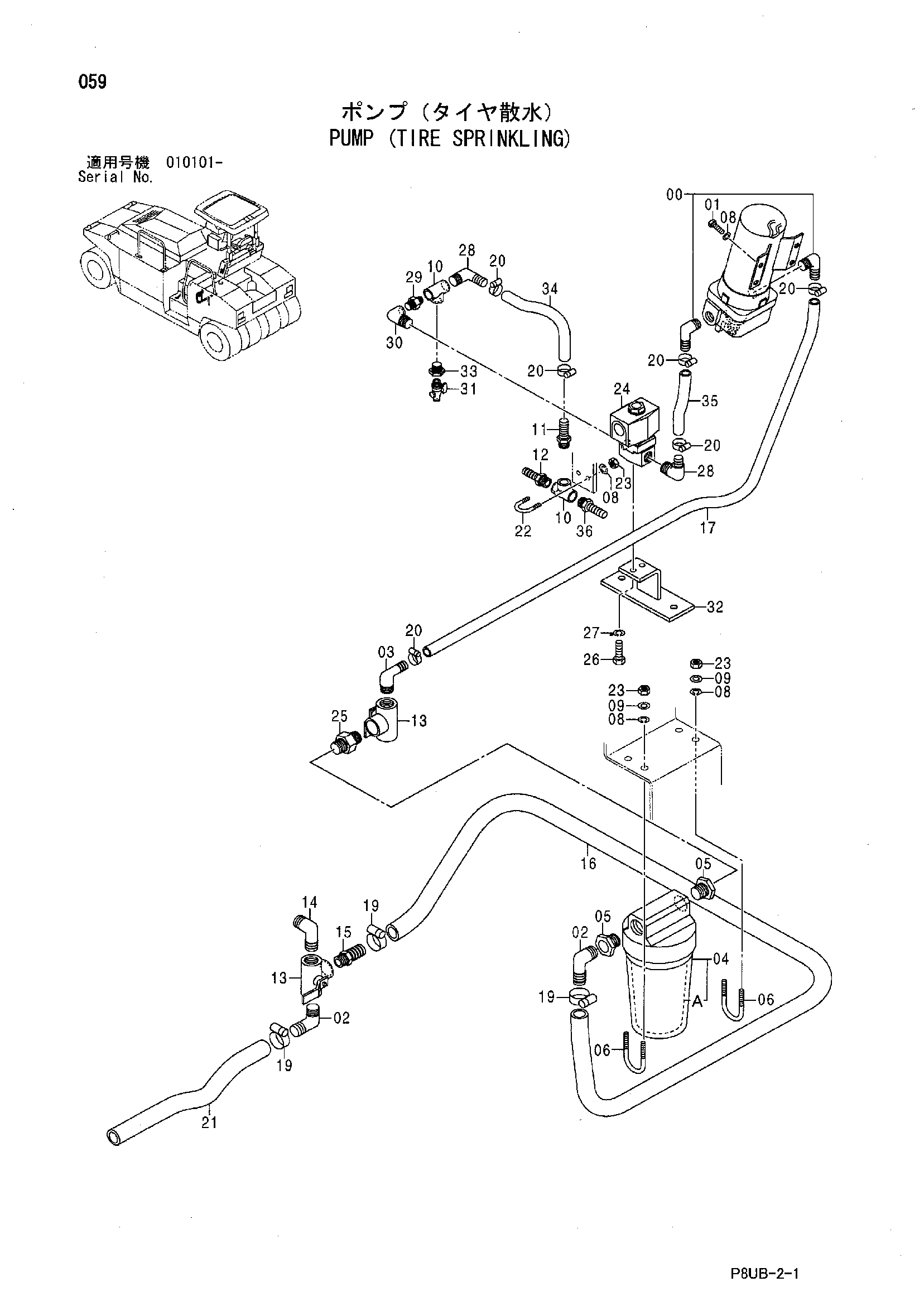

Заводская схема «Насос (шина спринклинг)» для HITACHI CP210. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 425989 | Насос диапхрагм | 1 |
| 01 | 947609 | Болт | 4 |
| 02 | 424262 | Штуцер шланг | 2 |
| 03 | 438141 | Штуцер шланг | 1 |
| 04 | 424374 | Фильтр в сборе | 1 |
| 04A | 439677 | Фильтрующий элемент | 1 |
| 05 | 947407 | Переходник | 2 |
| 06 | 431960 | U-образный болт | 2 |
| 08 | 947886 | Пружинная шайба | 10 |
| 09 | 947322 | Плоская шайба | 4 |
| 10 | 947446 | Тройник | 2 |
| 11 | 438550 | Штуцер шланг | 1 |
| 12 | 439334 | Штуцер шланг | 1 |
| 13 | 438471 | Шаровой клапан | 2 |
| 14 | 947439 | Угловой штуцер | 1 |
| 15 | 441652 | Штуцер шланг | 1 |
| 16 | 947282 | Виниловый шланг | 1 |
| 17 | 244054 | Виниловый шланг | 1 |
| 19 | 424171 | Хомут шланга | 3 |
| 20 | 424172 | Зажим шланг | 6 |
| 21 | 947282 | Виниловый шланг | 1 |
| 22 | 947595 | U-образный болт | 1 |
| 23 | 947853 | Гайка | 6 |
| 24 | 442043 | Электромагнитный клапан | 1 |
| 25 | 947418 | Адаптер | 1 |
| 26 | 947605 | Болт | 2 |
| 27 | 947855 | Пружинная шайба | 2 |
| 28 | 438118 | Штуцер шланг | 2 |
| 29 | 947415 | Адаптер | 1 |
| 30 | 947438 | Угловой штуцер | 1 |
| 31 | 439403 | П-кокк | 1 |
| 32 | 426358 | Кронштейн | 1 |
| 33 | 947404 | Переходник | 1 |
| 34 | 244054 | Виниловый шланг | 1 |
| 35 | 244054 | Виниловый шланг | 1 |
| 36 | 439415 | Штуцер шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP210 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
