Нижний давление трубопроводы — HITACHI CP210

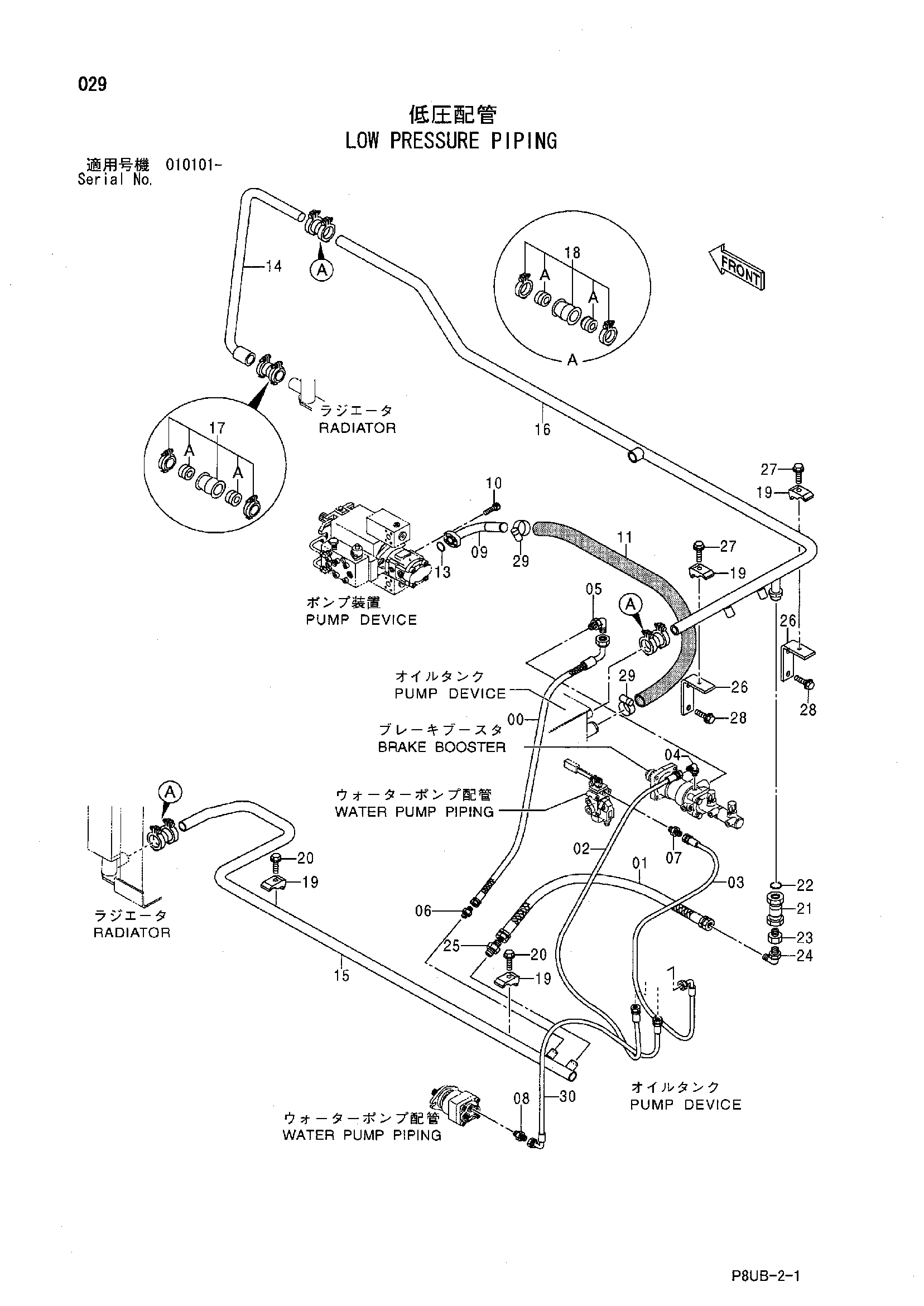

Заводская схема «Нижний давление трубопроводы» для HITACHI CP210. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 426172 | Шланг | 1 |
| 01 | 426176 | Шланг | 1 |
| 02 | 426159 | Шланг | 1 |
| 03 | 426251 | Шланг | 1 |
| 04 | 424047 | Угловой штуцер | 1 |
| 04A | 438402 | Уплотнительное кольцо | 1 |
| 05 | 424049 | Угловой штуцер | 1 |
| 05A | 430623 | Уплотнительное кольцо | 1 |
| 06 | 424085 | Адаптер | 1 |
| 06A | 430623 | Уплотнительное кольцо | 1 |
| 07 | 424161 | Адаптер | 1 |
| 08 | 426150 | Адаптер | 1 |
| 08A | 947519 | Уплотнительное кольцо | 1 |
| 09 | 426326 | Всасывающая трубка | 1 |
| 10 | 947805 | Болт с внутренним шестигранником | 4 |
| 11 | 426253 | Резиновый шланг | 1 |
| 13 | 424191 | Уплотнительное кольцо | 1 |
| 14 | 426346 | Трубка | 1 |
| 15 | 426324 | Трубка | 1 |
| 16 | 426325 | Трубка | 1 |
| 17 | 424028 | Муфта | 1 |
| 17A | 426149 | Уплотнение кольцо | 2 |
| 18 | 424029 | Муфта | 3 |
| 18A | 426148 | Уплотнение кольцо | 2 |
| 19 | 424062 | Хомут трубки | 9 |
| 20 | 500049 | Болт с шайбой | 7 |
| 21 | 425108 | Клапан | 1 |
| 22 | 424168 | Уплотнительное кольцо | 1 |
| 23 | 424115 | Переходник S | 1 |
| 24 | 424050 | Угловой штуцер | 1 |
| 24A | 947520 | Уплотнительное кольцо | 1 |
| 25 | 424102 | Адаптер | 1 |
| 25A | 947520 | Уплотнительное кольцо | 1 |
| 26 | 426356 | Кронштейн | 2 |
| 27 | 500133 | Болт с шайбой | 2 |
| 28 | 500028 | Болт с шайбой | 4 |
| 29 | 448186 | Хомут шланга | 2 |
| 30 | 426293 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP210 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
