Электрооборудование (задний) — HITACHI CP210

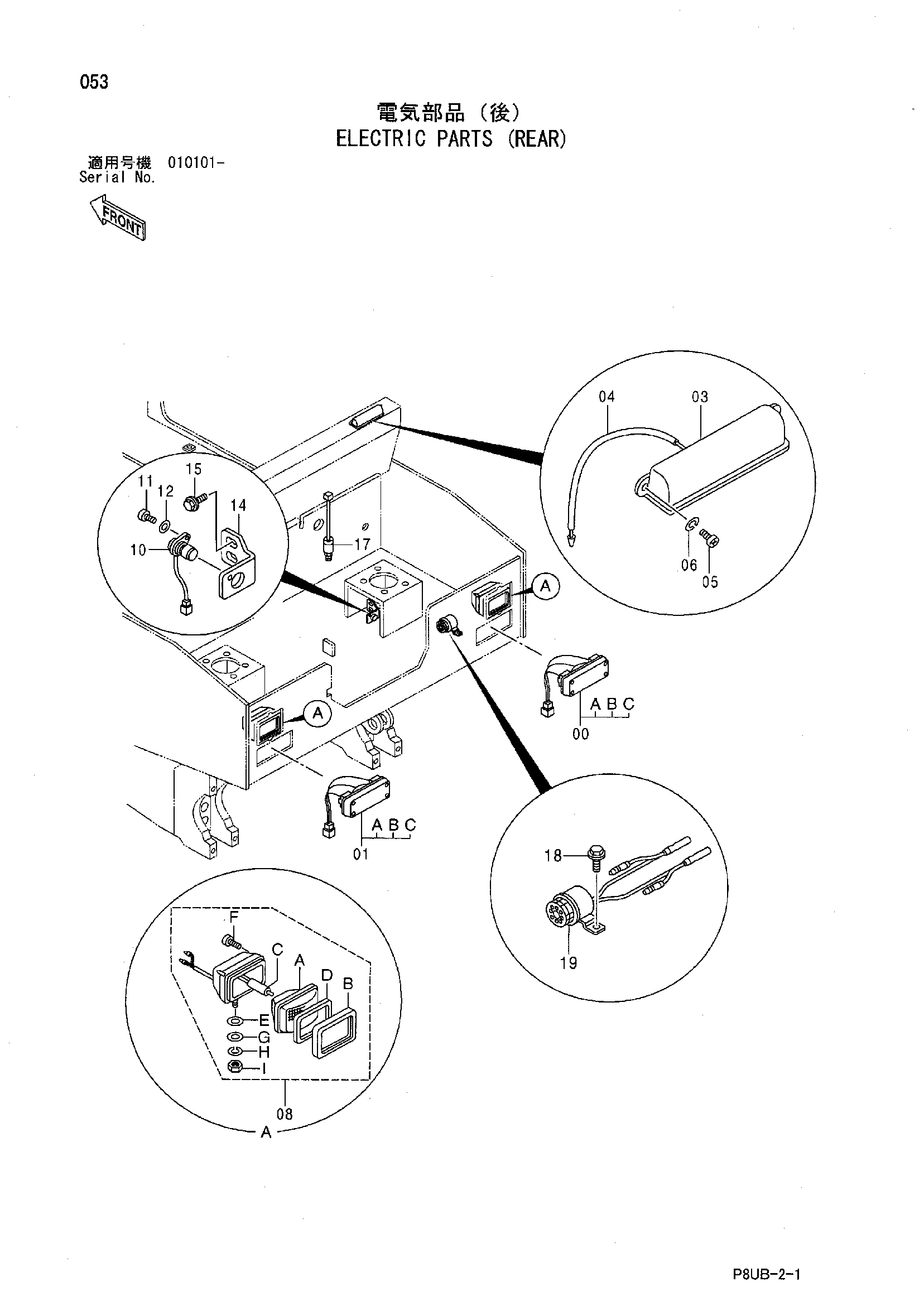

Заводская схема «Электрооборудование (задний)» для HITACHI CP210. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 424288 | Фонарь задний | 1 |
| 00A | 424702 | Лампа (25W) | 1 |
| 00B | 424700 | Лампа (25/10W) | 1 |
| 00C | 424654 | Лампа (12W) | 1 |
| 01 | 424289 | Фонарь задний | 1 |
| 01A | 424702 | Лампа (25W) | 1 |
| 01B | 424700 | Лампа (25/10W) | 1 |
| 01C | 424654 | Лампа (12W) | 1 |
| 03 | 439711 | Фонарь | 1 |
| 04 | 424419 | Трубка | 1 |
| 05 | 439859 | Винт | 2 |
| 06 | 947855 | Пружинная шайба | 2 |
| 08 | 424712 | Фонарь головка в сборе | 2 |
| 08 | 424147 | Фонарь головка в сборе | 2 |
| 08A | 424713 | Ленс блок | 1 |
| 08B | 424714 | Рама | 1 |
| 08C | 424692 | Лампа | 1 |
| 08D | 424715 | Прокладка | 1 |
| 08E | 424708 | Шайба | 1 |
| 08F | 424709 | Винт | 4 |
| 08G | 947326 | Плоская шайба | 1 |
| 08H | 947889 | Пружинная шайба | 1 |
| 08I | 424746 | Гайка | 1 |
| 10 | 424119 | Датчик револ. | 1 |
| 11 | 424206 | Болт с внутренним шестигранником | 1 |
| 12 | 947322 | Плоская шайба | 1 |
| 14 | 426277 | Кронштейн | 1 |
| 15 | 500028 | Болт с шайбой | 2 |
| 17 | 424141 | Датчик давления | 1 |
| 18 | 947619 | Болт с шайбой | 1 |
| 19 | 424159 | Сигнализация | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP210 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
