Электрооборудование (передний) — HITACHI CP210

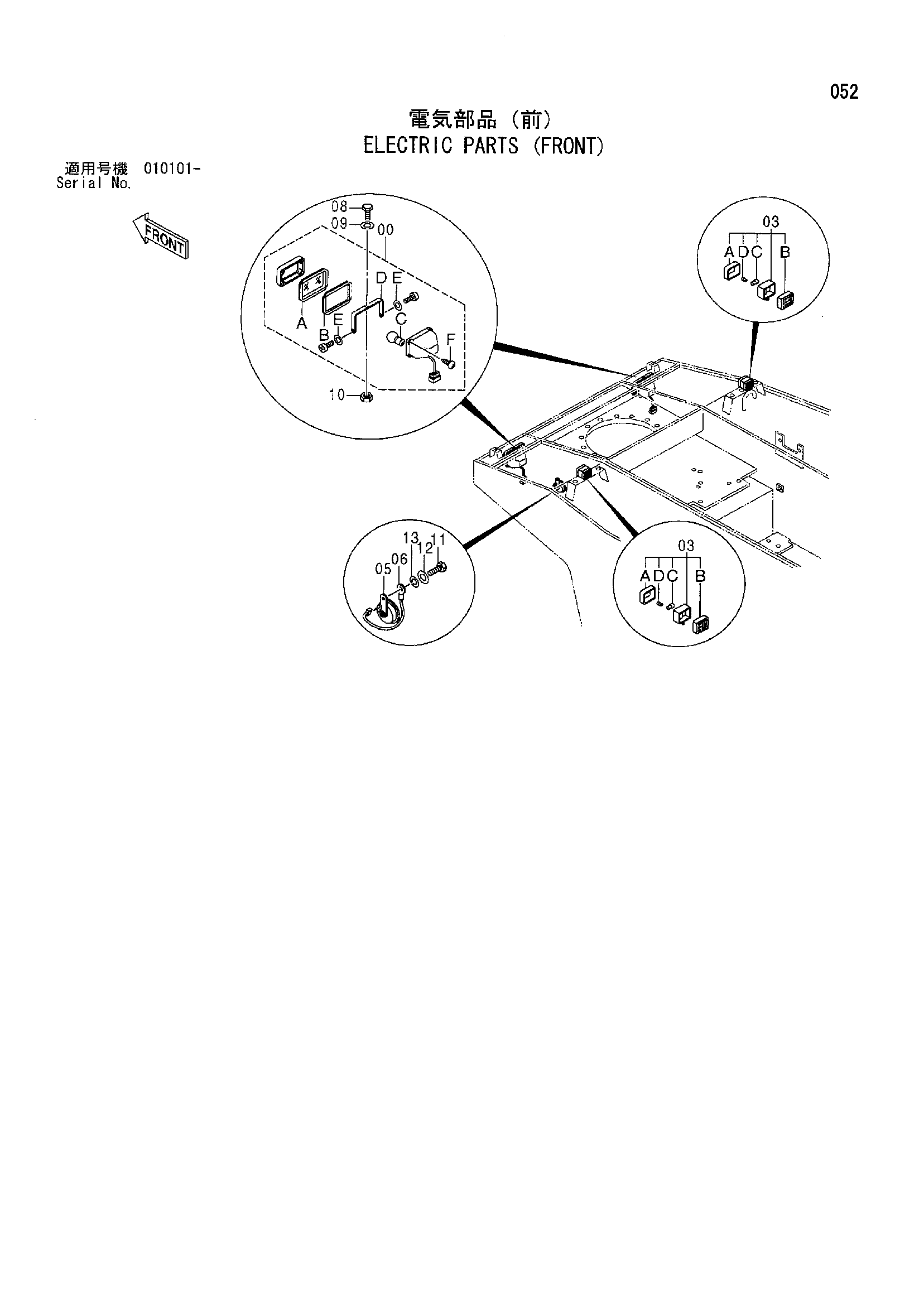

Заводская схема «Электрооборудование (передний)» для HITACHI CP210. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 424287 | Фара | 2 |
| 00A | 424695 | Рассеиватель | 1 |
| 00B | 424705 | Прокладка | 1 |
| 00C | 424696 | Лампа (62/62W) | 1 |
| 00D | 424697 | Стойка | 1 |
| 00E | 424698 | Шайба | 2 |
| 00F | 424699 | Винт | 4 |
| 03 | 424130 | Фонарь передний | 2 |
| 03A | 424679 | Рассеиватель | 1 |
| 03B | 424678 | Рассеиватель | 1 |
| 03C | 424675 | Лампа (25W) | 1 |
| 03D | 424654 | Лампа (12W) | 1 |
| 05 | 424071 | Звуковой сигнал | 2 |
| 06 | 424107 | Жгут проводов | 2 |
| 08 | 947642 | Болт | 2 |
| 09 | 947325 | Плоская шайба | 2 |
| 10 | 947856 | Гайка | 2 |
| 11 | 947617 | Болт | 1 |
| 12 | 947323 | Плоская шайба | 1 |
| 13 | 606020 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP210 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
