Передние детали — HITACHI CP210

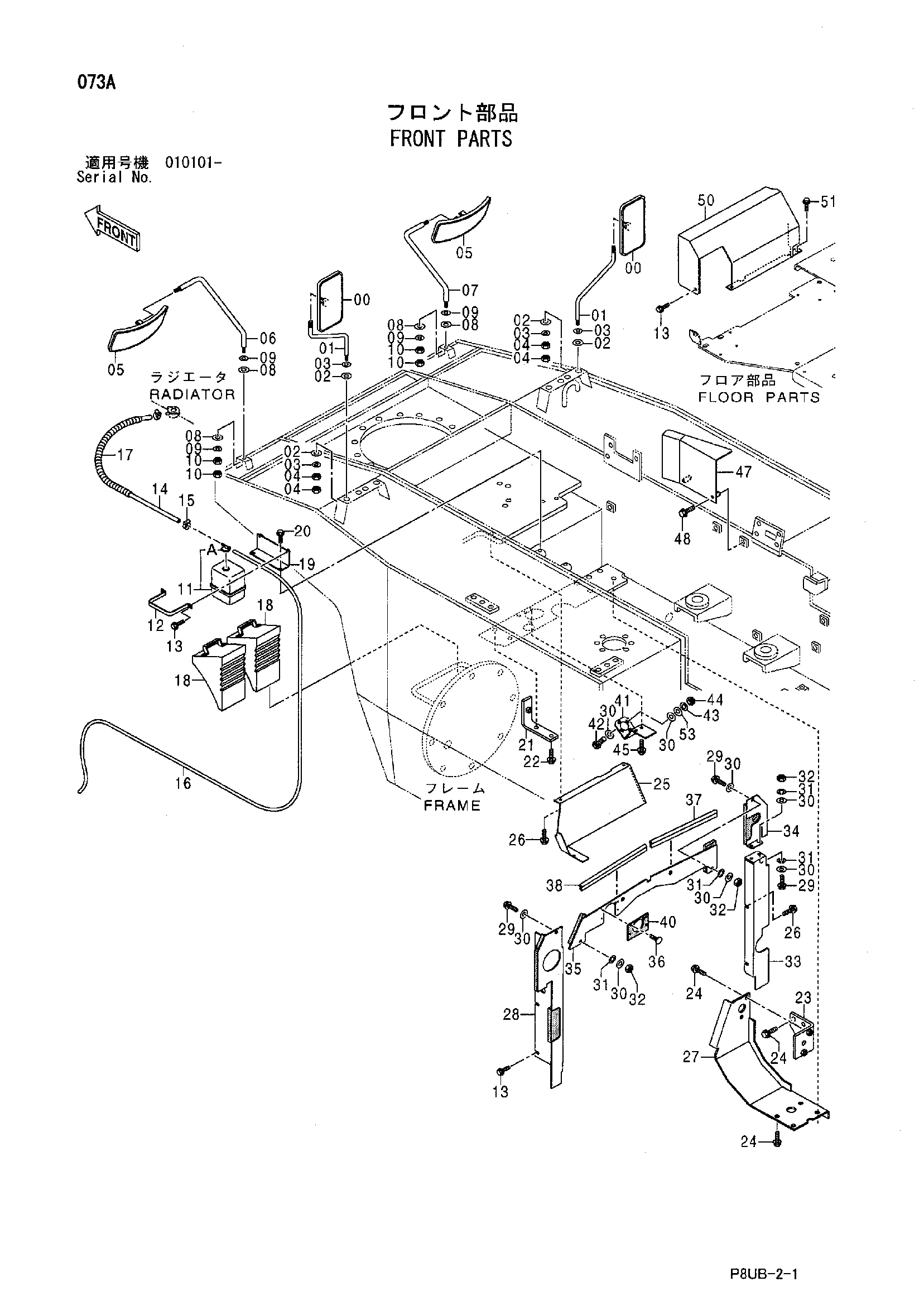

Заводская схема «Передние детали» для HITACHI CP210. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	947261	Зеркало	2
01	426267	Стойка	2
02	925523	Тарельчатая пружина	4
03	947325	Плоская шайба	4
04	947856	Гайка	4
05	947262	Зеркало	2
06	426238	Стойка L	1
07	426239	Стойка R	1
08	925524	Тарельчатая пружина	4
09	947327	Плоская шайба	4
10	947858	Гайка	4
11	424074	Бак воды	1
11A	426143	Колпачок	1
12	424056	Хомут	1
13	947621	Болт с шайбой	6
14	424362	Водяной шланг	1
15	313060	Хомут шланга	2
16	424363	Виниловый шланг	1
17	424361	Трубка	1
18	433235	Ограничитель	2
19	426349	Кронштейн	1
20	500028	Болт с шайбой	2
21	426351	Кронштейн	1
22	500030	Болт с шайбой	2
23	426350	Кронштейн	1
24	500029	Болт с шайбой	8
25	426310	Крышка	1
26	500048	Болт с шайбой	5
27	426334	Крышка	1
28	426335	Крышка	1
29	947621	Болт	4
30	947323	Плоская шайба	16
31	606020	Пружинная шайба	4
32	947854	Гайка	4
33	426240	Крышка	1
34	426337	Крышка	1
35	426336	Крышка	1
36	426183	Зажим	4
37	424777	Уплотнительная окантовка	1
38	424777	Уплотнительная окантовка	1
40	426279	Резиновая прокладка	1
41	426288	Кронштейн	1
42	947609	Болт	4
43	947886	Пружинная шайба	4
44	947853	Гайка	4
45	500029	Болт с шайбой	2
47	426340	Крышка	1
48	500032	Болт с шайбой	2
50	426343	Крышка	1
51	947623	Болт с шайбой	2
53	947322	Плоская шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CP210 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
