Насос (ликуид спринклинг) — HITACHI CP210

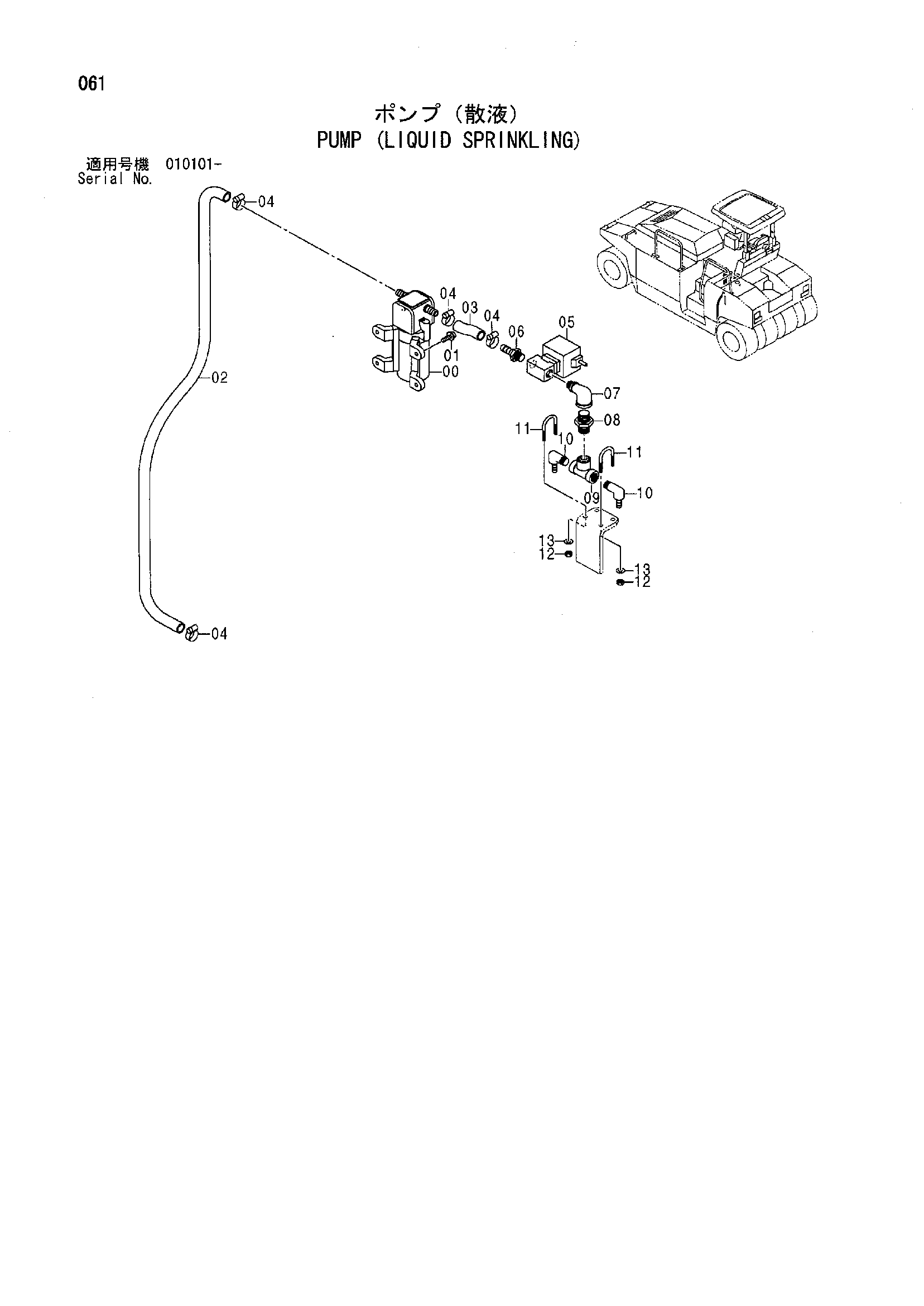

Заводская схема «Насос (ликуид спринклинг)» для HITACHI CP210. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 426260 | Насос диапхрагм | 1 |
| 01 | 947818 | Винт с шайбой | 4 |
| 02 | 424342 | Виниловый шланг | 1 |
| 03 | 947279 | Виниловый шланг | 1 |
| 04 | 424172 | Зажим шланг | 4 |
| 05 | 442043 | Электромагнитный клапан | 1 |
| 06 | 439334 | Штуцер шланг | 1 |
| 07 | 947438 | Угловой штуцер | 1 |
| 08 | 947415 | Адаптер | 1 |
| 09 | 947446 | Тройник | 1 |
| 10 | 426262 | Штуцер шланг | 2 |
| 11 | 947595 | U-образный болт | 2 |
| 12 | 947853 | Гайка | 4 |
| 13 | 947886 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP210 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
