Водяной насос трубопроводы — HITACHI CP210

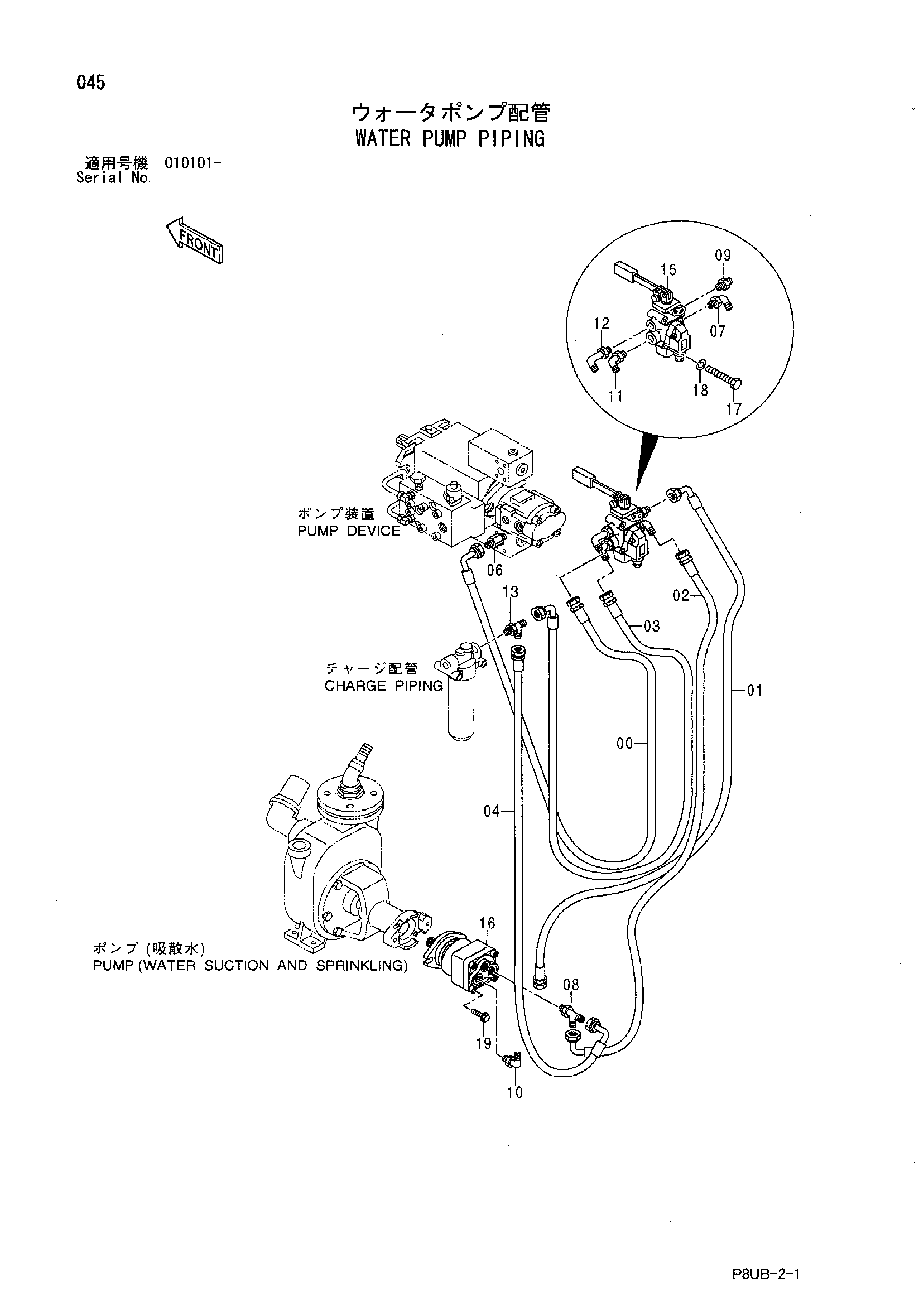

Заводская схема «Водяной насос трубопроводы» для HITACHI CP210. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 482306 | Шланг | 1 |
| 01 | 482528 | Шланг | 1 |
| 02 | 426169 | Шланг | 1 |
| 03 | 426170 | Шланг | 1 |
| 04 | 426166 | Шланг | 1 |
| 06 | 426160 | Адаптер | 1 |
| 06A | 430623 | Уплотнительное кольцо | 1 |
| 07 | 425542 | Угловой штуцер | 1 |
| 07A | 947519 | Уплотнительное кольцо | 1 |
| 08 | 424092 | Тройник | 1 |
| 08A | 947519 | Уплотнительное кольцо | 1 |
| 09 | 424085 | Адаптер | 1 |
| 09A | 430623 | Уплотнительное кольцо | 1 |
| 10 | 424091 | Угловой штуцер | 1 |
| 10A | 947519 | Уплотнительное кольцо | 1 |
| 11 | 424687 | Угловой штуцер | 1 |
| 11A | 430623 | Уплотнительное кольцо | 1 |
| 12 | 424049 | Угловой штуцер | 1 |
| 12A | 430623 | Уплотнительное кольцо | 1 |
| 13 | 424090 | Тройник | 1 |
| 13A | 430623 | Уплотнительное кольцо | 1 |
| 15 | 424272 | Гидрораспределитель | 1 |
| 16 | 426273 | Гидромотор | 1 |
| 17 | 439869 | Болт | 4 |
| 18 | 947886 | Пружинная шайба | 4 |
| 19 | 500030 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP210 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
