Аккел детали — HITACHI CP210

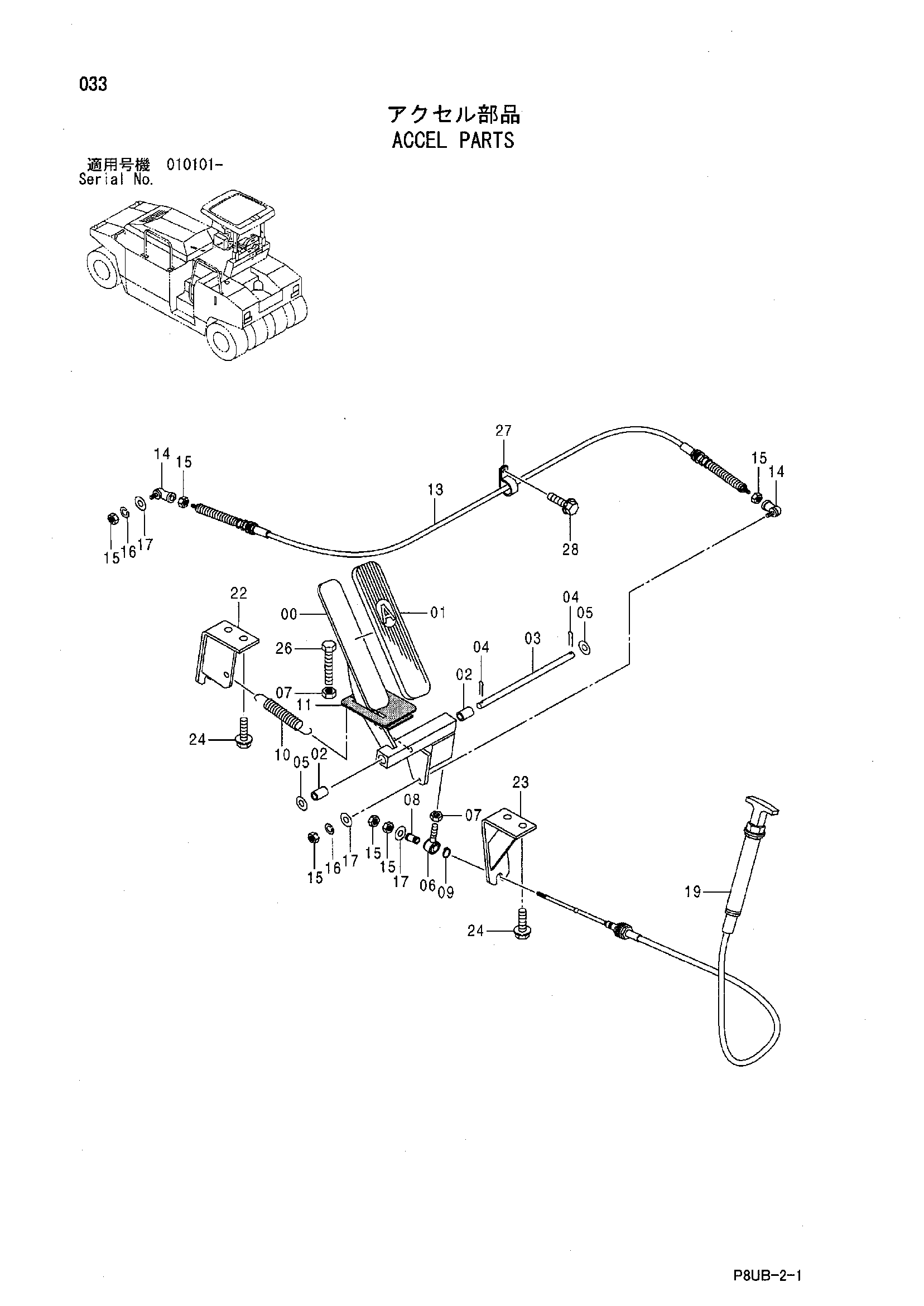

Заводская схема «Аккел детали» для HITACHI CP210. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 426302 | Педаль аккел | 1 |
| 01 | 424113 | Крышка | 1 |
| 02 | 424052 | Втулка | 2 |
| 03 | 424324 | Палец | 1 |
| 04 | 630008 | Шплинт | 2 |
| 05 | 947326 | Плоская шайба | 2 |
| 06 | 424019 | Концевой шток | 1 |
| 07 | 947855 | Гайка | 2 |
| 08 | 424325 | Сиденье шток | 1 |
| 09 | 150002 | Стопорное кольцо | 1 |
| 10 | 424153 | Пружина растяжения | 1 |
| 11 | 424326 | Резиновая втулка | 1 |
| 13 | 425991 | Трос управления | 1 |
| 14 | 424025 | Шарнир | 2 |
| 15 | 947852 | Гайка | 6 |
| 16 | 947855 | Пружинная шайба | 2 |
| 17 | 947321 | Плоская шайба | 2 |
| 19 | 425992 | Трос управления | 1 |
| 22 | 426316 | Кронштейн | 1 |
| 23 | 426317 | Кронштейн | 1 |
| 24 | 500048 | Болт с шайбой | 4 |
| 26 | 424218 | Болт | 1 |
| 27 | 426146 | Зажим | 1 |
| 28 | 500028 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CP210 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
